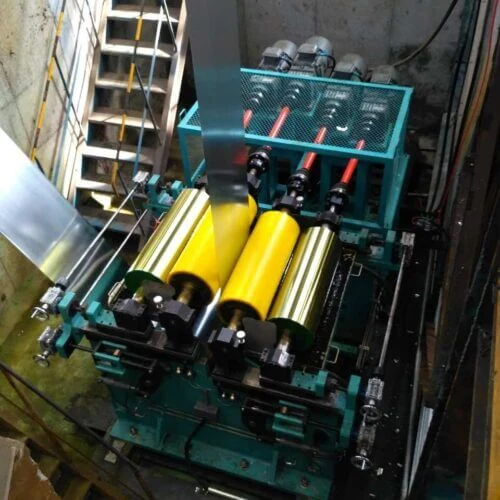

Recubridora de rodillo de pasivación para línea de recubrimiento de color
Equipo de recubrimiento rodante especializado en el tratamiento superficial de bandas metálicas. Su función principal es aplicar de forma homogénea una fina película de compuesto de cromo trivalente sobre la superficie de la chapa, proporcionando una protección anticorrosiva duradera y mejorando la resistencia a la corrosión del material base.
- Aplica película de compuesto de cromo trivalente
- Ancho de banda de 450 a 2200 mm
- Espesor de banda desde 0,15 mm hasta 3 mm
- Velocidad de trabajo de 70 a 260 m/min
Beneficios clave
Qué aporta la pasivación con cromo trivalente.
Protección anticorrosiva duradera
La fina película de compuesto de cromo trivalente proporciona una protección anticorrosiva duradera y mejora la resistencia a la corrosión del material base.
Aplicación homogénea
La aplicación se realiza de forma homogénea mediante el rodillo de aplicación y el rodillo de arrastre, que es lo que evita zonas sobreprotegidas y zonas desprotegidas en la misma banda.
Tratamiento en ambas caras
La disposición simétrica de cabezales, instalados en la cara frontal y posterior de la banda, permite tratar las dos caras en el mismo paso.
Dónde se utiliza
Dónde se instala.
- Líneas de recubrimiento de color, con los tres tipos estructurales aplicables
- Líneas de galvanizado, donde se emplea habitualmente el modelo vertical
- Aplicación de pasivación tras la cuba de zinc
- Tratamiento superficial anticorrosivo de banda metálica
Para quién es
- Líneas de recubrimiento de color en continuo
- Líneas de galvanizado que aplican pasivación
- Plantas que necesitan protección anticorrosiva sin cromo hexavalente
- Constructores de línea que integran la sección de pasivación
Problemas que resuelve
- Resistencia a la corrosión insuficiente del material base
- Película de pasivación irregular a lo ancho de la banda
- Necesidad de tratar ambas caras en pasos separados
- Falta de una configuración adecuada al tipo de línea
Características técnicas
Cómo está construida.
Tres tipos estructurales
Se clasifica en horizontal, vertical y de bobinado. El modelo vertical se utiliza habitualmente en líneas de galvanizado, mientras que los tres son aplicables a las líneas de recubrimiento de color.
Rodillo de aplicación y de arrastre
La película se deposita mediante el rodillo de aplicación y el rodillo de arrastre, cuya relación de trabajo es la que fija el espesor aplicado.
Cabezales simétricos
El equipo adopta una disposición simétrica de cabezales de recubrimiento, instalados en la cara frontal y posterior de la banda metálica durante el funcionamiento.
Especificaciones
Rango documentado del equipo. La configuración concreta se fija con su línea y su producto químico.
| Producto aplicado | Compuesto de cromo trivalente |
|---|---|
| Ancho de banda | 450 a 2200 mm |
| Espesor de banda | Desde 0,15 mm hasta 3 mm |
| Velocidad de trabajo | 70 a 260 m/min |
| Tipos estructurales | Horizontal, vertical y de bobinado |
| Disposición de cabezales | Simétrica, cara frontal y posterior |
| Aplicación principal | Líneas de recubrimiento de color |
Materiales
- Rodillos de aplicación y arrastre compatibles con cromo trivalente
- Bastidor de acero con cabezales simétricos
- Circuito de dosificación del compuesto
Proceso de fabricación
Definición del tratamiento
El compuesto de cromo trivalente y el espesor de película exigido determinan el material del rodillo y la dosificación.
Selección del tipo estructural
Horizontal, vertical o de bobinado según el tipo de línea y el espacio disponible.
Fabricación y montaje
Construcción del bastidor con la disposición simétrica de cabezales y montaje de los rodillos.
Verificación
Comprobación de la homogeneidad de aplicación en todo el ancho antes de la entrega.
Control de calidad
- Verificación de la homogeneidad de película a lo ancho de la banda
- Control de la simetría entre cabezal frontal y posterior
- Comprobación de la dosificación del compuesto
- Revisión del estado de rodillos de aplicación y arrastre
Opciones de personalización
- Tipo horizontal, vertical o de bobinado según la línea
- Dimensionado dentro del rango de 450 a 2200 mm
- Material de rodillo según el compuesto empleado
- Configuración para tratar una cara o ambas
Guía de uso
- Verificar la simetría de aplicación entre ambas caras
- Controlar la dosificación del compuesto por tonelada procesada
- Revisar el estado del rodillo de aplicación como indicador de desgaste
- Registrar el espesor de película alcanzado por formato
Comparativa
Modelo vertical frente a horizontal y de bobinado.
| Línea de galvanizado | El modelo vertical es el de uso habitual |
|---|---|
| Línea de color | Los tres tipos estructurales son totalmente aplicables |
| Tratamiento de caras | Disposición simétrica de cabezales, frontal y posterior |
| Rango de trabajo | 450 a 2200 mm de ancho y 70 a 260 m/min |
Productos relacionados
Recubridora de pasivación para línea de recubrimiento de color
Aplica película de cromo trivalente sobre banda de 450 a 2200 mm y 0,15 a 3 mm, a 70-260 m/min.
Ver detalles
Rompedor de cascarilla para banda de ancho medio
Rompeescala para línea de decapado push-pull de 800–1.350 mm y 1,5–4,0 mm, con alargamiento plástico de hasta el 7 %.
Ver detalles
Cizalla rotativa de recorte de una y doble cabeza
Desviación axial de la cara de cuchilla ≤0,005 mm y precisión de anchura de recorte inferior a 1 mm, con cambio de cuchillas en línea en la versión de doble cabeza.
Ver detalles
Línea de acabado y nivelación con 23 rodillos
Línea continua para inoxidable duro o semiduro, titanio y cobre, de 0,08 a 0,8 mm de espesor y 250 a 1250 mm de ancho.
Ver detalles
Preguntas frecuentes sobre Recubridora de rodillo de pasivación para línea de color
¿Qué producto aplica?
Una fina película de compuesto de cromo trivalente, que proporciona protección anticorrosiva duradera y mejora la resistencia a la corrosión del material base.
¿Qué tipo estructural necesito?
El modelo vertical se utiliza habitualmente en líneas de galvanizado. Los tres tipos, horizontal, vertical y de bobinado, son aplicables a las líneas de recubrimiento de color.
¿Trata las dos caras?
Sí. La disposición simétrica de cabezales instala uno en la cara frontal y otro en la posterior de la banda durante el funcionamiento.
¿Qué ancho y velocidad admite?
Ancho de banda de 450 a 2200 mm y velocidad de trabajo de 70 a 260 m/min.
¿Cómo se aplica la película?
Mediante el rodillo de aplicación y el rodillo de arrastre, cuya relación de trabajo es la que determina el espesor depositado.
¿Aplica pasivación en su línea de color?
Envíe el ancho, la velocidad de línea y el compuesto que utiliza y le propondremos el tipo estructural.
