Nivelación y recubrimiento en líneas de galvanizado y pintado
En una línea de recubrimiento continuo, la planitud y el espesor de película son el producto. Esta solución cubre el tramo que va de la nivelación por tensión posterior al recocido hasta la estación de aplicación, incluidos los rodillos cromados que se consumen en el camino.
Dónde empiezan los problemas
Dónde se pierde calidad y dinero en este tramo.
- La planitud no aguanta hasta el corte y reaparece la onda de borde
- El espesor de película varía a lo ancho de la banda
- El consumo de químico por tonelada está por encima de lo previsto
- Los rodillos de trabajo se descascarillan y marcan la superficie antes de recubrir
- Longitud de fibra igualada de borde a centro mediante doble curvado y doble nivelación
- Nivelación en seco que no contamina la superficie antes del recubrimiento
- Espesor de película regulado por relación de velocidades y presión de contacto
- Rodillos cromados de 16 a 68 mm disponibles como suministro recurrente
De la consulta a la postventa
Cómo avanza un proyecto de este tipo.
Datos de línea y producto
La especificación de planitud y de espesor de película no está cuantificada. Fijamos ancho, espesor, grado con límite elástico, velocidad y el espesor de película que exige su producto acabado.
Configuración propuesta
No está claro si hace falta una máquina nueva o basta recalcular los casetes. Si el bastidor y el accionamiento están sanos, proponemos sustituir casetes y rodillos con la configuración recalculada antes que la máquina completa.
Acuerdo técnico
El material de rodillo aplicador no está definido frente al químico real. Se selecciona el material de rodillo compatible con su producto químico y se documenta la vida esperable del recubrimiento.
Fabricación e integración
La nueva sección tiene que encajar con la anterior y la posterior. Producción según acuerdo técnico y definición de la integración mecánica y de control con el resto de la línea.
Arranque y consumibles
Tras el arranque, los rodillos aplicadores y de trabajo son un suministro recurrente sin resolver. Puesta en marcha y suministro continuado de rodillos de trabajo, de respaldo, casetes y rodillos aplicadores.
Equipos y piezas de esta solución
Equipos y repuestos de esta solución.
Nivelador-estirador húmedo DualBending DualLevelling
Equipo de acabado de tipo húmedo para banda ancha de hasta 2700 mm y 4,0 mm, con velocidades de hasta 500 m/min.
Ver detalles
Enderezador por estiramiento seco de doble curvado y doble nivelado
Equipo de acabado de gama alta para galvanizado por inmersión en caliente, con estructura reforzada de doble curvado más doble nivelado.
Ver detalles
Máquina recubridora por rodillos
Aplica pintura y solución de pasivación sobre banda de 450 a 2200 mm y 0,15 a 3 mm, a velocidades de 70 a 260 m/min.
Ver detalles
Recubridora de rodillo de pasivación para línea de color
Aplica una película de cromo trivalente sobre banda de 450 a 2200 mm, con cabezales simétricos a ambas caras.
Ver detalles
Rodillos de trabajo para niveladora de tensión AHSS
Rodillos de contacto con temple HRC 63~65, capa endurecida de 3~5 mm y cromado de 0,03–0,05 mm para acero de 1.480 MPa.
Ver detalles

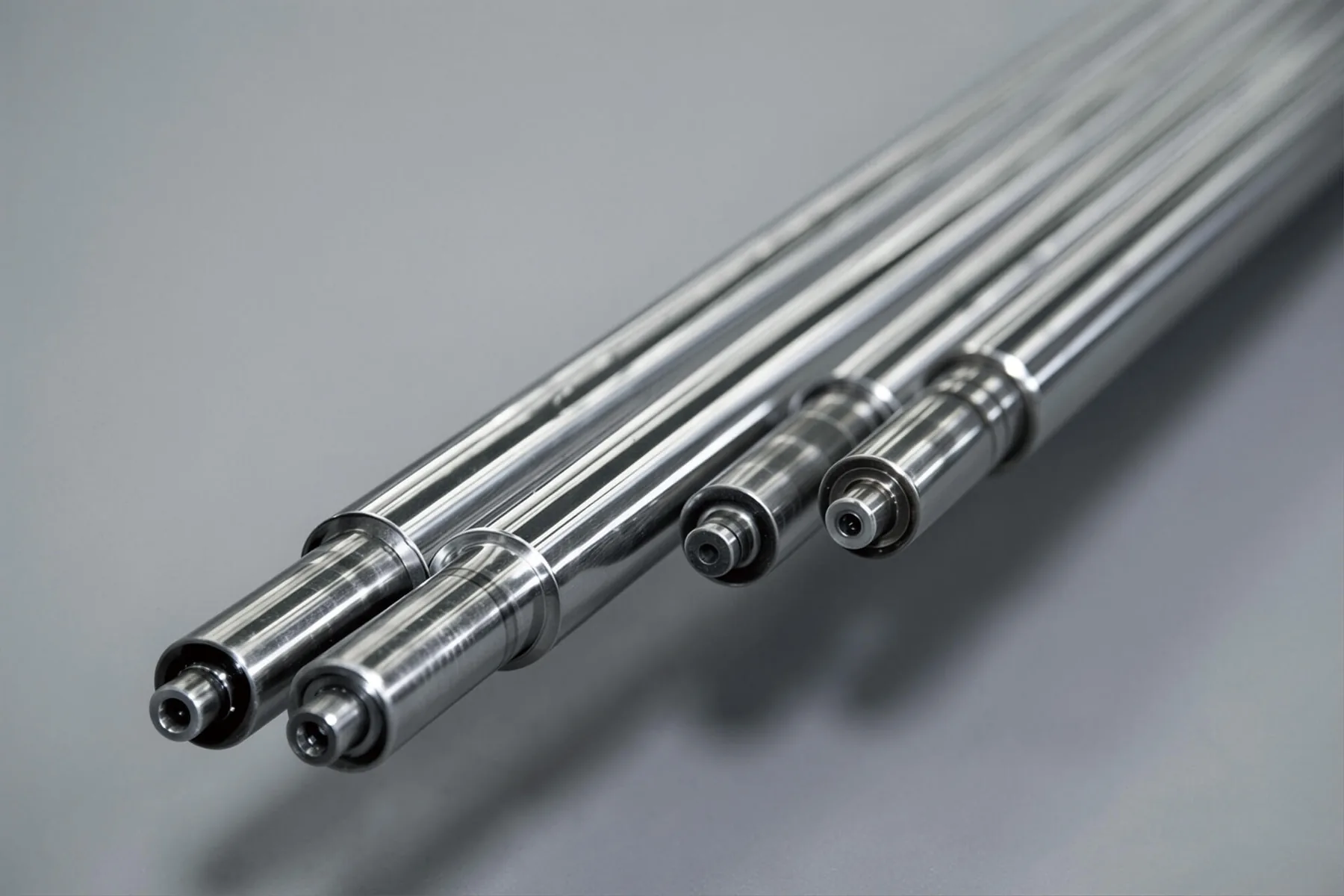

Rollos de trabajo de 30 mm con recubrimiento de cromo
Rodillo de trabajo de 30 mm con temple HRC 63–65, capa endurecida de 3–5 mm y cromado de 0,03–0,05 mm para rectificadores por tensión.
Ver detallesGalvanizado y pintado FAQ
¿Nivelación en seco o en húmedo?
En seco si la banda va directa a recubrimiento, porque cualquier residuo de fluido es un riesgo para la adherencia. En húmedo si necesita control térmico del conjunto de rodillos.
¿Puedo reducir el consumo de químico sin cambiar de formulación?
Sí, ajustando la relación de velocidades y la presión de contacto, que son los parámetros que controlan el espesor de película.
¿Hace falta cambiar toda la sección de nivelación?
No siempre. Si el bastidor y el accionamiento están sanos, recalcular y sustituir los casetes recupera la planitud con mucha menos inversión.
¿Qué velocidad de línea soporta la recubridora?
Hay configuraciones documentadas a 260 m/min con banda de hasta 2200 mm.
¿Suministran los rodillos de recambio después?
Sí, y es parte del planteamiento: rodillos de trabajo cromados, rodillos de respaldo en GCr15, casetes y rodillos aplicadores.
¿Qué planitud y qué película tiene que garantizar?
Envíe la especificación de su producto acabado y le propondremos la configuración del tramo completo.
