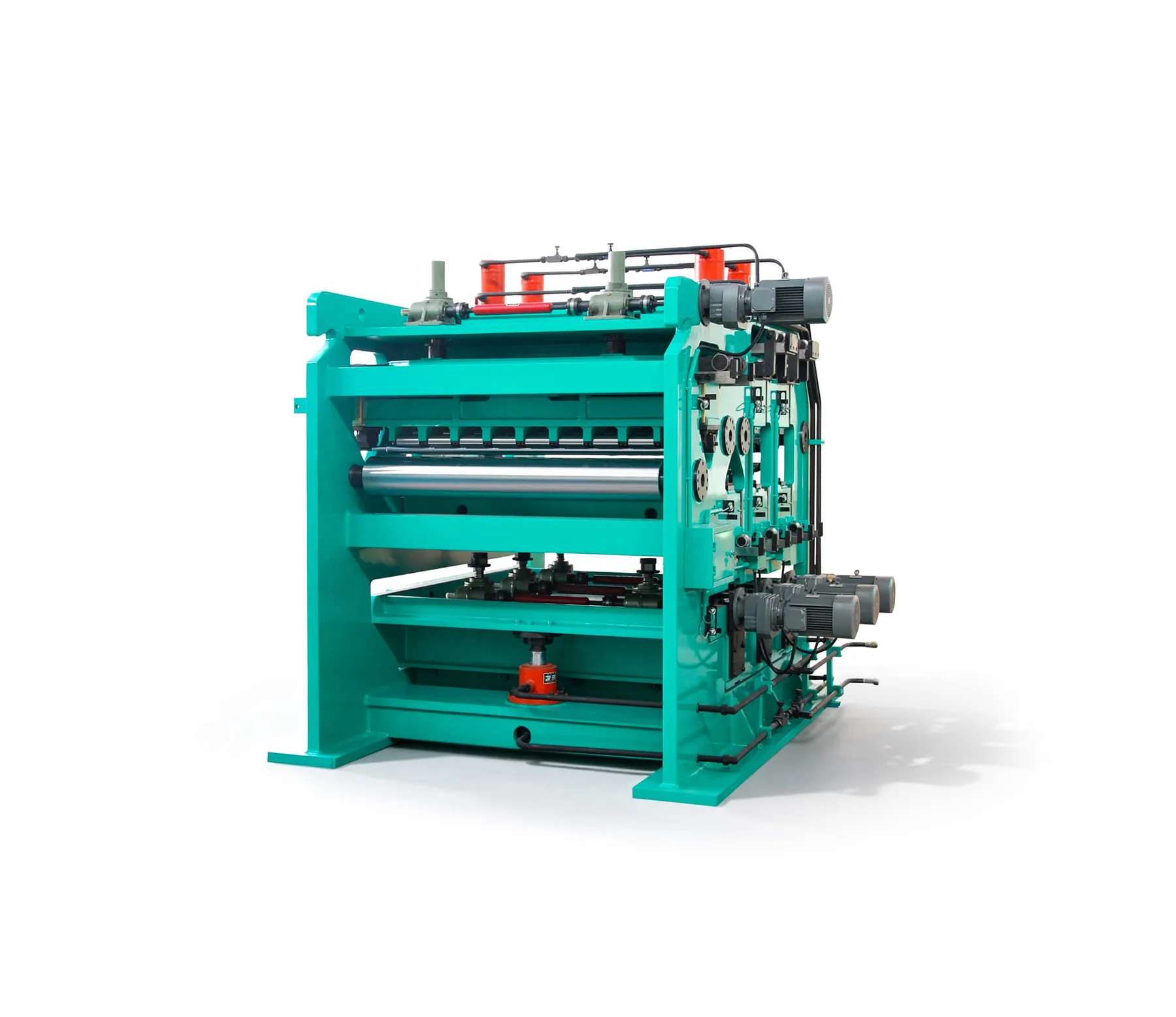

Nivelador de tensión de doble curvado para línea de galvanizado
El nivelador de tensión estira la banda metálica aplicando tensión y flexión continua para mejorar su forma. Dos rodillos de tensión en la entrada y la salida estabilizan la tensión y reducen las fluctuaciones, mientras que el conjunto de rodillos incrementa la tracción de forma progresiva.
- Dos unidades de curvado y dos de nivelación
- Rodillos de tensión en entrada y salida
- Unidad de enderezado con dos filas de componentes de flexión
- Configurado para acero al carbono del sector de energías nuevas
Beneficios clave
Qué consigue la corrección en dos etapas.
Reparto de la deformación residual
En la primera etapa la banda sufre deformaciones alternantes cuyo objetivo es distribuir uniformemente la deformación residual por toda la sección.
Corrección completa de la forma
La segunda etapa corrige la forma por completo, mejorando la geometría y las propiedades mecánicas de la banda.
Tracción estable de principio a fin
Los dos rodillos de tensión de entrada y salida estabilizan la tensión y reducen las fluctuaciones, que son la causa de resultados desiguales a lo largo de la bobina.
Dónde se utiliza
Dónde se utiliza.
- Líneas de galvanizado del sector de energías nuevas
- Fabricación siderúrgica de banda de acero al carbono
- Transporte ferroviario y urbano
- Automoción: carrocerías, puertas, techos y componentes
Para quién es
- Líneas de galvanizado orientadas a energías nuevas
- Plantas siderúrgicas que procesan acero al carbono
- Proveedores del sector ferroviario y automotriz
- Responsables de calidad con defectos de forma persistentes
Problemas que resuelve
- Deformación residual mal distribuida en la sección de la banda
- Defectos tridimensionales de forma que persisten tras el proceso
- Fluctuaciones de tensión durante el nivelado
- Propiedades mecánicas irregulares en la banda terminada
Características técnicas
Cómo está compuesto.
Dos filas de componentes de flexión
La unidad de enderezado cuenta con dos filas de componentes de flexión y rodillos equilibradores, que son los que hacen posible el trabajo en dos etapas.
Incremento progresivo de tensión
El conjunto de rodillos incrementa la tensión de forma progresiva, en lugar de aplicarla de una vez, que es lo que permite controlar la deformación.
Doble curvado y doble nivelación
La arquitectura de dos unidades de curvado y dos de nivelación separa la corrección gruesa de la fina, de modo que cada una se ajusta sin comprometer la otra.
Especificaciones
Configuración documentada para línea de galvanizado de acero al carbono.
| Arquitectura | Dos unidades de curvado y dos de nivelación |
|---|---|
| Rodillos de tensión | Dos, en entrada y salida |
| Unidad de enderezado | Dos filas de componentes de flexión y rodillos equilibradores |
| Etapas de corrección | Dos: deformación alternante y corrección de forma |
| Material | Acero al carbono |
| Aplicación | Línea de galvanizado del sector de energías nuevas |
| Sectores | Siderurgia, ferroviario y automoción |
Materiales
- Bastidor de acero de construcción para línea de galvanizado
- Rodillos de tensión de entrada y salida
- Componentes de flexión y rodillos equilibradores
Proceso de fabricación
Definición del material
El grado de acero al carbono, el espesor y el ancho determinan la tracción y la geometría de flexión aplicables.
Fabricación del bastidor
Construcción del bastidor y de los soportes de los rodillos de tensión de entrada y salida.
Montaje de las unidades
Montaje de las dos unidades de curvado y las dos de nivelación con los rodillos equilibradores.
Verificación
Comprobación de la estabilidad de la tensión y del resultado de las dos etapas de corrección.
Control de calidad
- Verificación de la estabilidad de tensión en entrada y salida
- Comprobación de las dos filas de componentes de flexión
- Control de los rodillos equilibradores
- Prueba de corrección sobre los defectos de forma previstos
Opciones de personalización
- Configuración según grado, espesor y ancho de la banda
- Adaptación a otras líneas además del galvanizado
- Integración con la línea de proceso existente
- Suministro posterior del conjunto de rodillos de recambio
Guía de uso
- Ajustar las dos etapas de forma independiente según el defecto de entrada
- Verificar la estabilidad de la tensión antes de cada campaña
- Registrar el ajuste por grado y formato para repetirlo
- Revisar los rodillos equilibradores en parada programada
Comparativa
Frente a un nivelado en una sola etapa.
| Etapas | Dos unidades de curvado y dos de nivelación, con corrección gruesa y fina separadas |
|---|---|
| Deformación residual | Distribuida uniformemente en la primera etapa antes de corregir la forma |
| Estabilidad | Rodillos de tensión en entrada y salida que reducen fluctuaciones |
| Resultado | Mejora la geometría y también las propiedades mecánicas de la banda |
Productos relacionados
Nivelador de tensión para línea de galvanizado de 1550 mm
Nivelado por tracción para colada, laminación, trefilado y enderezado en la industria siderúrgica.
Ver detalles
Nivelador-estirador húmedo DualBending DualLevelling
Equipo de acabado de tipo húmedo para banda ancha de hasta 2700 mm y 4,0 mm, con velocidades de hasta 500 m/min.
Ver detalles
Enderezador por estiramiento seco de doble curvado y doble nivelado
Equipo de acabado de gama alta para galvanizado por inmersión en caliente, con estructura reforzada de doble curvado más doble nivelado.
Ver detalles
Enderezador por tensión seco de dos doblados y un nivelado
Equipo metalúrgico de alto rendimiento para líneas de galvanizado de nuevas energías y procesamiento metálico continuo.
Ver detallesPreguntas frecuentes sobre Nivelador de tensión de doble curvado y doble nivelación
¿Qué hace cada etapa?
En la primera, la banda sufre deformaciones alternantes para distribuir uniformemente la deformación residual. En la segunda se corrige la forma por completo, mejorando la geometría y las propiedades mecánicas.
¿Para qué sirven los rodillos de tensión?
Los dos rodillos de tensión, en la entrada y en la salida, estabilizan la tensión y reducen sus fluctuaciones a lo largo de la bobina.
¿Qué material procesa?
Esta configuración está destinada a nivelar acero al carbono utilizado en la industria de energías nuevas, en línea de galvanizado.
¿Qué diferencia hay con el enderezado por tensión para aluminio?
El principio y la arquitectura en dos etapas son los mismos. Lo que cambia es la configuración de rodillos y el nivel de tracción, ajustados al acero al carbono en lugar del aluminio.
¿En qué sectores se aplica?
En fabricación siderúrgica, transporte ferroviario y fabricación automotriz, donde procesa carrocerías, puertas, techos y otros componentes de vehículos.
¿Nivela acero al carbono para galvanizado?
Envíe el grado, el espesor y el ancho y le propondremos la configuración de doble curvado.
