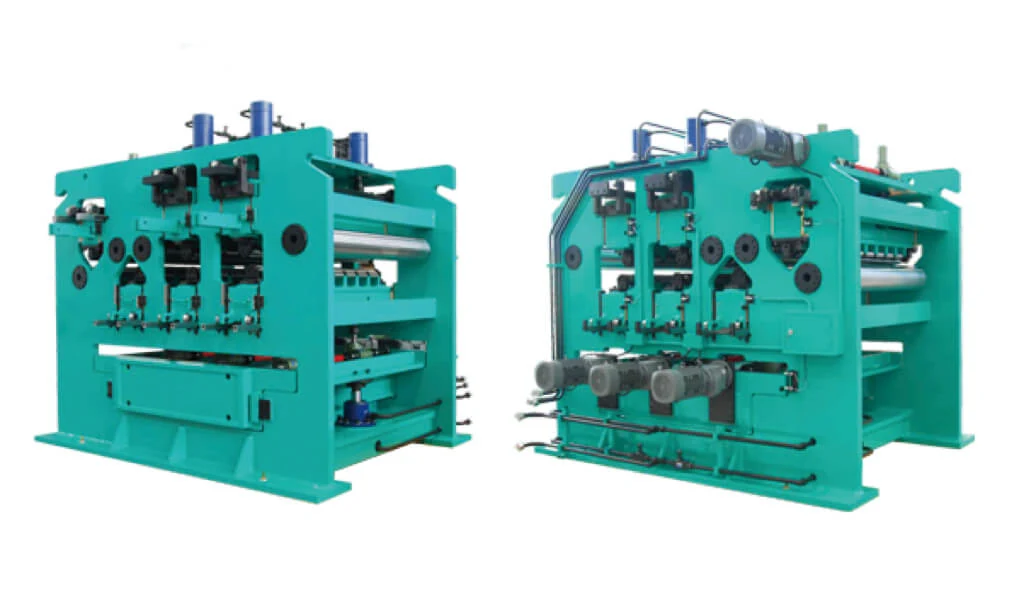

Enderezador por estiramiento en seco para banda ancha de acero al carbono
Equipo de acabado de gama alta dedicado a la regulación de la planitud de bandas metálicas anchas. Está optimizado para flujos de trabajo continuos en talleres de galvanizado por inmersión en caliente orientados a las energías nuevas, y adopta una estructura mecánica reforzada de doble curvado más doble nivelado.
- Operación en seco, sin fluido de proceso sobre la banda
- Estructura mecánica reforzada de doble curvado más doble nivelado
- Bastidor de máquina de alta resistencia para servicio continuo
- Orientado a talleres de galvanizado por inmersión en caliente
Beneficios clave
Qué entrega al proceso siguiente.
Banda plana para recubrir y tratar
Corrige ondas en los bordes, abolladuras centrales y alabeo en bobinas de formato ancho, proporcionando una banda uniformemente plana para los procesos posteriores de recubrimiento y tratamiento térmico.
Sin contaminación de la superficie
La operación en seco evita depositar fluido sobre la banda, que es el requisito cuando el paso siguiente es un recubrimiento cuya adherencia no admite residuos.
Estabilidad a largo plazo
El bastidor de máquina de alta resistencia garantiza un rendimiento continuo estable y a largo plazo en condiciones rigurosas de producción metalúrgica.
Dónde se utiliza
Dónde trabaja.
- Líneas de galvanizado por inmersión en caliente orientadas a energías nuevas
- Flujos de trabajo continuos de banda ancha de acero al carbono
- Preparación de banda antes de procesos de recubrimiento
- Preparación de banda antes de tratamiento térmico
Para quién es
- Líneas de galvanizado por inmersión en caliente de formato ancho
- Plantas orientadas al sector de energías nuevas
- Procesadores de acero al carbono en banda ancha
- Responsables de proceso con exigencia de planitud antes del recubrimiento
Problemas que resuelve
- Ondas en los bordes de bobinas de formato ancho
- Abolladuras centrales que persisten hasta el proceso siguiente
- Alabeo de la banda antes del recubrimiento
- Equipos que pierden estabilidad en producción continua prolongada
Características técnicas
Cómo está construido.
Doble curvado más doble nivelado
La estructura mecánica reforzada separa dos etapas de curvado y dos de nivelado, lo que permite tratar la corrección gruesa y la fina de forma independiente.
Operación en seco
El planteamiento seco elimina el fluido de proceso del contacto con la banda, evitando cualquier residuo que comprometa la adherencia del recubrimiento posterior.
Bastidor de alta resistencia
El bastidor aporta la rigidez que mantiene la geometría del conjunto bajo carga y sostiene el rendimiento estable a largo plazo.
Especificaciones
Valores documentados de la configuración de banda ancha. El dimensionado final se fija sobre la especificación de su línea.
| Arquitectura | Doble curvado más doble nivelado |
|---|---|
| Tipo de operación | Seca |
| Ancho documentado | Hasta 2700 mm |
| Espesor documentado | Hasta 4,0 mm |
| Velocidad documentada | Hasta 600 m/min |
| Material procesado | Banda ancha de acero al carbono |
| Bastidor | Alta resistencia para producción metalúrgica continua |
Materiales
- Bastidor de acero de alta resistencia
- Unidades de curvado y nivelado con rodillos tratados
- Conjunto de rodillos dimensionado para banda de formato ancho
Proceso de fabricación
Dimensionado
El ancho, el espesor y el grado de acero fijan la configuración de rodillos y la carga de trabajo del conjunto.
Fabricación del bastidor
Construcción del bastidor de alta resistencia, cuya rigidez determina la estabilidad del resultado bajo carga.
Montaje de las unidades
Montaje de las dos unidades de curvado y las dos de nivelado con la geometría calculada.
Verificación
Comprobación de la geometría del conjunto y de la respuesta de cada unidad antes del envío.
Control de calidad
- Verificación de la rigidez y geometría del bastidor
- Control dimensional del conjunto de rodillos
- Comprobación de la respuesta de las unidades de curvado y nivelado
- Documentación de inspección acordada en el acuerdo técnico
Opciones de personalización
- Configuración para el ancho y el espesor de su línea
- Versión seca o húmeda según el proceso posterior
- Integración con la línea de galvanizado existente
- Geometría de rodillos ajustada al grado de acero procesado
Guía de uso
- Confirmar que el proceso siguiente exige operación seca
- Ajustar las unidades de curvado antes de cambiar de formato
- Revisar el estado superficial de los rodillos en parada programada
- Registrar el resultado de planitud por grado y formato
Comparativa
Operación en seco frente a la versión húmeda equivalente.
| Superficie de la banda | Sin fluido de proceso, adecuado cuando el paso siguiente es un recubrimiento |
|---|---|
| Refrigeración | La versión húmeda aporta lubricación y refrigeración bajo alta carga; la seca no |
| Arquitectura | Doble curvado más doble nivelado en ambas versiones |
| Aplicación | Optimizado para galvanizado por inmersión en caliente orientado a energías nuevas |
Productos relacionados
Enderezador por tensión seco de dos doblados y un nivelado
Equipo metalúrgico de alto rendimiento para líneas de galvanizado de nuevas energías y procesamiento metálico continuo.
Ver detalles
Máquina de corte a longitud fija con nivelador de tensión
Corte a longitud con nivelación integrada para inoxidable, componentes eléctricos y piezas de carrocería, de 0,1 a 2,5 mm.
Ver detalles
Nivelador de tensión para chapas de aluminio
Estira la banda por tensión y flexión continua, con rodillos tensores en entrada y salida que estabilizan la carga de tracción.
Ver detalles
Máquina de enderezado por tensión para chapas de aluminio
Dos filas de componentes de flexión y rodillos equilibradores que eliminan defectos tridimensionales de forma en dos etapas.
Ver detalles
Preguntas frecuentes sobre Enderezador por estiramiento seco de doble curvado y doble nivelado
¿Por qué operación en seco?
Porque la banda va hacia procesos de recubrimiento y tratamiento térmico, y cualquier residuo de fluido comprometería la adherencia del recubrimiento posterior.
¿Qué defectos corrige?
Ondas en los bordes, abolladuras centrales y alabeo en bobinas de formato ancho, que son las imperfecciones comunes de la banda ancha.
¿Qué significa doble curvado más doble nivelado?
Que hay dos etapas de curvado y dos de nivelado en serie, lo que permite separar la corrección gruesa de la fina y ajustar cada una sin comprometer la otra.
¿Aguanta producción continua?
Sí. El bastidor de máquina de alta resistencia está dimensionado para un rendimiento continuo estable y a largo plazo en condiciones rigurosas de producción metalúrgica.
¿Sirve para material distinto del acero al carbono?
Esta configuración está optimizada para banda ancha de acero al carbono. Para aluminio, cobre o inoxidable fino disponemos de configuraciones específicas; indique el material en la consulta.
¿Galvaniza banda ancha de acero al carbono?
Envíe el ancho, el espesor y la velocidad de línea y le propondremos la configuración en seco adecuada.
