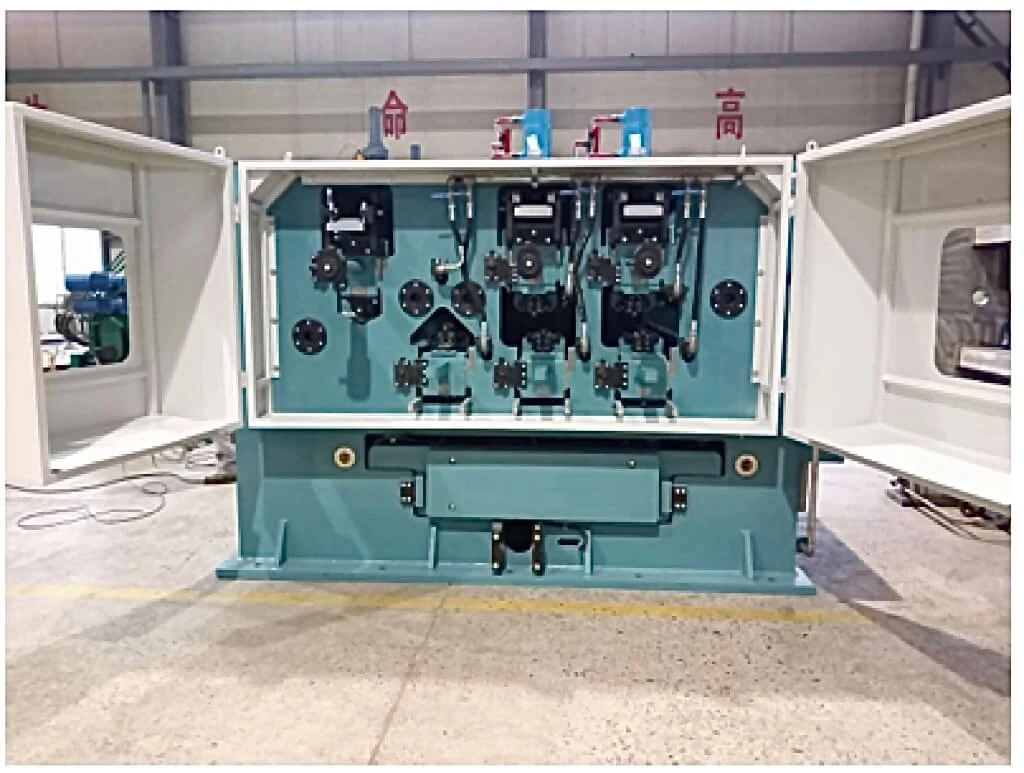

Nivelador-estirador húmedo de doble flexión y doble nivelación
Este nivelador-estirador de doble flexión y doble nivelación de tipo húmedo es un equipo de acabado resistente, diseñado para corregir la planitud de bandas metálicas de gran ancho en flujos de trabajo metalúrgicos de procesamiento continuo. Elimina eficientemente imperfecciones típicas de la banda como ondas de borde, abolladuras centrales y curvatura.
- Arquitectura de doble flexión y doble nivelación
- Mecanismo de trabajo húmedo con fluido de proceso circulante
- Base soldada robusta para funcionamiento fiable las 24 horas
- Diseñado para bandas metálicas de formato amplio
Beneficios clave
Qué aporta el funcionamiento húmedo.
Lubricación y refrigeración continuas
El fluido de proceso circulante proporciona lubricación continua de la superficie de los rodillos y refrigeración durante las operaciones de nivelación bajo alta carga.
Pensado para bobina ancha y delgada
El planteamiento húmedo resulta especialmente favorable para escenarios de corrección de alta fricción y gran carga en bobinas anchas de espesor delgado, que es donde un equipo seco sufre más.
Servicio continuo en taller metalúrgico
Una robusta base soldada garantiza un funcionamiento fiable las 24 horas en condiciones de taller metalúrgico.
Dónde se utiliza
Dónde se instala.
- Líneas de galvanizado continuo de formato amplio
- Flujos de trabajo metalúrgicos de procesamiento continuo
- Corrección de bobinas anchas de espesor delgado
- Escenarios de alta fricción y gran carga de nivelación
Para quién es
- Líneas de galvanizado continuo que procesan banda de gran ancho
- Plantas con problemas de fricción y temperatura en nivelación bajo alta carga
- Responsables de proceso con exigencia de planitud en bobina ancha y delgada
- Instalaciones con operación continua las 24 horas
Problemas que resuelve
- Ondas de borde en banda de gran ancho
- Abolladuras centrales y curvatura que persisten tras el proceso
- Fricción y calor excesivos en nivelación bajo alta carga
- Equipos que no sostienen el servicio continuo de un taller metalúrgico
Características técnicas
Cómo está construido.
Doble flexión y doble nivelación
La arquitectura separa las etapas de flexión y de nivelación en dos pasos cada una, lo que permite tratar la corrección gruesa y la fina de forma independiente.
Mecanismo de trabajo húmedo
El fluido de proceso circulante lubrica la superficie de los rodillos y refrigera el conjunto durante el trabajo bajo alta carga.
Base soldada robusta
La base soldada aporta la rigidez necesaria para mantener la geometría del conjunto bajo carga y para el funcionamiento fiable las 24 horas.
Especificaciones
Valores documentados de la configuración de formato amplio. El dimensionado final se fija sobre la especificación de su línea.
| Arquitectura | Doble flexión y doble nivelación (DualBending DualLevelling) |
|---|---|
| Tipo de operación | Húmeda, con fluido de proceso circulante |
| Ancho documentado | Hasta 2700 mm |
| Espesor documentado | Hasta 4,0 mm |
| Velocidad documentada | Hasta 500 m/min |
| Bastidor | Base soldada robusta |
| Régimen de servicio | Funcionamiento fiable las 24 horas |
Materiales
- Base soldada de acero de construcción de alta rigidez
- Conjunto de rodillos de flexión y nivelación tratados
- Circuito de fluido de proceso para lubricación y refrigeración
Proceso de fabricación
Dimensionado
El ancho, el espesor y el material de la banda fijan la configuración de rodillos y la carga de trabajo del conjunto.
Fabricación de la base
Construcción de la base soldada, cuya rigidez determina que la geometría se mantenga bajo alta carga.
Montaje de los módulos
Montaje de las dos unidades de flexión y las dos de nivelación y del circuito de fluido de proceso.
Verificación
Comprobación de la circulación del fluido, de la geometría del conjunto y del comportamiento bajo carga antes del envío.
Control de calidad
- Verificación de la rigidez y la geometría de la base soldada
- Control dimensional del conjunto de rodillos
- Prueba del circuito de fluido de proceso circulante
- Comprobación de la respuesta de las unidades de flexión y nivelación
Opciones de personalización
- Configuración para el ancho y el espesor de su línea
- Versión húmeda o seca según el proceso posterior
- Integración con la línea de galvanizado continuo existente
- Circuito de fluido dimensionado según la carga de trabajo
Guía de uso
- Verificar el estado del fluido de proceso y su circulación en cada turno
- Comprobar el ajuste de las unidades de flexión antes de cambiar de formato
- Revisar el estado superficial de los rodillos en parada programada
- Confirmar que el proceso posterior admite operación húmeda
Comparativa
Operación húmeda frente a operación en seco.
| Fricción y temperatura | El fluido circulante lubrica y refrigera bajo alta carga; en seco no hay ese control |
|---|---|
| Bobina ancha y delgada | Especialmente favorable en corrección de alta fricción y gran carga |
| Proceso posterior | La operación seca es preferible si la banda va directa a recubrimiento |
| Servicio continuo | Base soldada robusta para funcionamiento fiable las 24 horas |
Productos relacionados
Enderezador por estiramiento seco de doble curvado y doble nivelado
Equipo de acabado de gama alta para galvanizado por inmersión en caliente, con estructura reforzada de doble curvado más doble nivelado.
Ver detalles
Enderezador por tensión seco de dos doblados y un nivelado
Equipo metalúrgico de alto rendimiento para líneas de galvanizado de nuevas energías y procesamiento metálico continuo.
Ver detalles
Máquina de corte a longitud fija con nivelador de tensión
Corte a longitud con nivelación integrada para inoxidable, componentes eléctricos y piezas de carrocería, de 0,1 a 2,5 mm.
Ver detalles
Nivelador de tensión para chapas de aluminio
Estira la banda por tensión y flexión continua, con rodillos tensores en entrada y salida que estabilizan la carga de tracción.
Ver detalles
Preguntas frecuentes sobre Nivelador-estirador húmedo DualBending DualLevelling
¿Cuándo elegir la versión húmeda?
Cuando la corrección implica alta fricción y gran carga sobre bobinas anchas de espesor delgado. El fluido circulante lubrica la superficie de los rodillos y refrigera el conjunto durante el trabajo.
¿Qué defectos corrige?
Ondas de borde, abolladuras centrales y curvatura, que son las imperfecciones típicas de la banda en procesamiento continuo.
¿Qué significa doble flexión y doble nivelación?
Que las etapas de flexión y de nivelación se ejecutan en dos pasos cada una, lo que permite separar la corrección gruesa de la fina y ajustar cada una sin comprometer la otra.
¿Aguanta operación continua?
Sí. La base soldada robusta está dimensionada para un funcionamiento fiable las 24 horas en condiciones de taller metalúrgico.
¿Vale si mi banda va directa a recubrimiento?
En ese caso conviene valorar la versión en seco, porque cualquier residuo de fluido es un riesgo para la adherencia del recubrimiento posterior.
¿Nivela bobina ancha y delgada?
Envíe el ancho, el espesor y la velocidad de línea y le confirmaremos si la versión húmeda es la adecuada.
