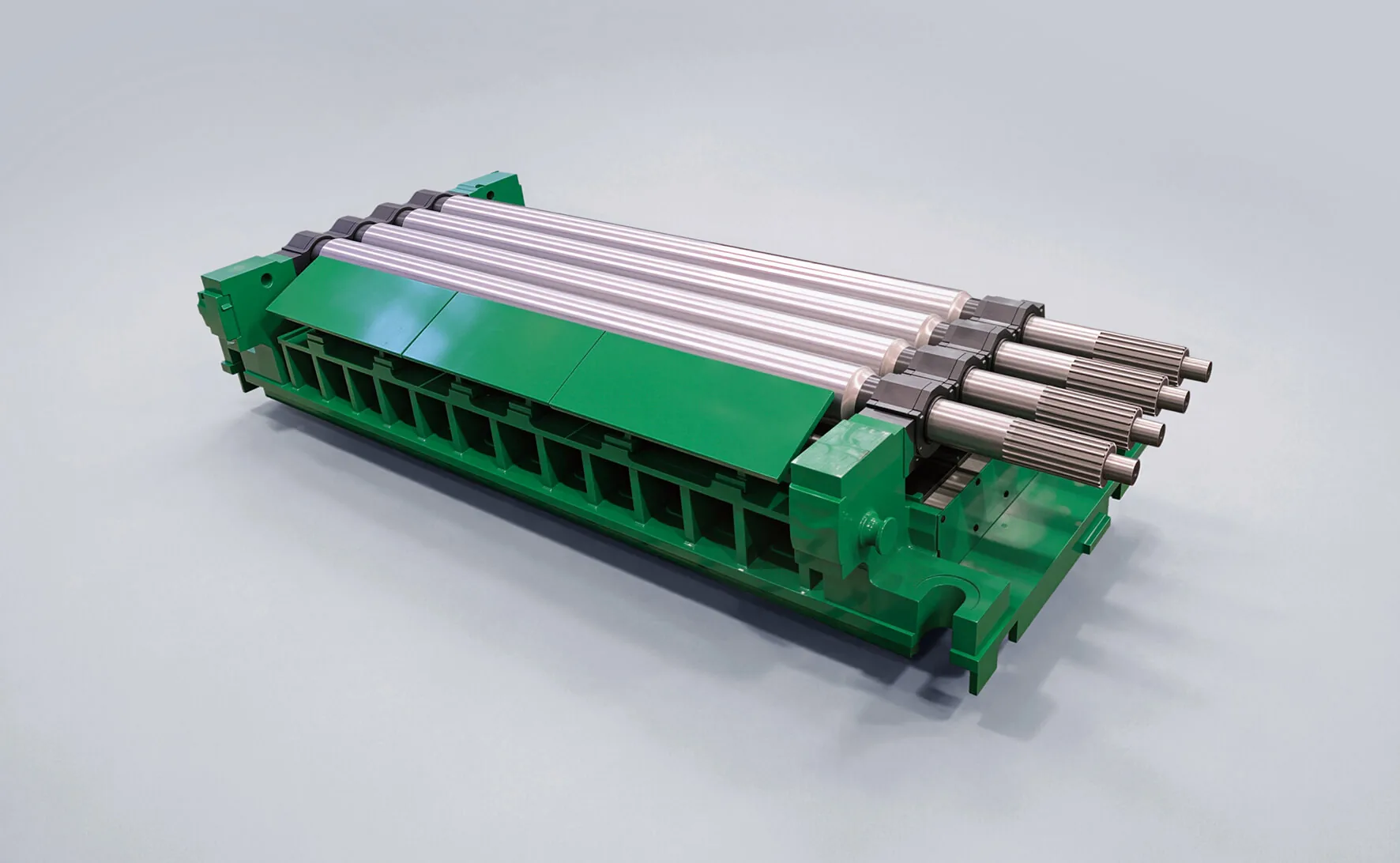

Sistema de rodillos para niveladora de 23 rodillos de alta precisión
El sistema de rodillos de la niveladora constituye un componente técnico clave del equipo integral de laminado. Sus parámetros de operación y características de calidad tienen un impacto decisivo sobre la precisión geométrica de los productos terminados, la estabilidad del proceso y la eficiencia general de producción en el laminado continuo.
- Configuración de múltiples rodillos calibrada con precisión
- Tecnología de eliminación de microtensiones
- Diseñado para bobinas de cobre, aluminio y aceros especiales
- Dureza documentada HRC 58-65 según posición en el conjunto
Beneficios clave
Qué decide este sistema.
Precisión geométrica del terminado
Los parámetros de operación y las características de calidad del sistema tienen un impacto decisivo en la precisión geométrica de los productos terminados.
Estabilidad del proceso
El segundo aspecto sobre el que decide es la estabilidad del proceso, que es lo que evita que el resultado cambie entre bobinas.
Eficiencia en laminado continuo
El tercer aspecto es la eficiencia general de producción en el proceso de laminado continuo, donde cualquier ajuste imprevisto cuesta tiempo de línea.
Dónde se utiliza
Qué materiales procesa.
- Bobinas de cobre para aplicaciones eléctricas
- Bobinas de aluminio de acabado exigente
- Aceros especiales con requisitos geométricos estrictos
- Líneas de producción avanzadas de laminado continuo
Para quién es
- Plantas con niveladoras de 23 rodillos de alta precisión
- Procesadores de cobre, aluminio y aceros especiales
- Responsables de producción con inestabilidad de proceso
- Constructores que montan sistemas multirrodillo completos
Problemas que resuelve
- Precisión geométrica insuficiente en el producto terminado
- Inestabilidad del proceso entre bobinas
- Microtensiones residuales que deforman el material después
- Eficiencia de producción limitada por el sistema de rodillos
Características técnicas
Cómo está construido.
Configuración calibrada con precisión
La configuración de múltiples rodillos está calibrada con precisión, y ese calibrado es el que determina la planicidad excepcional del material.
Eliminación de microtensiones
La tecnología de eliminación de microtensiones actúa sobre el origen de la deformación posterior, no sobre su manifestación.
Dureza escalonada HRC 58-65
Los rodillos se tratan en el rango HRC 58-65 según su posición y función dentro del conjunto, con temple superficial de HRC 63-65 en los de contacto.
Especificaciones
Construcción documentada del sistema. La configuración se define para la niveladora de destino.
| Configuración | Niveladora de 23 rodillos de alta precisión |
|---|---|
| Dureza del conjunto | HRC 58-65 según posición |
| Temple superficial de contacto | HRC 63-65 |
| Espesor de recubrimiento | 0,03-0,05 mm |
| Materiales procesados | Bobinas de cobre, aluminio y aceros especiales |
| Tecnología | Eliminación de microtensiones |
| Impacto | Precisión geométrica, estabilidad y eficiencia |
Materiales
- Acero templado en el rango HRC 58-65 según posición
- Superficie de contacto con recubrimiento de 0,03-0,05 mm
- Conjunto de múltiples rodillos calibrado
Proceso de fabricación
Calibrado de la configuración
Definición de la configuración de múltiples rodillos calibrada para el material y el formato de destino.
Mecanizado de rodillos
Mecanizado de cada rodillo con la precisión que exige la posición que ocupa en el conjunto.
Tratamiento escalonado
Tratamiento térmico en el rango HRC 58-65 según la función de cada rodillo dentro del sistema.
Montaje y verificación
Montaje del sistema completo y verificación de la precisión geométrica alcanzada.
Control de calidad
- Verificación de dureza por posición dentro del conjunto
- Comprobación del calibrado de la configuración multirrodillo
- Control del espesor de recubrimiento
- Verificación de la precisión geométrica del sistema montado
Opciones de personalización
- Configuración calibrada para cobre, aluminio o acero especial
- Adaptación al plano de la niveladora existente
- Sistema de recambio para el ciclo de rectificado
- Marcado con la referencia interna del cliente
Guía de uso
- Sustituir el sistema completo para preservar el calibrado
- Verificar la precisión geométrica al recibir
- Registrar la estabilidad de proceso antes y después del cambio
- Rectificar el sistema retirado fuera de línea
Comparativa
Frente a un sistema de rodillos sin calibrado documentado.
| Calibrado | Configuración de múltiples rodillos calibrada con precisión |
|---|---|
| Tensiones residuales | Tecnología de eliminación de microtensiones |
| Tratamiento | Dureza escalonada HRC 58-65 según posición en el conjunto |
| Alcance del efecto | Decide precisión geométrica, estabilidad de proceso y eficiencia |
Productos relacionados
Rodillos de cinta para nivelador de tensión de 1550 mm
Casetes que reducen el tiempo de inactividad con cambio en 2 a 3 horas y vida de servicio de 20.000 horas.
Ver detalles
Sistema de rodillos de 28 mm para línea de decapado
Alta dureza HRC 63–65, templado de 3–5 mm y cromo de 0,03–0,05 mm, con alta resistencia a roturas y descascarillado.
Ver detalles
Unidades de rodillos con rodillo de trabajo de 16 mm
Unidad completa que soporta rodillos de trabajo e intermedios de 16 mm, evitando desviación y deformación bajo carga.
Ver detallesConjunto de rodillos de 28 mm para estirador de precisión
Conjunto de soporte con rodillos de 28 mm, dureza HRC 63–65 y distribución uniforme en todo el cuerpo del rodillo.
Ver detallesReferencias de proyectos relacionadas
Nivelación por tensión en línea de galvanizado de 1550 mm
Configuración de nivelador por tensión y casetes de precisión para una línea de galvanizado de 1550 mm de ancho en la industria siderúrgica.
Leer más
Rompeescala en línea de decapado de 1850 mm
Configuración de rompeescala y casetes de rodillos para la entrada de una línea de decapado de 1850 mm de ancho.
Leer más
Preguntas frecuentes sobre Sistema de rodillos para niveladora de 23 rodillos
¿Sobre qué decide este sistema?
Sobre tres aspectos: la precisión geométrica de los productos terminados, la estabilidad del proceso y la eficiencia general de producción en el laminado continuo.
¿Qué son las microtensiones?
Tensiones residuales de escala muy pequeña que no se ven en la banda pero que provocan deformación en operaciones posteriores. La tecnología del sistema está orientada a eliminarlas.
¿Por qué la dureza es escalonada?
Porque cada rodillo cumple una función distinta dentro del conjunto. Los de contacto llevan temple superficial de HRC 63-65 y el resto se trata dentro del rango HRC 58-65 según su posición.
¿Qué materiales procesa?
Está diseñado específicamente para procesar bobinas de cobre, aluminio y aceros especiales.
¿Se sustituye por sistema completo?
Sí. El calibrado de la configuración multirrodillo se pierde si se mezclan rodillos nuevos y desgastados.
¿Su niveladora de 23 rodillos ha perdido precisión?
Envíe el plano del sistema y el material que procesa y le coticemos el conjunto calibrado.
