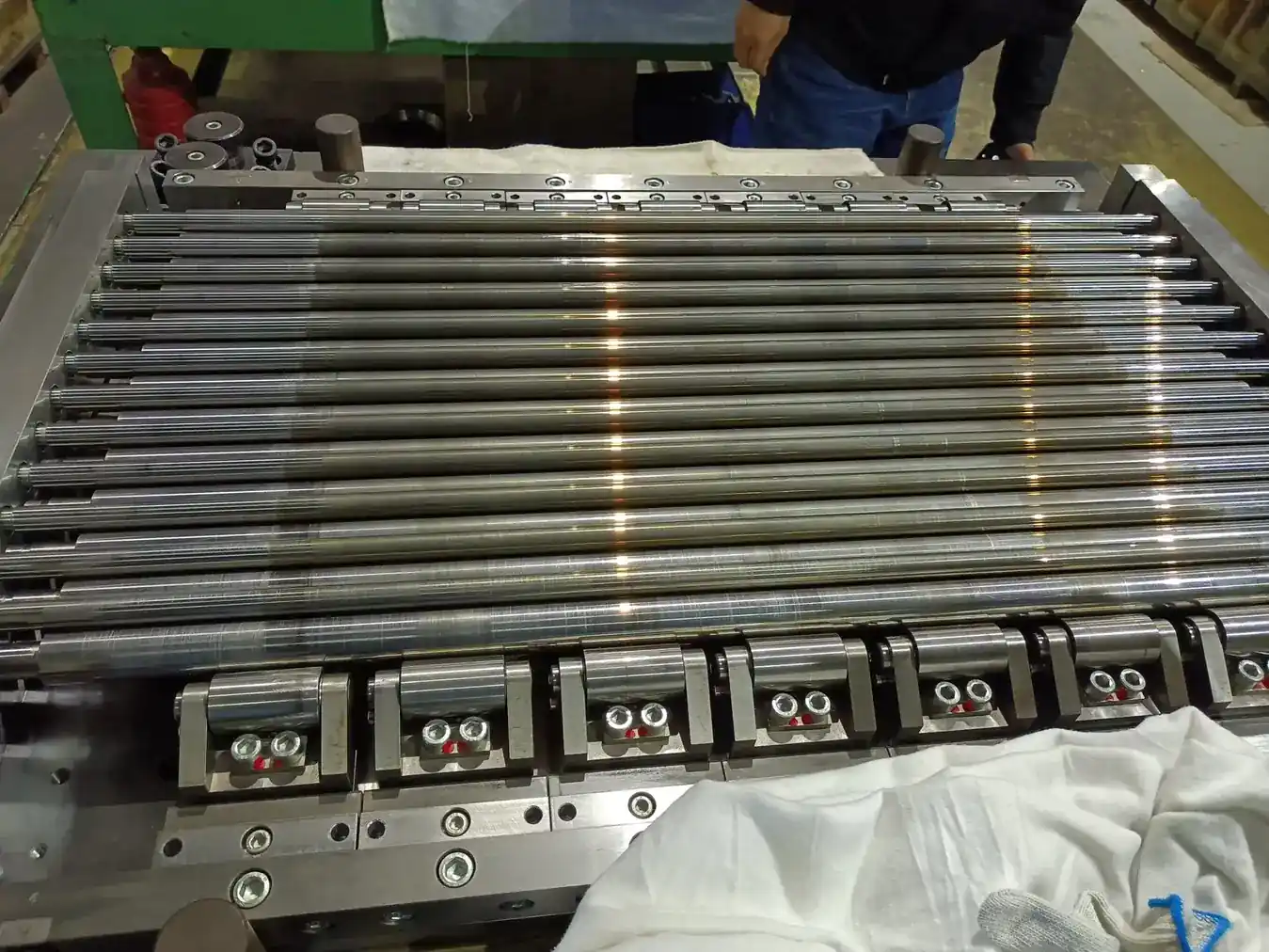

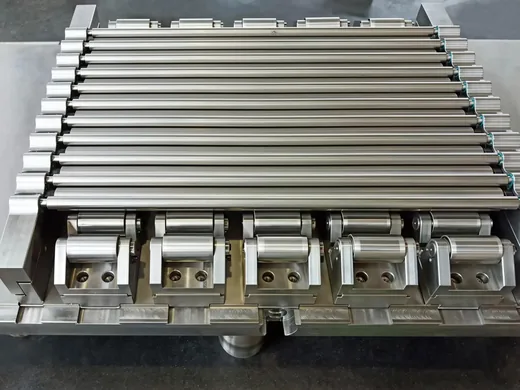

Unidades de rodillos de 16 mm para nivelación por tensión de alta precisión
Las unidades de rodillos son componentes esenciales de la máquina de nivelación de tensión de alta precisión. Su función principal es soportar los rodillos de trabajo y los rodillos intermedios evitando su desviación o deformación: en ausencia de un soporte estable, la deformación de los rodillos reduce significativamente la productividad y afecta a la calidad superficial de las láminas y tiras metálicas.
- Rodillos de trabajo de 16 mm de diámetro
- Dureza superficial de temple HRC 63–65
- Capa endurecida de 3–5 mm
- Recubrimiento de 0,03–0,05 mm
Beneficios clave
Por qué la unidad y no el rodillo suelto.
Soporte estable del conjunto
La unidad soporta los rodillos de trabajo y los intermedios como un todo, que es la única forma de evitar la desviación y la deformación con un diámetro de trabajo tan reducido como 16 mm.
Protege la productividad
Sin un soporte estable, la deformación de los rodillos reduce significativamente la productividad; la unidad elimina esa causa en lugar de compensarla con la receta.
Preserva la calidad superficial
La misma deformación afecta negativamente a la calidad superficial de las láminas y tiras metálicas, de modo que la estabilidad del soporte es también una cuestión de acabado.
Dónde se utiliza
Dónde se monta.
- Máquinas de nivelación por tensión de alta precisión
- Conjuntos con rodillos de trabajo de 16 mm de diámetro
- Líneas que procesan material fino con exigencia de acabado
- Instalaciones que trabajan con unidad de recambio en rotación
Para quién es
- Plantas con niveladores de tensión de alta precisión
- Mantenimiento que quiere convertir el cambio en parada programada
- Constructores que montan unidades completas de 16 mm
- Centros de servicio que rectifican la unidad fuera de línea
Problemas que resuelve
- Desviación y deformación de rodillos de trabajo de diámetro reducido
- Caída de productividad por falta de soporte estable
- Deterioro de la calidad superficial de láminas y tiras
- Paradas largas por sustitución de rodillos pieza a pieza
Características técnicas
Cómo está construida la unidad.
Rodillo de trabajo de 16 mm
El diámetro de 16 mm permite el paso corto que exige la nivelación de alta precisión, y es también lo que obliga a un soporte bien dimensionado.
Temple HRC 63–65
Los rodillos alcanzan un temple superficial de HRC 63–65 con capa endurecida de 3–5 mm, lo que sostiene la geometría a lo largo de rectificados sucesivos.
Recubrimiento de 0,03–0,05 mm
El recubrimiento de espesor controlado aporta la superficie de contacto que protege el acabado de la tira.
Especificaciones
Construcción documentada de esta unidad. Otras configuraciones se fabrican según el plano de su máquina.
| Diámetro del rodillo de trabajo | 16 mm |
|---|---|
| Dureza superficial de temple | HRC 63–65 |
| Profundidad de capa endurecida | 3–5 mm |
| Espesor de recubrimiento | 0,03–0,05 mm |
| Función | Soporte de rodillos de trabajo e intermedios |
| Aplicación | Máquina de nivelación por tensión de alta precisión |
| Suministro | Unidad completa, sustituible como conjunto |
Materiales
- Acero templado en los rodillos de la unidad
- Capa endurecida integral en el cuerpo de cada rodillo
- Superficie de contacto con recubrimiento controlado
Proceso de fabricación
Mecanizado de rodillos
Mecanizado de los rodillos de 16 mm con la precisión que exige la homogeneidad de diámetro dentro de la unidad.
Tratamiento térmico
Temple superficial hasta HRC 63–65 con capa endurecida de 3–5 mm.
Recubrimiento
Aplicación del recubrimiento de 0,03–0,05 mm sobre la superficie de contacto.
Montaje de la unidad
Montaje del conjunto y verificación como unidad, no rodillo a rodillo.
Control de calidad
- Verificación de dureza en el rango HRC 63–65
- Comprobación de la homogeneidad de diámetro dentro de la unidad
- Medición del espesor de recubrimiento
- Verificación del conjunto montado antes del envío
Opciones de personalización
- Otros diámetros de rodillo de trabajo según su máquina
- Configuración de la unidad según el plano existente
- Unidad de recambio para el ciclo de rectificado
- Marcado con la referencia interna del cliente
Guía de uso
- Sustituir la unidad completa en parada programada
- Rectificar la unidad retirada fuera de línea
- Verificar la homogeneidad de diámetro al recibir
- Mantener una unidad de recambio en rotación
Comparativa
Unidad completa frente a sustitución de rodillos sueltos.
| Duración de la parada | La unidad sale y entra entera, en lugar de desmontar rodillo a rodillo |
|---|---|
| Homogeneidad | El conjunto se verifica como unidad, no dentro de la máquina |
| Rectificado | Se hace fuera de línea con la unidad retirada |
| Soporte | Diseñada para evitar desviación y deformación con rodillos de 16 mm |
Productos relacionados
Conjunto de rodillos de 28 mm para estirador de precisión
Conjunto de soporte con rodillos de 28 mm, dureza HRC 63–65 y distribución uniforme en todo el cuerpo del rodillo.
Ver detalles
Caja de rodillos de precisión para desgrosadora de 1660 mm
Repuesto para líneas de decapado y descalcificación de 0,5 a 12 mm, con tolerancia de 0,05 mm y vida de servicio de 20.000 horas.
Ver detalles

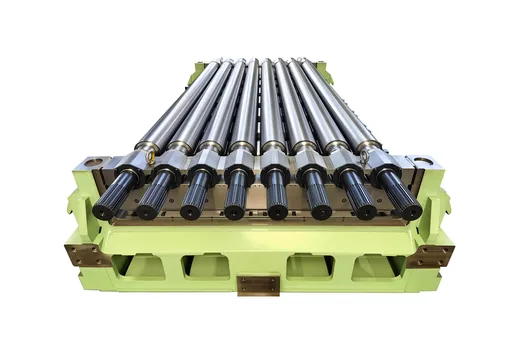

Conjunto de rodillos para enderezador de 23 rodillos de ultraprecisión
Disposición multicapa a medida para bobina de cobre, aluminio y acero de aleación especial, con hasta un 25 % más de rendimiento.
Ver detalles

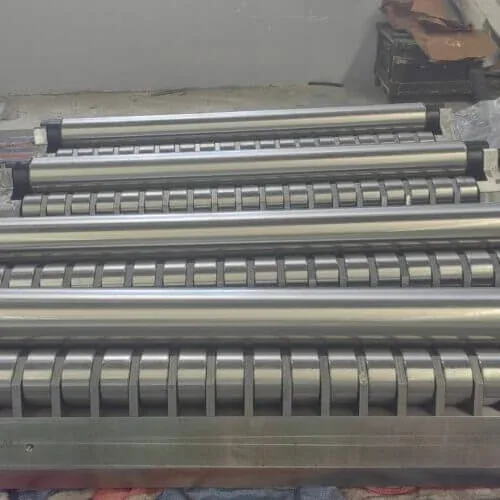

Caja de rodillos de precisión para enderezado por tensión de 1550 mm
Repuesto para líneas de acero laminado en frío de 0,5 a 12 mm, con carga de 3000 kN y tolerancia de conjunto de 0,05 mm.
Ver detallesReferencias de proyectos relacionadas
Nivelación por tensión en línea de galvanizado de 1550 mm
Configuración de nivelador por tensión y casetes de precisión para una línea de galvanizado de 1550 mm de ancho en la industria siderúrgica.
Leer más
Rompeescala en línea de decapado de 1850 mm
Configuración de rompeescala y casetes de rodillos para la entrada de una línea de decapado de 1850 mm de ancho.
Leer más
Preguntas frecuentes sobre Unidades de rodillos con rodillo de trabajo de 16 mm
¿Por qué 16 mm de diámetro?
Porque permite el paso corto que exige la nivelación de alta precisión. Ese diámetro reducido es también la razón por la que el soporte de la unidad tiene que estar bien dimensionado.
¿Qué pasa sin un soporte estable?
La deformación de los rodillos reduce significativamente la productividad y afecta negativamente a la calidad superficial de las láminas y tiras metálicas.
¿Se puede comprar solo el rodillo de trabajo?
Se puede, pero el planteamiento de la unidad es precisamente sustituir el conjunto entero en parada programada y rectificar el retirado fuera de línea.
¿Fabrican otros diámetros?
Sí. Esta referencia es de 16 mm; la gama de rodillos de trabajo cubre de 16 a 68 mm y la unidad se configura según el plano de su máquina.
¿Necesito una unidad de recambio?
Es lo que hace rentable el planteamiento: con una de recambio, la línea arranca en cuanto se hace el cambio y el rectificado deja de estar en el camino crítico.
¿Trabaja con rodillos de 16 mm?
Envíe el plano de la unidad o el número de rodillos y el ancho de máquina y le coticemos el conjunto.
