Conjunto de rodillos de 28 mm para rectificador de tensión de precisión
Este componente es fundamental para el funcionamiento del rectificador de tensión de precisión y se utiliza principalmente para soportar los rodillos de trabajo y los rodillos intermedios, evitando así la deformación o desviación que afectaría negativamente al rendimiento y a la calidad superficial de las láminas y tiras metálicas.
- Diámetro de rodillo de 28 mm
- Dureza superficial HRC 63–65 con distribución uniforme
- Capa profundamente endurecida y capa de 3–5 mm
- Recubrimiento de 0,03–0,05 mm
Beneficios clave
Qué define el rendimiento del conjunto.
Dureza uniforme en todo el cuerpo
El conjunto combina dureza superficial elevada con distribución uniforme en todo el cuerpo del rodillo, que es lo que evita el desgaste diferencial dentro de una misma fila.
Resistencia equilibrada cilindro y cuello
La resistencia está equilibrada tanto en el cilindro como en el cuello del rodillo, las dos zonas donde se concentra la carga durante el trabajo de tensión.
Evita deformación y desviación
Su función de soporte de los rodillos de trabajo e intermedios impide la deformación y la desviación que degradarían el rendimiento y la calidad superficial del producto.
Dónde se utiliza
Dónde se monta.
- Rectificadores de tensión de precisión con rodillos de 28 mm
- Conjuntos de soporte de rodillos de trabajo e intermedios
- Procesamiento de láminas y tiras metálicas de alta exigencia
- Líneas que operan con conjunto de recambio en rotación
Para quién es
- Mantenimiento de rectificadores de tensión de precisión
- Plantas que trabajan con el diámetro de 28 mm
- Constructores que montan conjuntos completos de soporte
- Centros de servicio que rectifican el conjunto fuera de línea
Problemas que resuelve
- Deformación o desviación de rodillos de trabajo e intermedios
- Desgaste diferencial dentro de una misma fila de rodillos
- Pérdida de calidad superficial en láminas y tiras
- Caída de rendimiento del rectificador de tensión
Características técnicas
Características de rendimiento del conjunto.
Dureza elevada y uniforme
Elevada dureza superficial con distribución uniforme en todo el cuerpo del rodillo, complementada por una capa profundamente endurecida.
Resistencia equilibrada
Resistencia equilibrada en cilindro y cuello del rodillo, junto con excelente resistencia a la abrasión.
Temple HRC 63–65
El temple superficial alcanza HRC 63–65 con capa endurecida de 3–5 mm y recubrimiento de 0,03–0,05 mm.
Especificaciones
Construcción documentada de este conjunto. Otras configuraciones se fabrican según el plano de su rectificador.
| Diámetro de rodillo | 28 mm |
|---|---|
| Dureza superficial de temple | HRC 63–65 |
| Profundidad de capa endurecida | 3–5 mm |
| Espesor de recubrimiento | 0,03–0,05 mm |
| Distribución de dureza | Uniforme en todo el cuerpo del rodillo |
| Función | Soporte de rodillos de trabajo e intermedios |
| Aplicación | Rectificador de tensión de precisión |
Materiales
- Acero templado con capa profundamente endurecida
- Cilindro y cuello con resistencia equilibrada
- Superficie de contacto con recubrimiento controlado
Proceso de fabricación
Mecanizado
Mecanizado de los rodillos de 28 mm y de las cotas de cuello del conjunto de destino.
Tratamiento térmico
Temple hasta HRC 63–65, buscando la distribución uniforme de dureza en todo el cuerpo del rodillo.
Recubrimiento
Aplicación del recubrimiento de 0,03–0,05 mm sobre la superficie de contacto.
Montaje del conjunto
Montaje y verificación del conjunto como unidad antes del envío.
Control de calidad
- Verificación de dureza y de su uniformidad a lo largo del cuerpo
- Comprobación de la profundidad de capa endurecida
- Control de la resistencia en cilindro y cuello

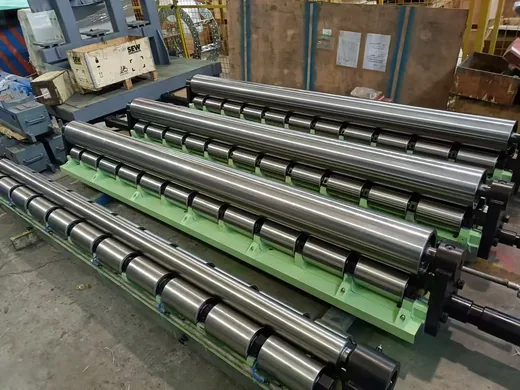

- Verificación dimensional del conjunto montado
Opciones de personalización
- Otros diámetros de rodillo según el rectificador existente
- Configuración del conjunto según el plano de la máquina
- Conjunto de recambio para el ciclo de rectificado
- Marcado con la referencia interna del cliente
Guía de uso
- Sustituir el conjunto completo en parada programada
- Verificar la uniformidad de dureza y diámetro al recibir
- Rectificar el conjunto retirado fuera de línea
- Registrar el tonelaje procesado como criterio de sustitución
Comparativa
Frente a sustituir rodillos sueltos dentro de la máquina.
| Uniformidad | Dureza distribuida uniformemente en todo el cuerpo y verificada como conjunto |
|---|---|
| Duración de la parada | El conjunto entra y sale entero |
| Resistencia estructural | Equilibrada entre cilindro y cuello del rodillo |
| Abrasión | Excelente resistencia a la abrasión en la superficie de contacto |
Productos relacionados
Caja de rodillos de precisión para desgrosadora de 1660 mm
Repuesto para líneas de decapado y descalcificación de 0,5 a 12 mm, con tolerancia de 0,05 mm y vida de servicio de 20.000 horas.
Ver detalles
Conjunto de rodillos para enderezador de 23 rodillos de ultraprecisión
Disposición multicapa a medida para bobina de cobre, aluminio y acero de aleación especial, con hasta un 25 % más de rendimiento.
Ver detalles
Caja de rodillos de precisión para enderezado por tensión de 1550 mm
Repuesto para líneas de acero laminado en frío de 0,5 a 12 mm, con carga de 3000 kN y tolerancia de conjunto de 0,05 mm.
Ver detalles
Caja de rodillos precisa de enderezador por tensión
Componente clave del equipo de rectificación por tensión, con dureza HRC 63-65 y mayor resistencia al desgaste.
Ver detallesReferencias de proyectos relacionadas
Nivelación por tensión en línea de galvanizado de 1550 mm
Configuración de nivelador por tensión y casetes de precisión para una línea de galvanizado de 1550 mm de ancho en la industria siderúrgica.
Leer más
Rompeescala en línea de decapado de 1850 mm
Configuración de rompeescala y casetes de rodillos para la entrada de una línea de decapado de 1850 mm de ancho.
Leer más
Preguntas frecuentes sobre Conjunto de rodillos de 28 mm para estirador de precisión
¿Cuál es la función del conjunto?
Soportar los rodillos de trabajo y los rodillos intermedios, evitando su deformación o desviación, que afectaría negativamente al rendimiento y a la calidad superficial de las láminas y tiras metálicas.
¿Por qué importa la uniformidad de dureza?
Porque un valor puntual elevado con distribución irregular provoca desgaste diferencial dentro de la misma fila, y ese desgaste desigual es lo que la receta de nivelación no puede compensar.
¿Qué diámetro tiene este conjunto?
Los rodillos son de 28 mm de diámetro. Otras medidas se fabrican según el plano de su rectificador de tensión.
¿Se puede rectificar y reutilizar?
Sí, mientras los rodillos se mantengan dentro de la tolerancia de rectificado del plano. La capa endurecida de 3–5 mm está dimensionada para varios ciclos.
¿Qué documentación acompaña al envío?
Informe dimensional del conjunto y registro de dureza. Indique en la consulta lo que necesite su departamento de calidad.
¿Su rectificador trabaja con rodillos de 28 mm?
Envíe el plano del conjunto o el ancho de máquina y el número de rodillos y le coticemos.
