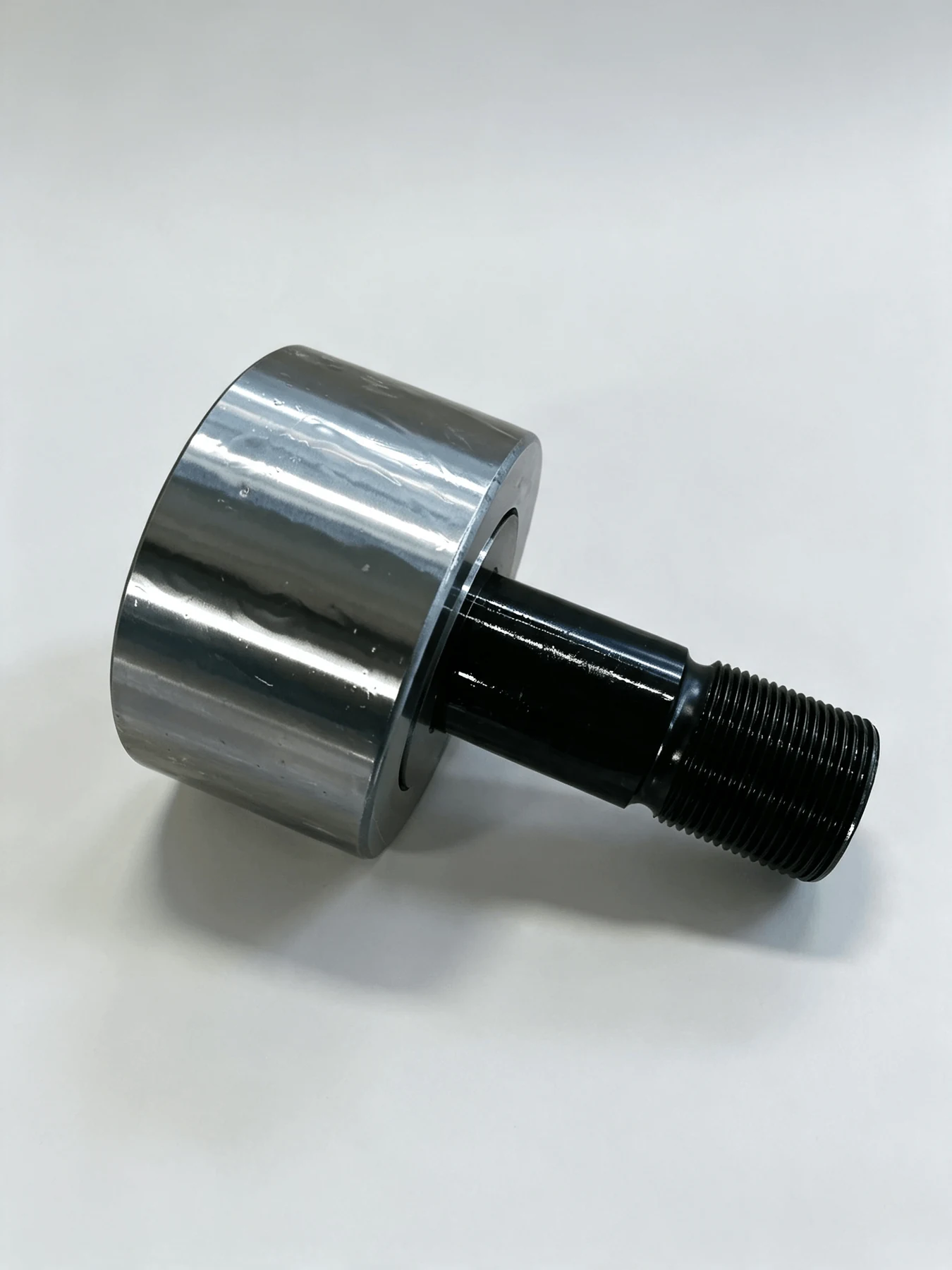

Rodamientos cilíndricos de rodillos tipo perno NUKR 35
Los rodamientos cilíndricos de rodillos tipo perno, también conocidos como rodamientos de tipo perno con pasador, están diseñados para funcionar en una variedad de rieles y pueden utilizarse en transmisiones por leva. Su construcción combina un anillo exterior de pared gruesa con un perno sólido que simplifica el montaje.
- Anillo exterior de pared gruesa para carga radial elevada
- Anillos de flange que permiten soportar cargas axiales
- Superficie de deslizamiento convexa en el anillo exterior
- Perno sólido de montaje rápido con tornillos hexagonales
Beneficios clave
Las cuatro características que definen esta construcción.
Cargas radiales elevadas
El anillo exterior de pared gruesa no solo resiste cargas radiales altas, sino que además reduce las deformaciones y las tensiones por flexión del conjunto.
También soporta carga axial
Los anillos de flange permiten que el rodamiento resista las cargas axiales que pueden derivarse de la deformación o del funcionamiento inclinado.
Vida útil larga en riel inclinado
En aplicaciones en las que el anillo exterior puede estar inclinado respecto al carril, o donde hay que minimizar las tensiones en los bordes, la superficie de deslizamiento convexa del anillo exterior resulta ventajosa.
Dónde se utiliza
Dónde trabajan.
- Ruedas que funcionan sobre una variedad de rieles
- Transmisiones por leva
- Aplicaciones con el anillo exterior inclinado respecto al carril
- Montajes que exigen instalación y sustitución rápidas
Para quién es
- Fabricantes de maquinaria con ruedas sobre riel
- Ingeniería de transmisiones por leva
- Mantenimiento que necesita sustituciones rápidas en campo
- Aplicaciones con carga combinada radial y axial
Problemas que resuelve
- Deformación y tensión por flexión del anillo exterior bajo carga radial
- Cargas axiales derivadas de deformación o funcionamiento inclinado
- Tensiones concentradas en los bordes del anillo exterior
- Montaje lento o complicado en el componente de máquina
Características técnicas
Cómo está construido.
Anillo exterior de pared gruesa
La pared gruesa aporta la rigidez que resiste la carga radial alta y limita a la vez la deformación y las tensiones por flexión.
Anillos de flange
Los anillos de flange son los que permiten al rodamiento soportar carga axial además de radial, algo que un cilíndrico convencional no hace.

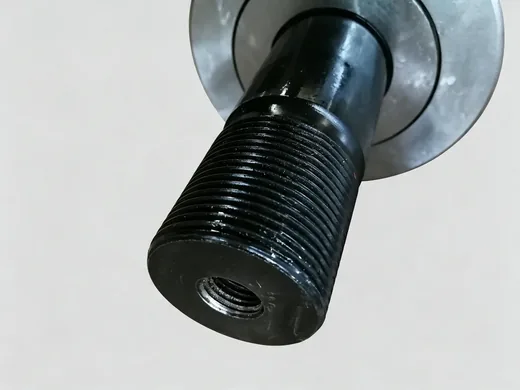

Perno sólido de montaje directo
Los pernos sólidos pueden montarse rápidamente y con facilidad en los componentes de la máquina utilizando tornillos hexagonales.
Especificaciones
Características de la construcción tipo perno. La referencia y el tamaño concretos se fijan con la carga y las cotas de montaje.
| Tipo | Rodamiento cilíndrico de rodillos tipo perno con pasador |
|---|---|
| Referencia documentada | NUKR 35 |
| Anillo exterior | Pared gruesa, superficie de deslizamiento convexa |
| Carga axial | Soportada mediante anillos de flange |
| Montaje | Perno sólido con tornillos hexagonales |
| Aplicación | Rieles diversos y transmisiones por leva |
| Ventaja específica | Minimiza tensiones en los bordes con anillo inclinado |
Materiales
- Acero de rodamiento en aros y rodillos
- Perno sólido de acero tratado
- Anillos de flange para guiado axial
Proceso de fabricación
Definición de la aplicación
El tipo de riel, la carga radial y axial y el ángulo de trabajo determinan la referencia y el perfil del anillo exterior.
Mecanizado de aros y perno
Mecanizado del anillo exterior de pared gruesa, del perno sólido y de los anillos de flange.
Perfil convexo
Ejecución de la superficie de deslizamiento convexa que minimiza las tensiones de borde con el anillo inclinado.
Montaje y verificación
Montaje del conjunto y comprobación del juego y de las cotas de montaje del perno.
Control de calidad
- Control dimensional del anillo exterior y del perno
- Verificación del perfil convexo de la superficie de deslizamiento
- Comprobación del juego interno del conjunto
- Revisión de la rosca y del asiento del perno
Opciones de personalización
- Referencias distintas de NUKR 35 según carga y cotas
- Perfil del anillo exterior según el riel de trabajo
- Longitud y rosca del perno según el componente de máquina
- Construcción a medida sobre cotas de montaje
Guía de uso
- Verificar el ángulo de inclinación real respecto al carril
- Comprobar el apriete del tornillo hexagonal tras el montaje
- Revisar el estado de la superficie de deslizamiento del anillo exterior
- Registrar la carga axial real si el funcionamiento es inclinado
Comparativa
Frente a un rodamiento cilíndrico convencional.
| Carga radial | Anillo exterior de pared gruesa con menor deformación y tensión por flexión |
|---|---|
| Carga axial | Soportada mediante anillos de flange |
| Trabajo inclinado | Superficie de deslizamiento convexa que minimiza tensiones en los bordes |
| Montaje | Perno sólido montable con tornillos hexagonales, sin alojamiento adicional |
Productos relacionados
Rodamientos serie SL18 para energía eólica
Diseñados para turbinas eólicas, con sellado avanzado, trazabilidad total y certificación de calidad.
Ver detalles
Rodamiento de rodillos cilíndricos de 20 a 1200 mm
Gama de alta precisión con certificación ISO 9001, alta capacidad de carga, bajo ruido y baja fricción.
Ver detalles
Rodamientos cilíndricos para bombas de fracturación de alta presión
Estándar para extremos de potencia y soportes de bielas en bombas triplex y quíntuple que trabajan por encima de 103 MPa.
Ver detalles
Cojinete de empuje combinado en tándem
Rodillos cilíndricos de múltiples etapas con caras extremas esféricas, para cargas axiales de alto impacto en perforación.
Ver detallesArtículos técnicos relacionados
Rodamientos de complemento completo: cuándo sí y cuándo no
Qué se gana al eliminar la jaula, qué se pierde, y cómo decidirlo con el régimen y el tipo de carga reales.
Leer más
Cómo se fabrica un repuesto cuando ya no existe el plano
El procedimiento que seguimos cuando el constructor original ya no atiende la referencia, y qué debe exigir en cada paso.
Leer másPreguntas frecuentes sobre Rodamientos cilíndricos tipo perno NUKR 35 para ruedas
¿Qué es un rodamiento tipo perno?
Un rodamiento cilíndrico de rodillos con pasador integrado, diseñado para funcionar sobre rieles y en transmisiones por leva, que se monta directamente en el componente de máquina mediante el perno.
¿Soporta carga axial?
Sí. Los anillos de flange permiten resistir las cargas axiales que pueden derivarse de la deformación o del funcionamiento inclinado.
¿Para qué sirve la superficie convexa?
Para minimizar las tensiones en los bordes cuando el anillo exterior queda inclinado respecto al carril, lo que alarga la vida útil en ese tipo de montaje.
¿Cómo se instala?
Los pernos sólidos se montan rápidamente y con facilidad en los componentes de la máquina utilizando tornillos hexagonales.
¿Fabrican otras referencias?
Sí. NUKR 35 es la referencia documentada; otras se fabrican según la carga de trabajo y las cotas de montaje.
¿Qué carga y qué riel tiene su aplicación?
Envíe la carga radial y axial y las cotas de montaje y le indicaremos la referencia tipo perno.
