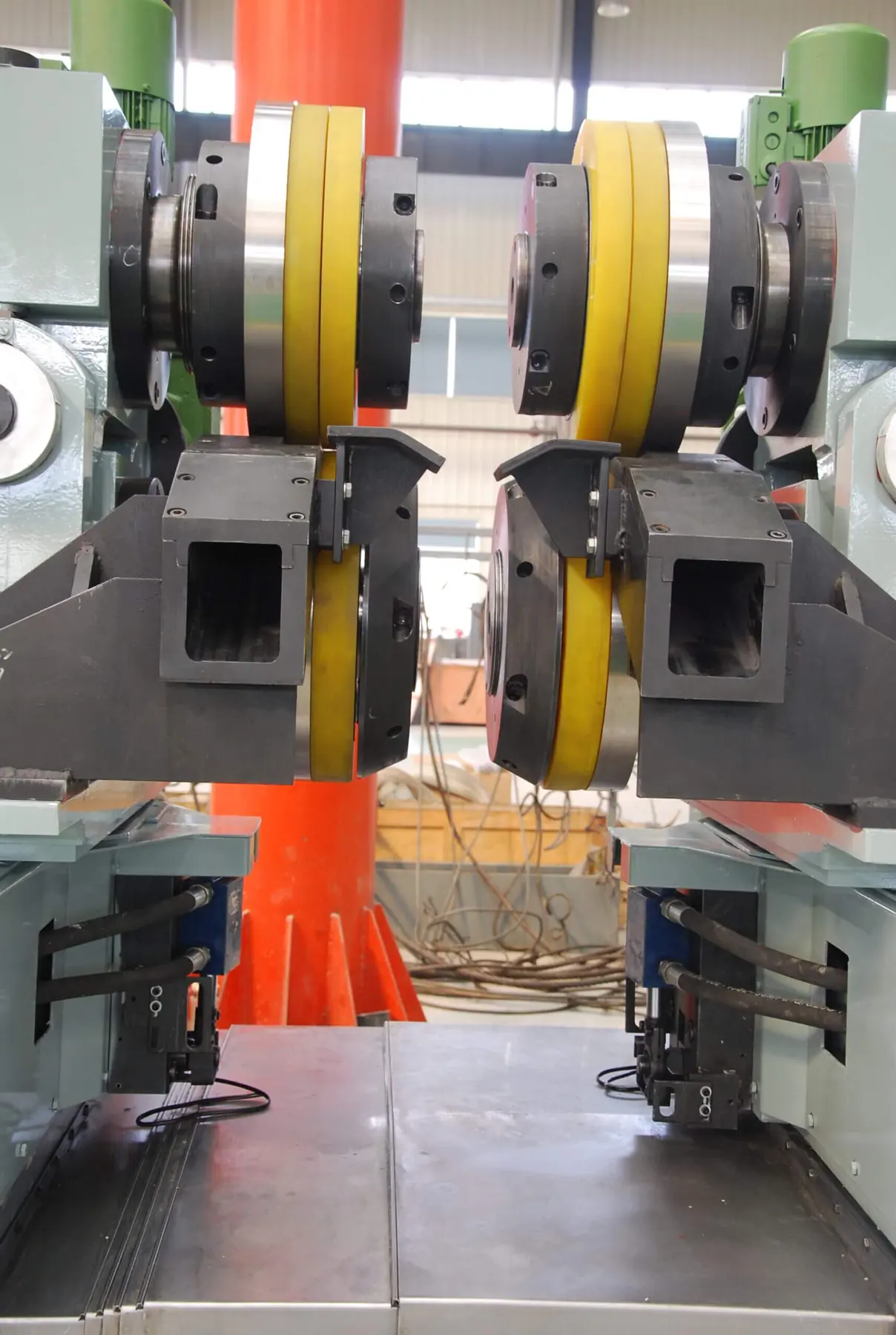

Recortadora lateral para banda de 0,15 mm en línea de corte longitudinal
La función esencial de la recortadora lateral es el recorte preciso de los bordes de las bandas de acero y otros materiales metálicos. Mediante el recorte automático de bordes defectuosos, mantiene la uniformidad dimensional de la anchura de la banda y elimina fisuras, irregularidades y rebordes marginales, evitando fallos de rotura en procesos posteriores.
- Configuración documentada para banda de 0,15 mm
- Recorte automático de bordes defectuosos
- Mantiene la uniformidad dimensional de la anchura
- Elimina fisuras, irregularidades y rebordes marginales
Beneficios clave
Qué protege este recorte.
Evita la rotura en procesos posteriores
Al eliminar los defectos marginales, previene los fallos de rotura de banda en procesos posteriores como el estirado, el enrollado y el acabado.
Anchura uniforme a lo largo de la bobina
El recorte mantiene la uniformidad dimensional de la anchura de la banda, que es la especificación que el cliente final verifica a la recepción.
Mejor calidad superficial y dimensional
Mejora la calidad superficial y la precisión dimensional del producto terminado, garantizando la estabilidad y eficiencia de toda la línea de producción continua.
Dónde se utiliza
Dónde trabaja.
- Líneas de slitting que procesan banda de 0,15 mm
- Plantas de laminación y procesamiento de bandas metálicas
- Recorte previo a estirado, enrollado y acabado
- Líneas de producción continua del sector metalúrgico
Para quién es
- Líneas de corte longitudinal que trabajan banda muy fina
- Plantas con roturas de banda en procesos posteriores
- Procesadores que deben garantizar anchura uniforme
- Responsables de calidad con rechazos por defectos de borde
Problemas que resuelve
- Fisuras microscópicas en los bordes tras la laminación
- Irregularidades y rebordes marginales en la banda
- Rotura de banda durante estirado, enrollado o acabado
- Anchura no uniforme a lo largo de la bobina
Características técnicas
Por qué el borde es crítico en banda fina.
Defectos microscópicos de laminación
Durante el proceso de laminación, los bordes de la banda metálica suelen presentar defectos microscópicos como fisuras e irregularidades que no se ven pero se propagan.
Recorte oportuno
Si esos defectos marginales no se eliminan de forma oportuna mediante el recorte lateral, la banda acaba rompiendo en la operación siguiente.
Equipo fundamental de línea continua
La recortadora lateral es un equipo fundamental de las líneas de producción continua del sector metalúrgico, con aplicación extendida en plantas de laminación y procesamiento.
Especificaciones
Configuración documentada para 0,15 mm. Otros espesores se dimensionan sobre su especificación.
| Espesor de banda documentado | 0,15 mm |
|---|---|
| Tipo de línea | Línea de slitting o corte longitudinal |
| Función | Recorte preciso de bordes de banda |
| Materiales | Bandas de acero y otros materiales metálicos |
| Modo de trabajo | Recorte automático de bordes defectuosos |
| Efecto | Uniformidad dimensional de la anchura de banda |
| Procesos protegidos | Estirado, enrollado y acabado |
Materiales
- Cuchillas circulares de acero de herramienta tratado
- Bastidor con guiado para el desplazamiento de cuchillas
- Separadores y utillaje de ajuste de precisión
Proceso de fabricación
Dimensionado para banda fina
El espesor de 0,15 mm condiciona la holgura de cuchilla, que debe ser mínima y constante para no arrastrar el material.
Fabricación del bastidor
Construcción del bastidor y del guiado que permite posicionar las cuchillas con precisión.
Mecanizado de cuchillas
Mecanizado y tratamiento de las cuchillas circulares hasta el filo y la dureza necesarios.
Montaje y verificación
Montaje y comprobación de la holgura y el solapamiento sobre el espesor de trabajo.
Control de calidad
- Verificación de la holgura de cuchilla para el espesor de 0,15 mm
- Comprobación de la uniformidad de anchura alcanzable
- Control del estado del filo antes del envío
- Prueba de corte sobre el material previsto
Opciones de personalización
- Dimensionado para espesores distintos de 0,15 mm
- Material de cuchilla según el metal procesado
- Integración con el sistema de evacuación de recorte
- Ajuste del ancho de recorte al programa de la línea
Guía de uso
- Ajustar holgura y solapamiento antes de cada cambio de material
- Sustituir el filo por criterio de tonelaje y no cuando aparece la rebaba
- Verificar la anchura a lo largo de la bobina, no solo al inicio
- Comprobar que la evacuación del recorte sigue el ritmo de la línea
Comparativa
Frente a no recortar el borde antes del proceso siguiente.
| Rotura de banda | Elimina las fisuras marginales que causan rotura en estirado, enrollado y acabado |
|---|---|
| Anchura | Mantiene la uniformidad dimensional a lo largo de toda la bobina |
| Calidad del producto | Mejora la calidad superficial y la precisión dimensional del terminado |
| Estabilidad de línea | Garantiza la estabilidad y eficiencia de la línea de producción continua |
Productos relacionados
Recortadora lateral con ancho de recorte de 3 a 50 mm
Equipo auxiliar de línea de slitting con ancho de recorte regulable entre 3 y 50 mm mediante dos cuchillas circulares.
Ver detalles
Recortador de bordes para acero silicio HiB de 1,2 a 3,0 mm
Recorte de acero silicio HiB de 1,2 a 3,0 mm de espesor en línea de decapado, con holgura lateral y solapamiento axial regulables.
Ver detalles
Cizalla circular para banda de 0,15 mm
Equipo clave de línea continua con dos cuchillas circulares verticales desplazables y ajuste de holgura y solapamiento.
Ver detalles
Cizalla rotativa de recorte de una y doble cabeza
Desviación axial de la cara de cuchilla ≤0,005 mm y precisión de anchura de recorte inferior a 1 mm, con cambio de cuchillas en línea en la versión de doble cabeza.
Ver detalles
Preguntas frecuentes sobre Recortadora lateral para banda de 0,15 mm en línea de slitting
¿Por qué recortar banda tan fina?
Porque durante la laminación los bordes presentan defectos microscópicos como fisuras e irregularidades, y si no se eliminan a tiempo la banda rompe en estirado, enrollado o acabado.
¿Qué espesor admite?
La configuración documentada es para banda de 0,15 mm. Otros espesores se dimensionan sobre su especificación concreta.
¿Qué tiene de especial trabajar a 0,15 mm?
La holgura de cuchilla debe ser mínima y constante, porque cualquier exceso arrastra o deforma el borde en lugar de cortarlo limpiamente.
¿Sirve para materiales distintos del acero?
Sí. La función es el recorte preciso de bordes de bandas de acero y otros materiales metálicos; cambia el material de cuchilla y los valores de ajuste.
¿Qué pasa con el recorte generado?
Se evacúa hacia un cortador de chatarra que lo trocea, equipo que figura en nuestro catálogo y que conviene dimensionar junto con la recortadora.
¿Rompe banda en el proceso posterior?
Envíe el espesor, el material y el ancho de recorte y le propondremos la configuración de recorte lateral.
