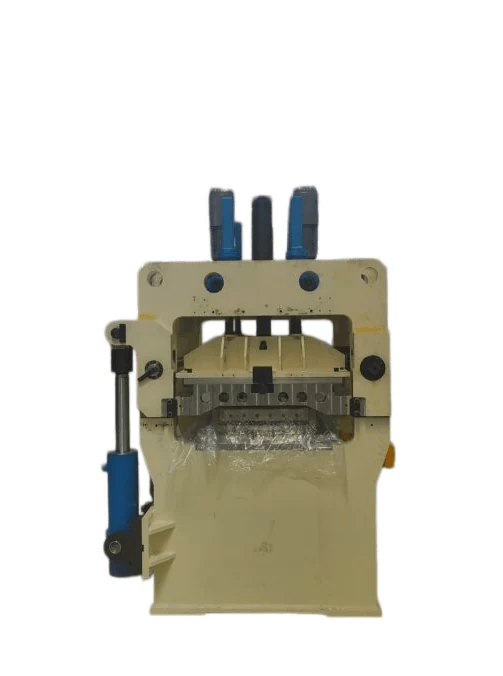

Nivelador multi-rodillo de 23 rodillos para banda de cobre de 0,08 a 1 mm
El nivelador multi-rodillo de tensión con 23 rodillos corrige eficazmente la forma y la planitud de las bandas metálicas. Está ampliamente desarrollado para el procesamiento profesional de bandas de cobre: garantizar una excelente planitud de la banda es su función principal, y los rodillos de trabajo se ajustan previamente según el grosor y la rectitud de la banda entrante.
- Espesor de banda de cobre de 0,08 a 1 mm
- Configuración de 23 rodillos
- Rodillos de trabajo con dureza HRC 64~66
- Potencia documentada de 3 kW
Beneficios clave
Por qué 23 rodillos para banda de cobre.
Corrección repartida en muchos pasos
La configuración de 23 rodillos reparte la corrección entre muchos puntos de contacto, que es lo que permite trabajar cobre desde 0,08 mm sin marcar la superficie.
Ajuste previo por banda entrante
Cuando la banda de cobre ingresa al equipo, los rodillos de trabajo se ajustan previamente según el grosor y la rectitud reales de entrada.
Desarrollado para cobre
El equipo está ampliamente desarrollado para el procesamiento profesional de bandas de cobre, no adaptado desde una configuración pensada para acero.
Dónde se utiliza
Dónde se utiliza.
- Líneas de nivelación de tensión de banda de cobre
- Fabricación de componentes eléctricos
- Sector de fabricación automotriz
- Procesamiento de carrocerías, puertas, techos y accesorios de vehículos
Para quién es
- Procesadores de banda de cobre para sistemas eléctricos
- Fabricantes de componentes eléctricos de alta conductividad
- Proveedores del sector automotriz
- Plantas que trabajan por debajo de 1 mm de espesor
Problemas que resuelve
- Marcas superficiales en banda de cobre fina y blanda
- Forma y planitud irregulares en la banda de entrada
- Ajuste de nivelación que no se adapta al espesor real
- Falta de una configuración específica para cobre
Características técnicas
Cómo está construido.
23 rodillos en configuración de tensión
El conjunto de 23 rodillos trabaja bajo tensión, combinando el estiramiento con la flexión repartida en muchos puntos de contacto.
Rodillos de trabajo HRC 64~66
La dureza documentada de los rodillos de trabajo es HRC 64~66, con dimensiones de trabajo documentadas de 2 a 2,5 mm en el conjunto.
Ajuste previo del conjunto
Los rodillos se ajustan antes del paso según el grosor y la rectitud de la banda entrante, que es lo que permite cubrir un rango tan amplio de espesor.
Especificaciones
Valores documentados de esta configuración. El dimensionado se fija sobre su programa de material.
| Configuración | 23 rodillos de tensión |
|---|---|
| Espesor de banda de cobre | 0,08 a 1 mm |
| Dureza de rodillos de trabajo | HRC 64~66 |
| Dimensión de trabajo documentada | 2 a 2,5 mm |
| Potencia documentada | 3 kW |
| Material principal | Banda de cobre |
| Ajuste | Previo, según grosor y rectitud de entrada |
Materiales
- Bastidor de acero de construcción para línea de nivelación
- Rodillos de trabajo templados a HRC 64~66
- Conjunto de 23 rodillos con rodillos de apoyo
Proceso de fabricación
Definición del material
El espesor y el ancho de la banda de cobre determinan el diámetro de rodillo y el paso del conjunto.
Fabricación del conjunto
Construcción del bastidor y montaje del conjunto de 23 rodillos con sus apoyos.
Mecanizado y temple de rodillos
Mecanizado y temple de los rodillos de trabajo hasta HRC 64~66.
Verificación del ajuste
Comprobación del mecanismo de ajuste previo de los rodillos de trabajo.
Control de calidad
- Verificación de dureza de los rodillos de trabajo
- Comprobación de la homogeneidad del conjunto de 23 rodillos
- Control del mecanismo de ajuste previo
- Prueba de planitud sobre banda de cobre del rango previsto
Opciones de personalización
- Configuración para el espesor real de su banda de cobre
- Adaptación a otros metales no férreos
- Dimensionado del conjunto según el ancho de trabajo
- Suministro del conjunto de rodillos como recambio
Guía de uso
- Ajustar los rodillos antes del paso según grosor y rectitud de entrada
- Registrar el ajuste por espesor para repetirlo entre bobinas
- Verificar el acabado superficial, crítico en cobre
- Revisar la homogeneidad del conjunto en parada programada
Comparativa
Frente a un nivelador convencional de pocos rodillos.
| Puntos de contacto | 23 rodillos reparten la corrección en incrementos que el cobre fino tolera |
|---|---|
| Espesor mínimo | Trabaja banda de cobre desde 0,08 mm |
| Ajuste | Previo y según el grosor y la rectitud reales de entrada |
| Especialización | Desarrollado para el procesamiento profesional de banda de cobre |
