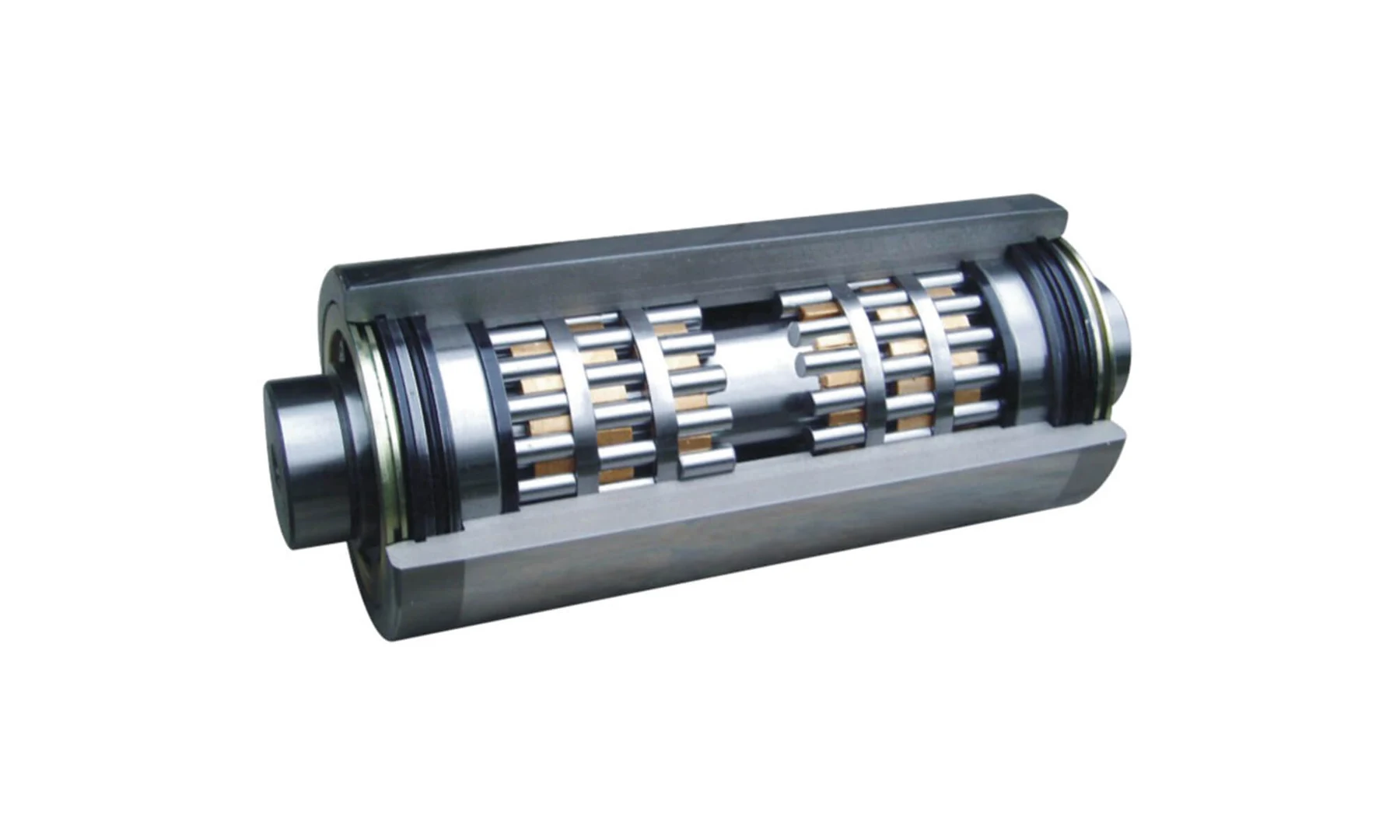

Rodillo de soporte de 74 mm para línea galvanizada de alta velocidad
Rodillo de soporte de alta calidad para línea galvanizada de alta velocidad, fabricado con material GCr15 y con el eje en acero 20CrMnTi carbonizado y enfriado rápidamente. Proporciona un apoyo estable que garantiza la planitud y la calidad de las placas o tiras de acero durante el proceso de estirado.
- Dimensiones de 74×192 mm
- Cuerpo en material GCr15 de alta calidad
- Eje en acero 20CrMnTi carbonizado y enfriado rápidamente
- Dureza superficial del eje entre HRC 58 y HRC 62
Beneficios clave
Las tres características declaradas del producto.
Alta resistencia al desgaste
Fabricado con material GCr15 de alta calidad, ofrece una resistencia excepcional al desgaste que prolonga significativamente su vida útil.
Excelente resistencia de soporte
Proporciona un apoyo estable que garantiza la planitud y la calidad de las placas o tiras de acero durante el proceso de estirado.
Fabricación de precisión
Las dimensiones de 74×192 se ejecutan mediante procesos avanzados para garantizar la precisión dimensional y la calidad de las superficies.
Dónde se utiliza
Dónde trabaja.
- Líneas galvanizadas de alta velocidad
- Estirado de chapas de acero
- Estirado de tiras de acero en línea continua
- Estirado de otros materiales metálicos
Para quién es
- Mantenimiento de líneas galvanizadas de alta velocidad
- Plantas que trabajan con el diámetro de 74 mm
- Responsables de calidad con problemas de planitud en el estirado
- Constructores de conjuntos de apoyo completos
Problemas que resuelve
- Apoyo inestable que compromete la planitud durante el estirado
- Desgaste rápido del rodillo de soporte en alta velocidad
- Falta de precisión dimensional y calidad superficial
- Rodillos desgastados que ya deben reemplazarse por columnas
Características técnicas
Especificaciones técnicas del conjunto.
Material del cuerpo GCr15
El cuerpo en GCr15 de alta calidad es lo que aporta la resistencia excepcional al desgaste bajo contacto rodante continuo.
Eje en 20CrMnTi carbonizado
El eje del rodillo de soporte está fabricado en acero 20CrMnTi, carbonizado y enfriado rápidamente, con la dureza superficial entre HRC 58 y HRC 62.
Sustitución por columnas
Una vez que los rodillos se han desgastado, deben reemplazarse por columnas, que es el criterio de sustitución que evita mezclar diámetros dentro del conjunto.
Especificaciones
Especificaciones documentadas de esta referencia. Otras medidas se fabrican según su plano.
| Dimensiones | 74×192 mm |
|---|---|
| Material del cuerpo | GCr15 de alta calidad |
| Material del eje | Acero 20CrMnTi carbonizado y enfriado rápidamente |
| Dureza superficial del eje | HRC 58 a HRC 62 |
| Aplicación | Línea galvanizada de alta velocidad |
| Criterio de sustitución | Reemplazo por columnas cuando los rodillos se desgastan |
| Procesos | Estirado de chapas, tiras y otros materiales metálicos |
Materiales
- Cuerpo en GCr15 de alta calidad
- Eje en acero 20CrMnTi carbonizado y enfriado rápidamente
- Acabado superficial de precisión
Proceso de fabricación
Selección de materiales
GCr15 para el cuerpo y 20CrMnTi para el eje, cada uno elegido por su función dentro del conjunto.
Mecanizado de precisión
Mecanizado a las dimensiones 74×192 mediante procesos avanzados que garantizan la precisión dimensional.
Carbonizado del eje
El eje se carboniza y se enfría rápidamente hasta alcanzar la dureza superficial de HRC 58 a HRC 62.
Acabado y verificación
Acabado de las superficies y control dimensional y de dureza antes del envío.
Control de calidad
- Verificación de la dureza superficial del eje entre HRC 58 y HRC 62
- Control dimensional frente a la medida 74×192
- Comprobación de la calidad de las superficies
- Verificación de homogeneidad dentro de la columna suministrada
Opciones de personalización
- Dimensiones distintas de 74×192 según el conjunto existente
- Fabricación a partir de la pieza desgastada si no hay plano
- Suministro por columnas completas
- Marcado con la referencia interna del cliente
Guía de uso
- Reemplazar por columnas y no pieza a pieza
- Verificar la dureza superficial del eje en la recepción
- Medir el diámetro del cuerpo en cada parada programada
- Registrar la planitud del producto como indicador de estado
Comparativa
Frente a un rodillo de soporte sin especificación de eje.
| Material del cuerpo | GCr15 de alta calidad con resistencia excepcional al desgaste |
|---|---|
| Material del eje | 20CrMnTi carbonizado y enfriado rápidamente, con dureza declarada |
| Precisión | Dimensiones 74×192 mediante procesos avanzados de fabricación |
| Criterio de servicio | Sustitución por columnas definida desde el diseño |
Productos relacionados
Rodillo de soporte de alta precisión en GCr15
Rodillo de respaldo en acero GCr15 de primera calidad con dureza HRC 58-62, para nivelado por tensión de banda de acero.
Ver detalles
Rodillo estabilizador de 74 mm para galvanizado de alta velocidad
Forja estandarizada y tratamiento térmico integrado, con dureza HRC 58, al nivel de los rodillos importados europeos y japoneses.
Ver detalles
Rodillo de respaldo de seguridad para niveladoras de rectificación
Rodillo de apoyo en GCr15 de alta calidad con dureza de 58 a 62 HRC, para apoyo estable en máquinas enderezadoras.
Ver detalles
Rodillo de respaldo para máquinas niveladoras de tensión
Componente decisivo de la máquina de estirado y nivelación, con dureza HRC 58 a 62 y diseño optimizado.
Ver detallesReferencias de proyectos relacionadas
Nivelación por tensión en línea de galvanizado de 1550 mm
Configuración de nivelador por tensión y casetes de precisión para una línea de galvanizado de 1550 mm de ancho en la industria siderúrgica.
Leer másRodillos de nivelador por tensión de 1450 mm en línea de galvanizado
Suministro de rodillos de trabajo cromados y rodillos de respaldo para un nivelador por tensión de 1450 mm en línea de galvanizado.
Leer másArtículos técnicos relacionados
Por qué la planitud vuelve después del corte y qué hacer al respecto
La hoja sale plana de la cizalla y se arquea al apilarse. Las tres causas habituales y cómo distinguirlas.
Leer másCuándo el problema está en el rodillo de respaldo y no en el de trabajo
Cómo distinguir un problema de rodillos de trabajo de uno de apoyo, y por qué GCr15 es el material que aparece siempre en esta fila.
Leer másGCr15, 20CrMnTi y aceros de herramienta: qué material para qué rodillo
Por qué el rodillo de apoyo, el de trabajo y el eje no llevan el mismo material, y qué aporta cada uno.
Leer másPreguntas frecuentes sobre Rodillo de soporte de 74 mm con eje en 20CrMnTi
¿De qué material es el eje?
De acero 20CrMnTi, carbonizado y enfriado rápidamente, con la dureza superficial comprendida entre HRC 58 y HRC 62.
¿Qué significa reemplazar por columnas?
Que cuando los rodillos se desgastan deben sustituirse por conjuntos completos y no de forma individual, para no mezclar diámetros dentro de la columna.
¿Qué dimensiones tiene?
74×192 mm, fabricadas mediante procesos avanzados para garantizar la precisión dimensional y la calidad de las superficies.
¿Para qué procesos sirve?
Para el estirado de chapas de acero, de tiras de acero y de otros materiales metálicos, en línea galvanizada de alta velocidad.
¿Por qué dos materiales distintos?
Porque cuerpo y eje cumplen funciones distintas: el GCr15 aporta la resistencia al desgaste del contacto rodante y el 20CrMnTi carbonizado, la dureza superficial y la tenacidad del eje.
¿Su línea galvanizada usa soportes de 74 mm?
Envíe las dimensiones y el plano del conjunto y le coticemos la columna completa.
