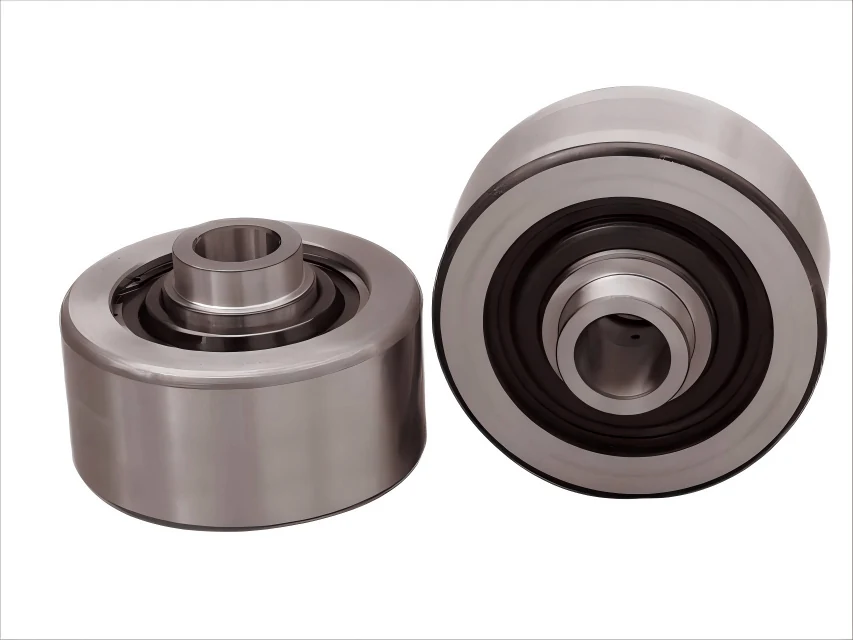

Ruedas de rodillos cilíndricos serie N28 para cadenas transportadoras
Rodillos cilíndricos de la serie N28 diseñados específicamente para las aplicaciones de transportadores más exigentes en las líneas de procesamiento metalúrgico. Están fabricados para ofrecer una fiabilidad de rendimiento excepcional bajo cargas mecánicas extremas y condiciones operativas duras.
- Capacidad de carga de hasta 28 kN
- Acero de rodamiento endurecido total
- Pulido de alta precisión
- Dureza documentada HRC 58-62
Beneficios clave
Qué exige el transporte metalúrgico.
Fiabilidad bajo carga extrema
Están fabricados para ofrecer una fiabilidad de rendimiento excepcional bajo cargas mecánicas extremas y condiciones operativas duras, que es lo normal en el transporte metalúrgico.
Resistencia al desgaste
El material endurecido y el pulido de alta precisión aseguran mayor resistencia al desgaste y una vida útil más larga.
Diseñados para transportadores
Están diseñados específicamente para las aplicaciones de transportadores más exigentes de las líneas de procesamiento metalúrgico, no adaptados desde otra aplicación.
Dónde se utiliza
Dónde trabajan.
- Cadenas transportadoras de líneas de procesamiento metalúrgico
- Transportadores sometidos a cargas mecánicas extremas
- Instalaciones con condiciones operativas duras
- Aplicaciones de transporte con carga por rueda elevada
Para quién es
- Plantas metalúrgicas con cadenas transportadoras
- Mantenimiento de sistemas de transporte de carga elevada
- Fabricantes de transportadores para industria pesada
- Responsables de fiabilidad con desgaste rápido de ruedas
Problemas que resuelve
- Desgaste rápido de la rueda bajo carga mecánica extrema
- Fallo de la cadena transportadora por rodadura deficiente
- Vida útil corta en condiciones operativas duras
- Falta de una referencia dimensionada para carga por rueda alta
Características técnicas
Cómo están construidas.
Endurecimiento total del material
El acero de rodamiento endurecido en todo su volumen, y no solo en la superficie, es lo que sostiene el comportamiento bajo carga extrema y desgaste.
Pulido de alta precisión
El pulido de alta precisión de la superficie de rodadura reduce el desgaste y prolonga la vida útil del conjunto rueda-carril.
Rango dimensional de la serie
La serie cubre diámetros de rodillo documentados de 19,2 a 41,75 mm y diámetros exteriores de 85 a 175 mm.
Especificaciones
Valores documentados de la serie N28. La referencia se fija con la carga por rueda y el paso de cadena.
| Serie | N28 |
|---|---|
| Capacidad de carga | Hasta 28 kN |
| Material | Acero de rodamiento endurecido total |
| Dureza | HRC 58-62 |
| Diámetro de rodillo | 19,2 a 41,75 mm |
| Diámetro exterior | 85 a 175 mm |
| Capacidad de carga documentada del rango | 133 a 306 kN y 174 a 426 kN según referencia |
Materiales
- Acero de rodamiento endurecido en todo su volumen
- Superficie de rodadura pulida de alta precisión
- Elementos rodantes cilíndricos rectificados
Proceso de fabricación
Definición de la aplicación
El paso de cadena, la carga por rueda y las condiciones operativas determinan la referencia dentro del rango de la serie.
Mecanizado
Mecanizado de la rueda y de los elementos rodantes dentro del rango dimensional de la serie.
Endurecimiento total
Tratamiento térmico que endurece el acero en todo su volumen hasta HRC 58-62.
Pulido de alta precisión
Pulido final de la superficie de rodadura, que es lo que aporta la resistencia al desgaste y la larga vida útil.
Control de calidad
- Verificación de dureza en el rango HRC 58-62
- Control dimensional dentro del rango de la serie
- Comprobación del acabado de la superficie de rodadura
- Verificación de la capacidad de carga frente a la especificación
Opciones de personalización
- Referencias dentro del rango documentado de la serie
- Dimensionado según paso de cadena y carga por rueda
- Configuración para condiciones operativas particulares
- Marcado con la referencia interna del cliente
Guía de uso
- Confirmar el paso de cadena y la carga real por rueda
- Verificar el estado de la superficie de rodadura en revisión
- Sustituir el juego de ruedas para no mezclar diámetros
- Registrar las horas de servicio para ajustar el intervalo
Comparativa
Frente a una rueda de transportador estándar.
| Material | Acero de rodamiento endurecido en todo su volumen, no solo en superficie |
|---|---|
| Acabado | Pulido de alta precisión de la superficie de rodadura |
| Capacidad de carga | Hasta 28 kN por rueda en la serie N28 |
| Diseño | Específico para transportadores de líneas metalúrgicas exigentes |
Productos relacionados
Rodamientos de complemento completo para bombas FRAC
Construcción sin jaula para bombas FRAC de hasta 150 MPa y 400 rpm, con vida útil documentada de 2.500 horas frente a 800-1.200 h.
Ver detalles
Rodamientos no estándar NU/NUP y sin jaula SL/NUTR/NNTR
Rodillos cilíndricos radiales NU/NUP y series sin jaula SL, NUTR y NNTR, fabricados según sus planos y condiciones de trabajo.
Ver detalles
Rodamientos cilíndricos tipo perno NUKR 35 para ruedas
Anillo exterior de pared gruesa y perno sólido, para cargas radiales elevadas en rieles y transmisiones por leva.
Ver detalles
Rodamientos serie SL18 para energía eólica
Diseñados para turbinas eólicas, con sellado avanzado, trazabilidad total y certificación de calidad.
Ver detallesArtículos técnicos relacionados
Rodamientos de complemento completo: cuándo sí y cuándo no
Qué se gana al eliminar la jaula, qué se pierde, y cómo decidirlo con el régimen y el tipo de carga reales.
Leer másCómo se fabrica un repuesto cuando ya no existe el plano
El procedimiento que seguimos cuando el constructor original ya no atiende la referencia, y qué debe exigir en cada paso.
Leer másPreguntas frecuentes sobre Ruedas de rodillos cilíndricos serie N28
¿Qué carga soportan?
La capacidad de carga documentada de la serie N28 es de hasta 28 kN por rueda.
¿Qué significa endurecido total?
Que el acero de rodamiento está endurecido en todo su volumen y no solo en la superficie, lo que sostiene el comportamiento bajo carga mecánica extrema.
¿Qué rango dimensional cubre la serie?
Diámetros de rodillo documentados de 19,2 a 41,75 mm y diámetros exteriores de 85 a 175 mm.
¿Sirven para cualquier cadena transportadora?
Están diseñadas para las aplicaciones de transportadores más exigentes de las líneas metalúrgicas. Indique el paso de cadena y la carga por rueda para confirmar la referencia.
¿Qué dureza tienen?
El rango de dureza documentado es HRC 58-62.
¿Qué carga soporta cada rueda de su transportador?
Envíe el paso de cadena, la carga por rueda y las condiciones operativas y le indicaremos la referencia.
