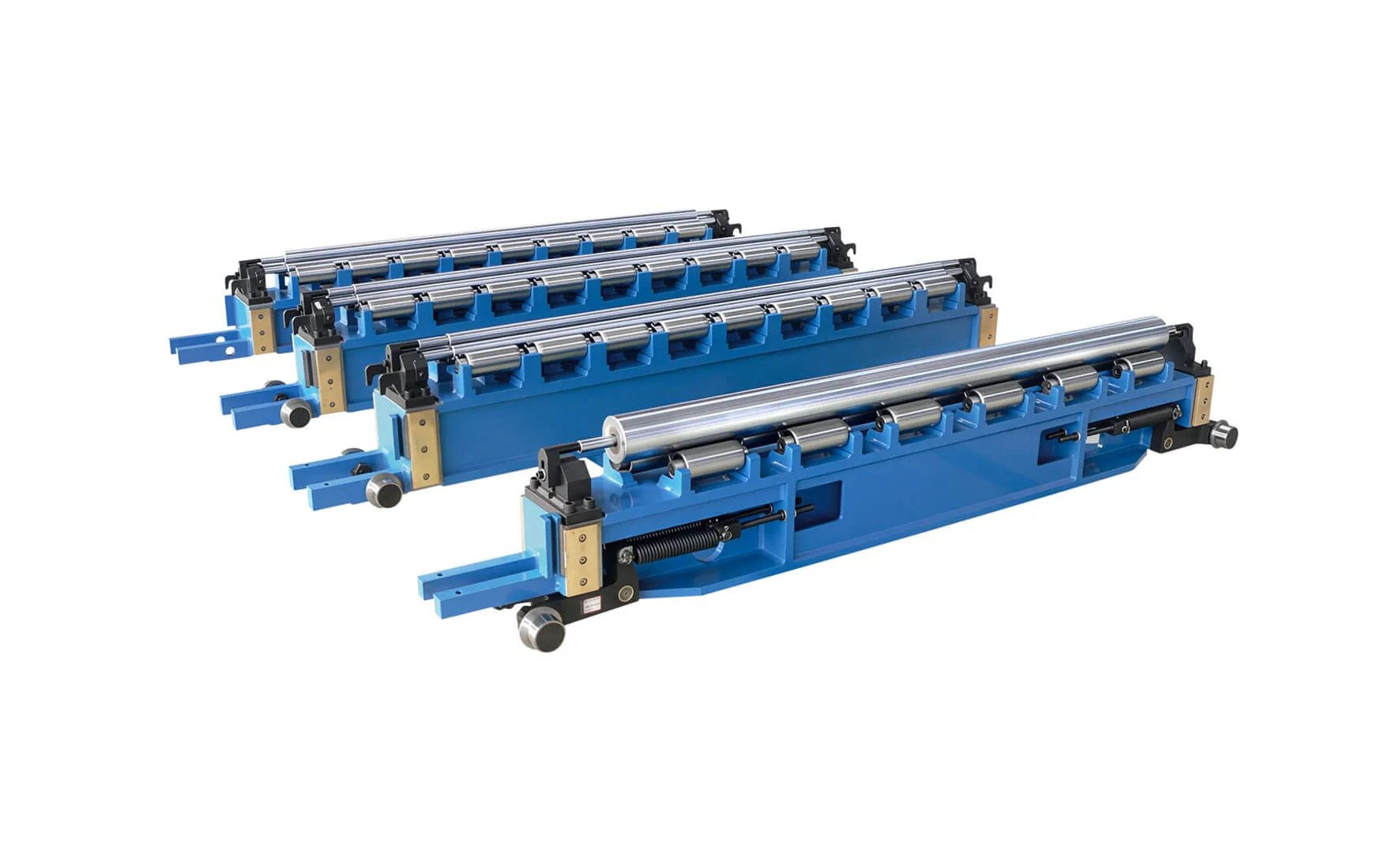

Caja de rodillos de enderezador por tensión de alta dureza
La caja de rodillos de la máquina de rectificación por tensión es el componente clave del equipo y se utiliza ampliamente en todo el proceso de fabricación de bandas de acero laminadas a frío y chapas metálicas. Su función principal es soportar los rodillos de trabajo y los intermedios, manteniendo estable la forma de las chapas.
- Dureza documentada HRC 63-65
- Capa endurecida de 3 a 5 mm
- Recubrimiento de 0,03 a 0,05 mm
- Para bandas laminadas en frío y chapas metálicas
Beneficios clave
Qué aporta a la línea de rectificación.
Alta precisión con baja pérdida
Es un elemento esencial para garantizar un funcionamiento de alta precisión, estabilidad y baja pérdida en la línea de producción.
Mejora la eficiencia general
Mejora significativamente la eficiencia general de la línea y optimiza la rectitud de los productos terminados.
Se adapta a distintas líneas
Se adapta a diversos tipos de líneas de producción para chapas metalúrgicas y bandas metálicas, no a un único modelo de máquina.
Dónde se utiliza
Dónde trabaja.
- Máquinas de rectificación por tensión de chapas y bandas
- Proceso de fabricación de bandas de acero laminadas a frío
- Líneas de producción de chapas metalúrgicas
- Conjuntos que requieren estabilidad de forma durante todo el proceso
Para quién es
- Plantas con equipos de rectificación por tensión de distintos tipos
- Mantenimiento de líneas de banda laminada en frío
- Responsables de producción con pérdidas por inestabilidad de forma
- Constructores que montan cajas de rodillos completas
Problemas que resuelve
- Inestabilidad de la forma de la chapa durante el proceso
- Pérdidas de material por falta de precisión en la línea
- Rectitud insuficiente en los productos terminados
- Desgaste acelerado de la caja de rodillos en servicio
Características técnicas
Qué le da la resistencia.
Dureza HRC 63-65
La alta dureza documentada es la base de la mayor resistencia al desgaste que caracteriza a esta caja frente a una convencional.
Capa endurecida de 3 a 5 mm
La profundidad de la capa endurecida permite que la pieza conserve su comportamiento a lo largo de rectificados sucesivos.
Recubrimiento de 0,03 a 0,05 mm
El recubrimiento de espesor controlado aporta la superficie de trabajo que preserva el acabado de la chapa.
Especificaciones
Construcción estándar. Las cotas se ejecutan según la máquina de rectificación de destino.
| Dureza | HRC 63-65 |
|---|---|
| Profundidad de capa endurecida | 3 a 5 mm |
| Espesor de recubrimiento | 0,03 a 0,05 mm |
| Función | Soporte de rodillos de trabajo e intermedios |
| Aplicación | Bandas de acero laminadas a frío y chapas metálicas |
| Adaptabilidad | Diversos tipos de líneas de producción |
| Dimensiones | Según la máquina de rectificación por tensión |
Materiales
- Acero templado hasta HRC 63-65
- Capa endurecida de 3 a 5 mm en el cuerpo
- Superficie de trabajo con recubrimiento controlado
Proceso de fabricación
Mecanizado de la caja
Mecanizado del bastidor y de los alojamientos según la máquina de rectificación de destino.
Mecanizado de rodillos
Mecanizado del conjunto que soporta los rodillos de trabajo e intermedios.
Tratamiento térmico
Temple hasta HRC 63-65 con capa endurecida de 3 a 5 mm.
Recubrimiento y montaje
Aplicación del recubrimiento de 0,03 a 0,05 mm y montaje verificado del conjunto.
Control de calidad
- Verificación de dureza dentro del rango HRC 63-65
- Comprobación de la profundidad de capa endurecida
- Medición del espesor de recubrimiento
- Verificación dimensional del conjunto montado
Opciones de personalización
- Cotas según la máquina de rectificación por tensión existente
- Configuración para chapa metalúrgica o banda metálica
- Fabricación a partir de la caja desgastada si no hay plano
- Caja de recambio para el ciclo de rectificado
Guía de uso
- Verificar la estabilidad de forma de la chapa como indicador de estado
- Sustituir la caja completa antes que piezas sueltas
- Registrar la rectitud del producto terminado antes y después del cambio
- Rectificar la caja retirada fuera de línea
Comparativa
Frente a una caja de rodillos convencional.
| Dureza | HRC 63-65 documentado, con mayor resistencia al desgaste |
|---|---|
| Capa endurecida | 3 a 5 mm de profundidad para rectificados sucesivos |
| Efecto en la línea | Funcionamiento de alta precisión, estabilidad y baja pérdida |
| Compatibilidad | Se adapta a diversos tipos de líneas de chapa y banda |
Productos relacionados
Cassettes de rodillos para trituradora de escala de 1660 mm
Conjunto de soporte para máquina equilibradora de tensión, con carga de 3000 kN, tolerancia de 0,05 mm y 20.000 horas de servicio.
Ver detallesCartuchos de rodillos niveladores con rodillo de 16 mm
Cartucho de clase alta precisión con rodillo de trabajo de 16 mm que alarga la vida útil de la lámina metálica.
Ver detalles
Cartuchos de rodillos de precisión para niveladores de tensión
Cartuchos que garantizan precisión y durabilidad en el procesamiento de láminas y tiras, con dureza HRC 63–65 y cromado de 0,03–0,05 mm.
Ver detalles
Sistema de rodillos para niveladora de 23 rodillos
Configuración multirrodillo calibrada con tecnología de eliminación de microtensiones para cobre, aluminio y aceros especiales.
Ver detallesReferencias de proyectos relacionadas
Nivelación por tensión en línea de galvanizado de 1550 mm
Configuración de nivelador por tensión y casetes de precisión para una línea de galvanizado de 1550 mm de ancho en la industria siderúrgica.
Leer más
Rompeescala en línea de decapado de 1850 mm
Configuración de rompeescala y casetes de rodillos para la entrada de una línea de decapado de 1850 mm de ancho.
Leer másPreguntas frecuentes sobre Caja de rodillos precisa de enderezador por tensión
¿Cuál es su función principal?
Soportar los rodillos de trabajo y los rodillos intermedios manteniendo estable la forma de las chapas durante el proceso de rectificación por tensión.
¿Qué dureza tiene?
La dureza documentada es HRC 63-65, con capa endurecida de 3 a 5 mm y recubrimiento de 0,03 a 0,05 mm.
¿Sirve para cualquier línea?
Se adapta a diversos tipos de líneas de producción para chapas metalúrgicas y bandas metálicas. Las cotas concretas se ejecutan según su máquina.
¿Qué mejora se nota en producción?
Mejora significativamente la eficiencia general de la línea y optimiza la rectitud de los productos terminados, con menor pérdida de material.
¿Fabrican sin plano?
Sí, a partir de la caja desgastada, reconstruyendo las cotas y documentando la especificación antes de fabricar.
¿Su caja de rodillos ha perdido precisión?
Envíe el plano o las cotas de la caja actual y le coticemos el repuesto completo.
