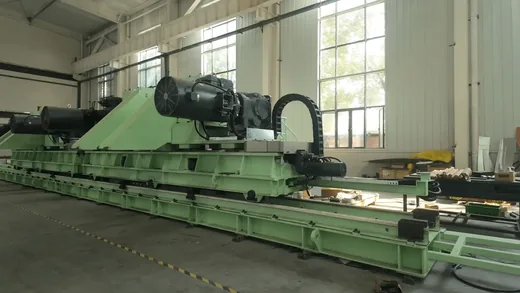

Cortadora de recortes para máquina de corte a longitud fija
Equipo auxiliar metalúrgico indispensable integrado a la máquina de corte a longitud fija de la línea de procesamiento de chapas de aluminio. Trocea de forma automática los bordes residuales generados en el proceso de corte de láminas, y los fragmentos circulan por el canal de evacuación de recortes hasta depositarse en la caja de residuos.
- Integrada a la máquina de corte a longitud fija
- Troceado automático de los bordes residuales
- Canal de evacuación hasta la caja de residuos
- Doble bastidor y doble eje portacuchillas
Beneficios clave
Qué resuelve dentro de la línea de corte a longitud.
Recolección y reciclaje simplificados
Los fragmentos circulan por el canal de evacuación hasta la caja de residuos, lo que simplifica notablemente las labores de recolección y reciclaje de residuos metálicos de la línea.
Elevada eficiencia de troceado
El diseño adaptado al funcionamiento continuo de la máquina de corte a longitud fija presenta una elevada eficiencia de troceado durante toda la producción.
Operación constante y estable
La estructura de doble bastidor con accionamiento independiente por lado sostiene una operación constante y estable a lo largo de todo el ciclo productivo.
Dónde se utiliza
Dónde se instala.
- Máquina de corte a longitud fija de línea de chapa de aluminio
- Líneas de corte de láminas con generación continua de recorte
- Instalaciones con caja de residuos y canal de evacuación
- Producción continua que no admite paradas por atasco de recorte
Para quién es
- Líneas de procesamiento de chapas de aluminio
- Plantas con máquina de corte a longitud fija en servicio
- Responsables de producción que gestionan residuo metálico a pie de línea
- Instalaciones con exigencia de funcionamiento continuo
Problemas que resuelve
- Bordes residuales que se acumulan y detienen la línea
- Recolección manual de residuos metálicos, lenta y costosa
- Baja eficiencia de troceado en producción continua
- Inestabilidad del equipo auxiliar durante el ciclo productivo
Características técnicas
Cómo está construida.
Doble bastidor y doble eje
La estructura de doble bastidor y doble eje portacuchillas permite tratar por separado cada uno de los bordes residuales generados.
Accionamiento independiente por lado
Cada lado dispone de su propio sistema de accionamiento, lo que evita que una incidencia en un lado paralice toda la evacuación.
Canal de evacuación integrado
Los fragmentos tras el troceado circulan por el canal de evacuación de recortes hasta depositarse directamente en la caja de residuos.
Especificaciones
Configuración estándar como accesorio de corte a longitud fija. El dimensionado se ajusta al recorte real de su línea.
| Función | Troceado automático de bordes residuales |
|---|---|
| Estructura | Doble bastidor y doble eje portacuchillas |
| Accionamiento | Sistema independiente para cada lado |
| Evacuación | Canal de recortes hasta caja de residuos |
| Integración | Accesorio de la máquina de corte a longitud fija |
| Línea típica | Procesamiento de chapas de aluminio |
| Régimen | Funcionamiento continuo |
Materiales
- Doble bastidor de acero de construcción
- Ejes portacuchillas con cuchillas de acero tratado
- Canal de evacuación de recortes
Proceso de fabricación
Dimensionado del troceado
El espesor y el ancho del recorte determinan la capacidad de troceado y la energía de corte necesaria.
Fabricación del doble bastidor
Construcción de los dos bastidores con sus ejes portacuchillas y accionamientos independientes.
Mecanizado de cuchillas
Mecanizado y tratamiento de las cuchillas de troceado.
Integración del canal
Montaje del canal de evacuación hasta la caja de residuos de la instalación.
Control de calidad
- Verificación de la sincronización con la máquina de corte
- Comprobación de los accionamientos independientes de ambos lados
- Control del recorrido de evacuación hasta la caja de residuos
- Prueba de eficiencia de troceado sobre el recorte previsto
Opciones de personalización
- Longitud de trozo según la gestión de residuo de la planta
- Material de cuchilla según el metal procesado
- Disposición del canal de evacuación según el emplazamiento
- Dimensionado para el ancho de recorte real de su línea
Guía de uso
- Verificar el canal de evacuación antes de cada campaña
- Comprobar la sincronización con el ritmo de la máquina de corte
- Sustituir el filo por criterio de tonelaje de recorte
- Vaciar la caja de residuos dentro del ciclo previsto
Comparativa
Frente a evacuar el recorte sin troceado.
| Manipulación | Troceado automático frente a recolección manual de tira continua |
|---|---|
| Estructura | Doble bastidor y doble eje, con accionamiento independiente por lado |
| Eficiencia | Elevada eficiencia de troceado adaptada al funcionamiento continuo |
| Gestión de residuo | Descarga directa a la caja de residuos por canal de evacuación |
Productos relacionados
Cortador de chatarra de doble rodillo para metalurgia
Dos bastidores independientes, cada uno con eje de cuchillas superior e inferior y su propio motor, reductor y acoplamiento.
Ver detalles
Rompedor de cascarilla para banda de ancho medio
Rompeescala para línea de decapado push-pull de 800–1.350 mm y 1,5–4,0 mm, con alargamiento plástico de hasta el 7 %.
Ver detalles
Cizalla rotativa de recorte de una y doble cabeza
Desviación axial de la cara de cuchilla ≤0,005 mm y precisión de anchura de recorte inferior a 1 mm, con cambio de cuchillas en línea en la versión de doble cabeza.
Ver detalles
Máquina recubridora por rodillos
Aplica pintura y solución de pasivación sobre banda de 450 a 2200 mm y 0,15 a 3 mm, a velocidades de 70 a 260 m/min.
Ver detalles
Preguntas frecuentes sobre Cortadora de recortes para máquina de corte a longitud fija
¿Es un equipo independiente o un accesorio?
Es un equipo auxiliar metalúrgico integrado a la máquina de corte a longitud fija, instalado como accesorio complementario de ella.
¿Dónde acaban los fragmentos?
Circulan por el canal de evacuación de recortes hasta depositarse en la caja de residuos, lo que simplifica la recolección y el reciclaje de residuos metálicos.
¿Por qué doble bastidor y doble eje?
Porque el corte genera bordes residuales en ambos lados. Con accionamiento independiente en cada uno, una incidencia en un lado no paraliza la evacuación completa.
¿Está pensado para producción continua?
Sí. El diseño está adaptado al funcionamiento continuo de la máquina de corte a longitud fija, con elevada eficiencia de troceado y operación constante y estable.
¿Sirve para materiales distintos del aluminio?
La aplicación documentada es la línea de procesamiento de chapas de aluminio. Para otros metales cambian las cuchillas y la energía de corte, no el principio.
¿Su línea de corte genera recorte continuo?
Envíe el espesor, el ancho de recorte y el ritmo de corte y dimensionaremos la cortadora de recortes.
