Terminales para Cable
Los terminales para cable están diseñados para terminar cables con un perno, tornillo o clip de resorte. La terminal del cable también está equipada con un indicador de capacidad de terminales para garantizar que se termina el cable del tamaño correcto. Las orejetas de compresión son una forma rentable de terminar cabl
| Material | Bimetálico |
|---|
¿Necesita otra medida? Envíenos la sección del conductor o el plano por WhatsApp y le confirmamos la referencia equivalente de la misma serie.
Quién lo usa
- Montadores de tableros eléctricos y centros de control de motores
- Contratistas de subestaciones y obra electromecánica industrial
- Distribuidoras eléctricas en trabajos de acometida y puesta a tierra
Qué problema resuelve
- La conexión directa entre barra de cobre y cable de aluminio genera par galvánico y calentamiento
- Un terminal fuera de rango deja la compresión incompleta y aumenta la resistencia de contacto
- La falta de estañado expone el cobre a oxidación en ambientes húmedos o salinos
Qué gana con este producto
- Transición cobre–aluminio resuelta con terminal bimetálico, sin par galvánico en el punto de conexión
- Cobre electrolítico estañado para mejor conductividad y resistencia a la corrosión
- Series DTL-1, DTL-2, DTL2-S, SC y DT con tablas dimensionales completas por sección
Especificación Técnica y Descripción Completa
Terminales para Cable
Los terminales para cable están diseñados para terminar cables con un perno, tornillo o clip de resorte. La terminal del cable también está equipada con un indicador de capacidad de terminales para garantizar que se termina el cable del tamaño correcto. Las orejetas de compresión son una forma rentable de terminar cables y son perfectas para aplicaciones de campo.
Material de la terminal del cable
Está hecho de aluminio y cobre, brinda una conexión segura y confiable. La construcción de aluminio y cobre de este conector brinda una conexión segura y confiable.
Tipos de terminal
Los terminales de batería son adecuados para una amplia gama de tamaños de conductores, lo que los convierte en una opción versátil para muchas aplicaciones.
Terminal de cable DTL-2
| Model | φ | D(mm) | d(mm) | L(mm) | L1(mm) |
|---|---|---|---|---|---|
| DTL-2-10 | φ13 | 16 | 5.5 | 87 | 42 |
| DTL-2-16 | φ13 | 16 | 6.5 | 87 | 42 |
| DTL-2-25 | φ13 | 16 | 8 | 87 | 42 |
| DTL-2-35 | φ13 | 16 | 9 | 87 | 42 |
| DTL-2-50 | φ13 | 20 | 11 | 87 | 43 |
| DTL-2-70 | φ13 | 20 | 12.5 | 87 | 43 |
| DTL-2-95 | φ13 | 20 | 13.5 | 87 | 43 |
| DTL-2-120 | φ13 | 25 | 15.5 | 111 | 60 |
| DTL-2-150 | φ13 | 25 | 17.5 | 111 | 60 |
| DTL-2-185 | φ13 | 32 | 19.5 | 116 | 60 |
| DTL-2-240 | φ13 | 32 | 22.5 | 116 | 60 |
| DTL-2-300 | φ13 | 34 | 23.5 | 120 | 62 |
Desplace la tabla horizontalmente para ver todas las columnas.
Terminal Compresión DTL-1
| Model | φ | D(mm) | d(mm) | L(mm) | L1(mm) | B(mm) |
|---|---|---|---|---|---|---|
| DTL-1-10 | φ8.5 | 10 | 6 | 68 | 28 | 16 |
| DTL-1-16 | φ8.5 | 11 | 6 | 70 | 30 | 16 |
| DTL-1-25 | φ8.5 | 12 | 7 | 75 | 34 | 18 |
| DTL-1-35 | φ10.5 | 14 | 8.5 | 85 | 38 | 20.5 |
| DTL-1-50 | φ10.5 | 16 | 9.8 | 90 | 40 | 23 |
| DTL-1-70 | φ12.5 | 18 | 11.5 | 102 | 48 | 26 |
| DTL-1-95 | φ12.5 | 21 | 13.5 | 112 | 50 | 28 |
| DTL-1-120 | φ14.5 | 23 | 15 | 120 | 53 | 30 |
| DTL-1-150 | φ14.5 | 25 | 16.5 | 126 | 56 | 34 |
| DTL-1-185 | φ16.5 | 27 | 18.5 | 133 | 58 | 37 |
| DTL-1-240 | φ16.5 | 30 | 21 | 140 | 60 | 40 |
| DTL-1-300 | φ21 | 34 | 23.5 | 160 | 65 | 50 |
| DTL-1-400 | φ21 | 38 | 27 | 170 | 70 | 55 |
| DTL-1-500 | φ21 | 45 | 29 | 225 | 75 | 60 |
| DTL-1-630 | — | 54 | 35 | 245 | 80 | 80 |
| DTL-1-800 | — | 60 | 38 | 270 | 90 | 100 |
Desplace la tabla horizontalmente para ver todas las columnas.
Terminal de cable STL-2-S
| Item No. | Dimension(mm) | ||||||
|---|---|---|---|---|---|---|---|
| D | d | d1 | L | L1 | S | W | |
| DTL2-S-10 | 16 | 4.5 | 8.5 | 87 | 42 | 4.2 | 14 |
| DTL2-S-16 | 16 | 5.5 | 8.5 | 87 | 42 | 4.2 | 14 |
| DTL2-S-25 | 16 | 7 | 8.5 | 87 | 42 | 4.2 | 14 |
| DTL2-S-35 | 16 | 8.5 | 8.5 | 87 | 42 | 4.2 | 14 |
| DTL2-S-50 | 20 | 9.5 | 10.5 | 100 | 50 | 5.2 | 17 |
| DTL2-S-70 | 20 | 11.5 | 10.5 | 100 | 50 | 5.2 | 17 |
| DTL2-S-95 | 20 | 13 | 10.5 | 100 | 50 | 5.2 | 17 |
| DTL2-S-120 | 25 | 15 | 13 | 120 | 60 | 6.2 | 21 |
| DTL2-S-150 | 25 | 16.5 | 13 | 120 | 60 | 6.2 | 21 |
| DTL2-S-185 | 32 | 18 | 13 | 125 | 60 | 7.2 | 25 |
| DTL2-S-240 | 32 | 19.5 | 13 | 125 | 60 | 7.2 | 25 |
| DTL2-S-300 | 34 | 23.5 | 13 | 145 | 65 | 8 | 30 |
| DTL2-S-400 | 40 | 26 | 13 | 150 | 70 | 8 | 32 |
| DTL2-S-500 | 40 | 29 | 13 | 150 | 70 | 8 | 32 |
Desplace la tabla horizontalmente para ver todas las columnas.
| Type | Dimension | ||||
|---|---|---|---|---|---|
| d | D | L1 | L | B | |
| DTL-2-35 | 8.5 | 16 | 40 | 117 | 22 |
| DTL-2-50 | 9.8 | 16 | 42 | 117 | 22 |
| DTL-2-70 | 11.5 | 18 | 48 | 133 | 28 |
| DTL-2-95 | 13.5 | 21 | 52 | 144 | 28 |
| DTL-2-120 | 15 | 23 | 53 | 148 | 34 |
| DTL-2-150 | 16.5 | 25 | 56 | 152 | 34 |
| DTL-2-185 | 18.5 | 27 | 58 | 163 | 40 |
| DTL-2-240 | 21 | 30 | 60 | 168 | 40 |
| DTL-2-300 | 24 | 34 | 65 | 180 | 50 |
| DTL-2-400 | 27 | 38 | 70 | 192 | 50 |
Desplace la tabla horizontalmente para ver todas las columnas.
Descarga de catálogo
Si desea saber más sobre el precio del producto y obtener muestras gratuitas, no dude en hacérmelo saber.

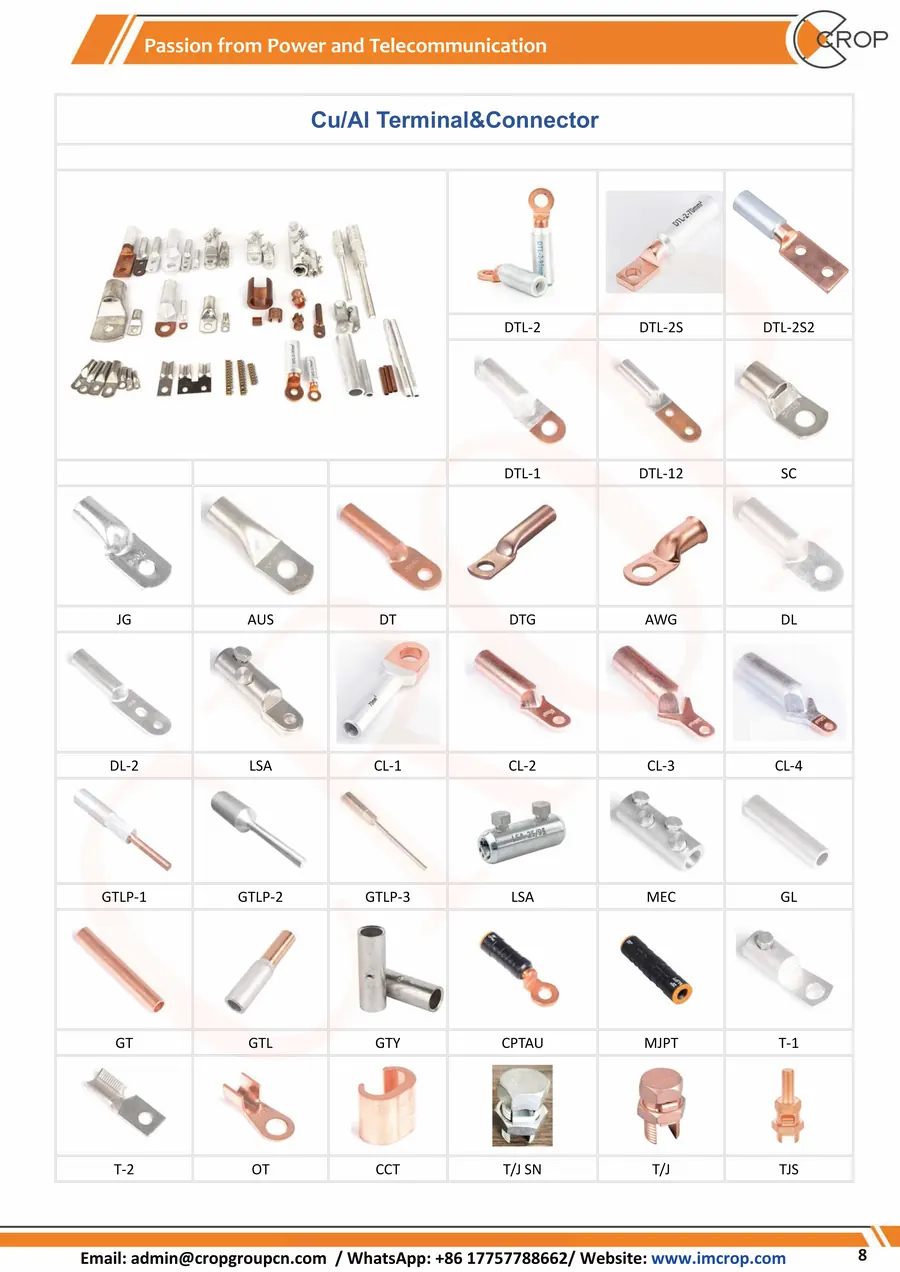

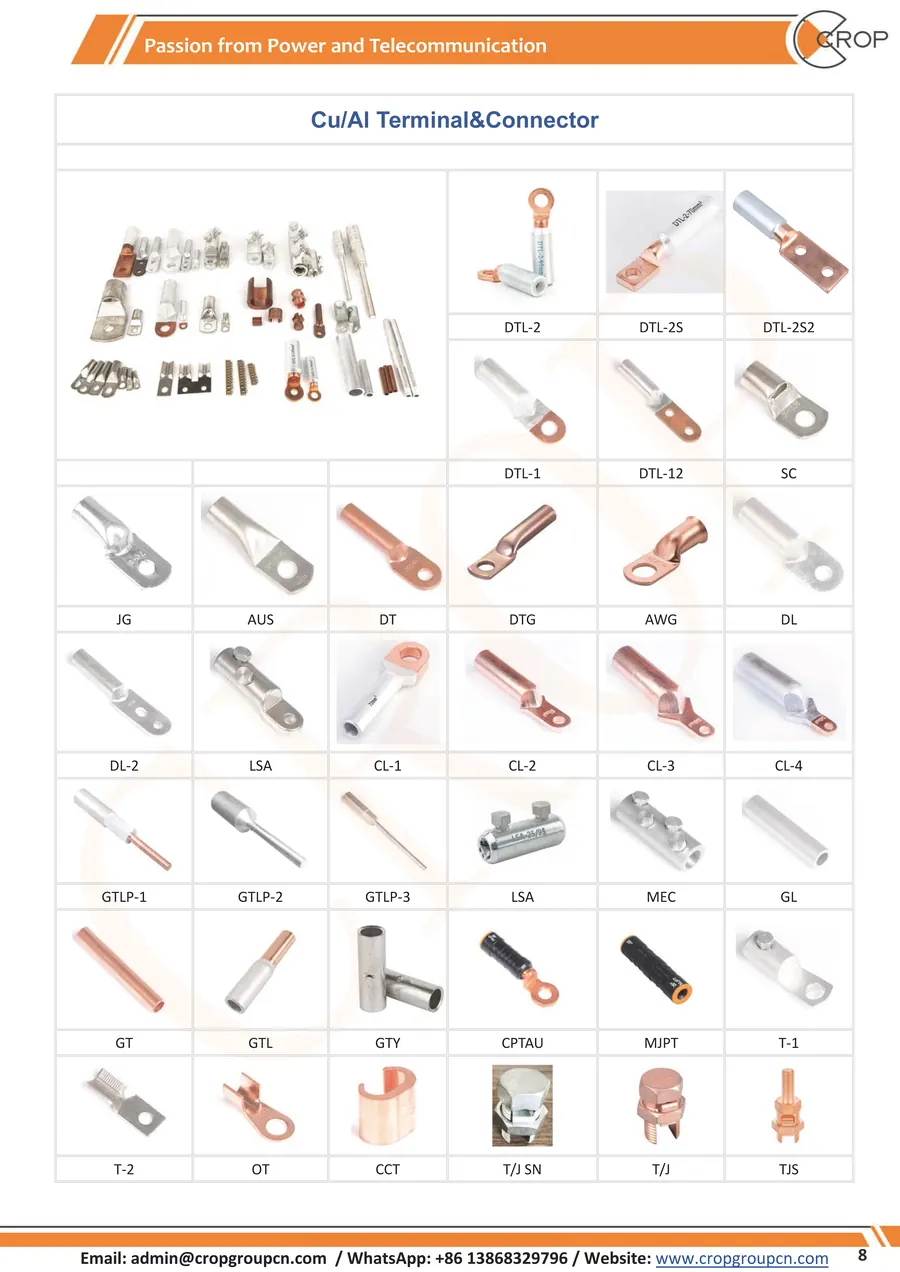

Esquemas y detalle del producto
Control de calidad y normas declaradas
Cobre electrolítico estañado · Aluminio y bimetálico Al/Cu
Verificación dimensional y ensayo eléctrico en laboratorio propio antes del embalaje. Los certificados y protocolos de ensayo se envían bajo solicitud junto con la oferta.
Ver equipamiento y control de calidadPersonalización y OEM
Aceptamos fabricación OEM y personalización según muestra o plano: marcado, color del cuerpo, longitudes especiales y embalaje con su marca.
