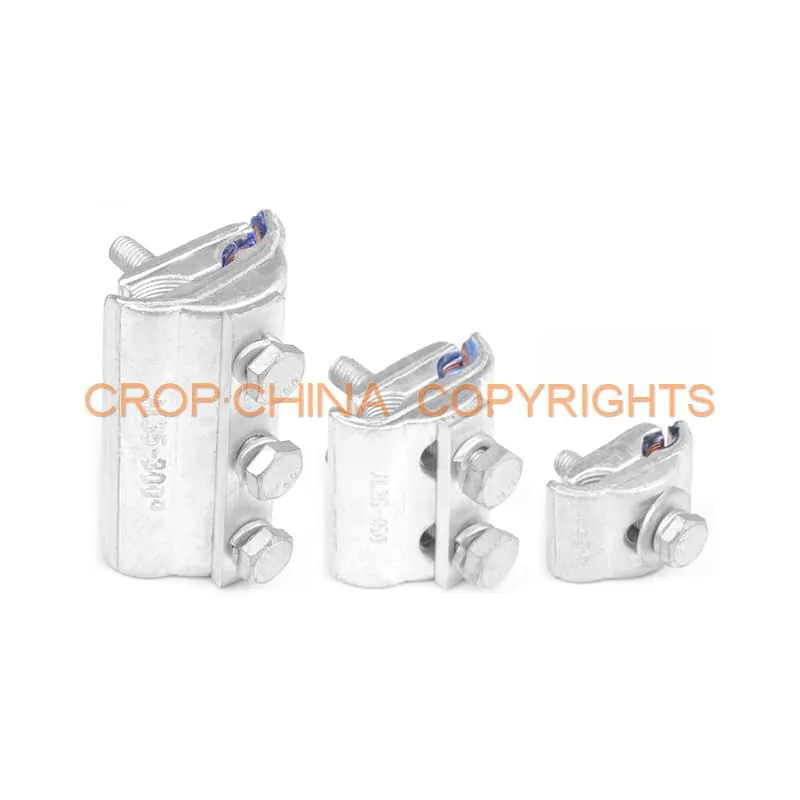

Conector Bimetalico de Tres Pernos
Conector Bimetalico de Tres Pernos diseñado para conectar dos conductores desnudos paralelos. Los conductores pueden ser de aleación de aluminio o acero reforzado con aluminio para el lado principal y cobre para el lado del grifo.
| Material | Bimetalico |
|---|
¿Necesita otra medida? Envíenos la sección del conductor o el plano por WhatsApp y le confirmamos la referencia equivalente de la misma serie.
Quién lo usa
- Montadores de tableros eléctricos y centros de control de motores
- Contratistas de subestaciones y obra electromecánica industrial
- Distribuidoras eléctricas en trabajos de acometida y puesta a tierra
Qué problema resuelve
- La conexión directa entre barra de cobre y cable de aluminio genera par galvánico y calentamiento
- Un terminal fuera de rango deja la compresión incompleta y aumenta la resistencia de contacto
- La falta de estañado expone el cobre a oxidación en ambientes húmedos o salinos
Qué gana con este producto
- Transición cobre–aluminio resuelta con terminal bimetálico, sin par galvánico en el punto de conexión
- Cobre electrolítico estañado para mejor conductividad y resistencia a la corrosión
- Series DTL-1, DTL-2, DTL2-S, SC y DT con tablas dimensionales completas por sección
Especificación Técnica y Descripción Completa
Descripción
Conector Bimetalico de Tres Pernos diseñado para conectar dos conductores desnudos paralelos. Los conductores pueden ser de aleación de aluminio o acero reforzado con aluminio para el lado principal y cobre para el lado del grifo.
Material
Cuerpos de conector fabricados en aleación de aluminio 99.5 de alta resistencia resistente a la corrosión con chapa bimetálica forjada en caliente.
Pernos: DIN 933, acero 8.8, dacromet. Tuerca: DIN934, dacromet, prensada en la parte inferior. Almohadilla de presión: aleación de aluminio. Arandela elástica: DIN127, acero. Arandela cónica/arandelas elásticas: acero, DIN6796 protegido contra la corrosión, dacromet. Tornillos y tuercas de acero inoxidable A2 disponibles según pedido.
Características
- Almohadilla de presión que garantiza una presión uniforme a lo largo de la abrazadera.
- Los canales de abrazadera con ranuras cruzadas del tipo de abrazadera universal mejoran la resistencia mecánica a la extracción y el contacto eléctrico.
- Las arandelas elásticas mantienen la presión incluso con la dilatación provocada por los cambios de temperatura.
| Models | PG661-11 | PG661-12 | PG661-21 | PG661-22 | PG661-23 |
|---|---|---|---|---|---|
| Main Line(mm²) | Al 16-70 | AL 25-150 | Al 16-70 | Al 25-150 | Al 35-200 |
| Service Line (mm²) | Cu 6-50 | Cu 10-95 | Cu 6-50 | Cu 10-95 | Cu 25-185 |
| Bolt No. | 1 | 1 | 2 | 2 | 2 |
| Remarks | Al to Cu | Al to Cu | Al to Cu | Al to Cu | Al to Cu |
Desplace la tabla horizontalmente para ver todas las columnas.
| Models | PG661-31 | PG661-32 | PG661-33 | PG661-34 |
|---|---|---|---|---|
| Main Line(mm²) | Al 16-70 | AL 25-150 | Al 35-240 | Al 35-300 |
| Service Line (mm²) | Cu 6-50 | Cu 10-95 | Cu 25-185 | Cu 35-240 |
| Bolt No. | 3 | 3 | 3 | 3 |
| Remarks | Al to Cu | Al to Cu | Al to Cu | Al to Cu |
Desplace la tabla horizontalmente para ver todas las columnas.
More Conector Bimetalico types,please click here .
If you want to know the Conector Bimetalico de Tres Pernos price,please feel free contact us.
Esquemas y detalle del producto
Control de calidad y normas declaradas
Cobre electrolítico estañado · Aluminio y bimetálico Al/Cu
Verificación dimensional y ensayo eléctrico en laboratorio propio antes del embalaje. Los certificados y protocolos de ensayo se envían bajo solicitud junto con la oferta.
Ver equipamiento y control de calidadPersonalización y OEM
Aceptamos fabricación OEM y personalización según muestra o plano: marcado, color del cuerpo, longitudes especiales y embalaje con su marca.
