Pinzas de Retención Anclaje y Suspensión para Cable Preensamblado
Pinzas de anclaje plásticas serie PA, pinzas ajustables, ménsulas y collares de amarre sobre fachada para sujetar y suspender haces de conductores preensamblados.
Descripción de la Familia

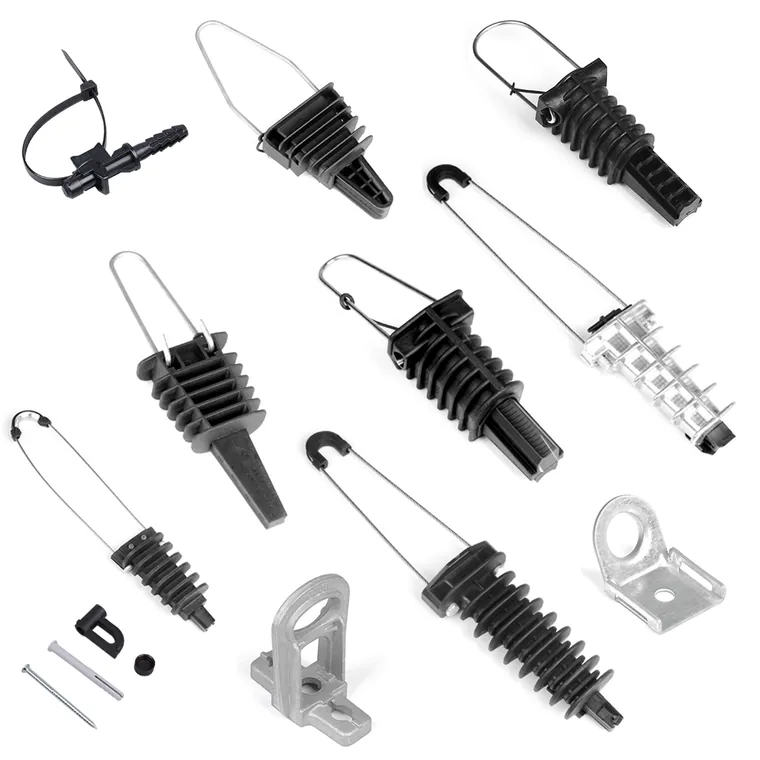

Las pinzas de retención sujetan y suspenden el haz de conductores preensamblado en poste, fachada o ménsula. La gama cubre pinzas de anclaje plásticas de la serie PA con cuña autoajustable, pinzas ajustables para acometida, ménsulas de retención en aleación de aluminio y collares de amarre sobre fachada con taco aislante y clavo de acero galvanizado.
Normas y condiciones declaradas: NFC 33-042 · ASTM A123 · ASTM B633 · ASTM G26 · ASTM G154 · UL94 V2
Quién se beneficia de esta familia
- Distribuidoras eléctricas y cooperativas con red aérea preensamblada
- Contratistas de acometidas domiciliarias y ampliación de red
- Operadores que fijan haces sobre fachada en zonas urbanas consolidadas
- Distribuidores de herrajes de línea de baja tensión
Qué problemas resuelve
- El anclaje mal dimensionado cede con la carga de viento y sobrecarga el conductor
- Los herrajes metálicos sin protección se corroen en ambiente húmedo o costero
- Instalar con herramienta específica encarece cada punto de amarre
- Los tacos que se dilatan por el clavo terminan por soltar el amarre en fachada
Ventajas y argumentos de compra
- Serie PA con instalación sin herramientas y apertura automática por resorte integrado
- Cuña autoajustable que adapta la presión al diámetro del conductor
- Cuerpo en material sintético resistente a la intemperie y gancho en varilla anticorrosión
- Collares de amarre con taco aislante que evita la dilatación por acción del clavo
- Rangos de 16 mm² a 70 mm² y cargas mínimas de rotura de 600 daN a 2000 daN según modelo
Productos de la Familia
Cada ficha reproduce la especificación y las tablas de medidas originales del fabricante.
Collares de Amarre Sobre Fachada Para Haz de Conductores
Collares de Amarre Sobre Fachada ideales para la colocación en fachadas de líneas aéreas…
Ver ficha técnica
Mensulas de Retencion Para Acometida
La Mensulas de Retencion Para Acometida modelo FNB-Plug80 completa la protección del cable de…
Ver ficha técnica
Pinza Ajustable Para Acometida
- Modelo: AC-PA25 / AC-PAG25 / 1006861 / 1003180 /PZ-2C
- País de origen: CHINA
Pinza Retencion para Acometida Plastica
Pinza Retencion para Acometida Plastica también conocida como abrazadera de tensión. Está…
Ver ficha técnica
Pinza de Anclaje Plástica para Conductores
La Pinza de Anclaje Plástica para Conductores ABC está diseñada para anclar líneas de servicio…
Ver ficha técnica
Pinza de Suspension con Mensula
Pinza de Suspension con Mensula se utiliza para la suspensión de cables aéreos aislados (ABC)…
Ver ficha técnicaEscenarios de aplicación
Guías técnicas relacionadas
Preguntas Frecuentes
El rango de cable y la carga mínima de rotura. PA25 cubre 16–25 mm² con 600 daN, PA1500 cubre 25–50 mm² con 1000 daN y PA2000 cubre 54,6–70 mm² con 1500 daN, con valores reforzados disponibles según sufijo.
FA indica gancho de cable de acero y SS indica cable de acero inoxidable. Se añaden al código del modelo al hacer el pedido.
No. La instalación es manual: se afloja el gancho, se fija en el punto de amarre, se retira la cuña, se coloca el cable y se vuelve a colocar la cuña antes de tensar.
La gama incluye referencias de anclaje para cable coaxial y unipolar aislado, y variantes para cable de fibra. Confírmenos diámetro y tipo de cable y le indicamos la referencia adecuada.
Sí. Se componen de taco de apoyo en material aislante, brida autoextinguible de 190 × 7,6 mm y clavo de acero galvanizado de 3 mm con espesor de galvanizado igual o superior a 20 μm.
Los collares de amarre declaran fabricación y ensayo según ASTM A123, ASTM B633, ASTM G26, ASTM G154 y UL94 V2. Las pinzas de anclaje siguen la norma NFC 33-042.
Indíquenos la Sección de Conductor y le Proponemos la Referencia
Con el tipo de red, la sección del conductor principal y la del derivado le confirmamos el modelo, el par de apriete y el embalaje.
