Conector para Compresión de Cobre Tipo C
Conector para Compresión de Cobre Tipo C que están diseñados específicamente para derivaciones de cobre y conexiones paralelas de cables de cobre trenzados en aplicaciones de puesta a tierra. Es para derivaciones en líneas principales continuas ininterrumpidas, como una unión de cables o un empalme de dos vías.
| Material | cobre puro |
|---|
¿Necesita otra medida? Envíenos la sección del conductor o el plano por WhatsApp y le confirmamos la referencia equivalente de la misma serie.
Quién lo usa
- Montadores de tableros eléctricos y centros de control de motores
- Contratistas de subestaciones y obra electromecánica industrial
- Distribuidoras eléctricas en trabajos de acometida y puesta a tierra
Qué problema resuelve
- La conexión directa entre barra de cobre y cable de aluminio genera par galvánico y calentamiento
- Un terminal fuera de rango deja la compresión incompleta y aumenta la resistencia de contacto
- La falta de estañado expone el cobre a oxidación en ambientes húmedos o salinos
Qué gana con este producto
- Transición cobre–aluminio resuelta con terminal bimetálico, sin par galvánico en el punto de conexión
- Cobre electrolítico estañado para mejor conductividad y resistencia a la corrosión
- Series DTL-1, DTL-2, DTL2-S, SC y DT con tablas dimensionales completas por sección
Especificación Técnica y Descripción Completa
Conector para Compresión de Cobre Tipo C
Conector para Compresión de Cobre Tipo C que están diseñados específicamente para derivaciones de cobre y conexiones paralelas de cables de cobre trenzados en aplicaciones de puesta a tierra. Es para derivaciones en líneas principales continuas ininterrumpidas, como una unión de cables o un empalme de dos vías.
El conector tipo C fabricado en cobre extruido de pared gruesa de alta conductividad con forma de “C” que permite empalmes y derivaciones de Cu-Cu para conexiones aéreas y de puesta a tierra sin cortar el cable principal. Son adecuados para establecer sistemas de puesta a tierra y derivaciones de Líneas aéreas de baja tensión: los crimpados de derivación en C se adaptan a los conductores de cable de cobre, incluidos los conductores de cobre de 7,5 mm2 a 895 mm2.

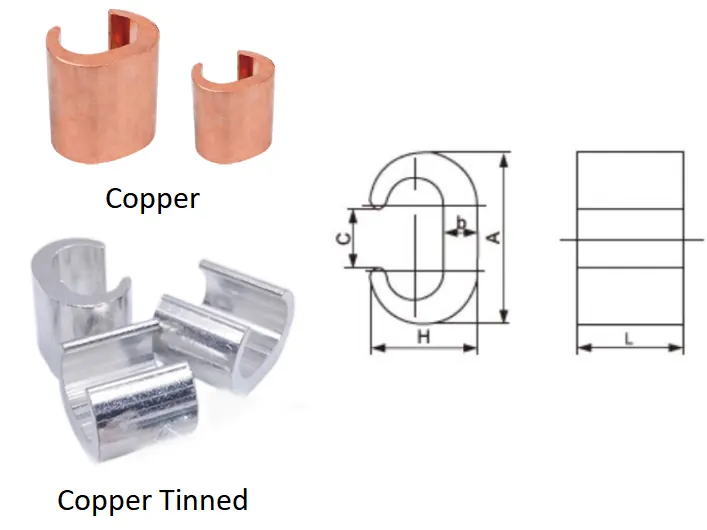

Tabla de parámetros
| Modelo | Sección adecuada del conductor (mm²) | A | H | L | b | C |
|---|---|---|---|---|---|---|
| CCT-10 | 7.5-14 | 9.5 | 6.2 | 12 | 1.6 | 4 |
| CCT-16 | 14.5-16 | 11.8 | 7.8 | 13 | 2 | 5 |
| CCT-20 | 16.5-20 | 12.8 | 9.7 | 13 | 2.9 | 5.4 |
| CCT-26 | 21-26 | 14.7 | 10.9 | 16 | 3.2 | 6.5 |
| CCT-44 | 27-44 | 19 | 14.4 | 20 | 4 | 8.5 |
| CCT-60 | 45-60 | 21 | 15.1 | 22 | 4 | 9.7 |
| CCT-76 | 61-76 | 24.4 | 17.6 | 22 | 5 | 10.8 |
| CCT-98 | 77-98 | 27.8 | 18.8 | 25 | 5 | 12.8 |
| CCT-122 | 99-122 | 29.8 | 21.2 | 26 | 5.5 | 13.5 |
| CCT-154 | 123-154 | 34 | 24.4 | 28 | 6 | 17 |
| CCT-190 | 155-190 | 37 | 25.4 | 35 | 6 | 17.4 |
| CCT-240 | 191-240 | 40 | 28.5 | 40 | 7 | 19 |
| CCT-288 | 141-288 | 44.5 | 31.1 | 45 | 7 | 22.3 |
| CCT-365 | 289-365 | 47.5 | 34 | 50 | 7 | 24.8 |
| CCT-450 | 366-450 | 57 | 41 | 60 | 10 | 28 |
| CCT-560 | 451-560 | 62 | 45 | 65 | 11 | 31 |
| CCT-700 | 561-700 | 68 | 49.5 | 70 | 12 | 34 |
| CCT-895 | 630-895 | 72 | 45 | 66.5 | 12 | 31 |
Desplace la tabla horizontalmente para ver todas las columnas.
Material: cobre puro
Superficie: cobre o cobre estañado
Vida útil: más de 50 años
Característica: alta conductividad,fuerte anticorrosión,rentable
Certificado: ISO 9001: 2015

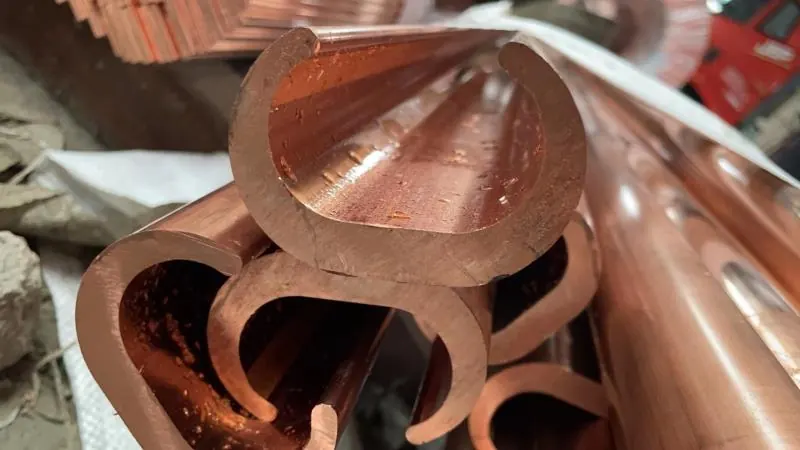

‘C’ extruido de cobre
