Terminal Ojo Compresion
Terminal Ojo Compression también llamado terminal de cable, se utiliza como conector de cable para terminar el cable a un equipo o máquina eléctrica. Los terminales de crimpado reductor de cable son un tipo de terminal que está diseñado para reducir el tamaño del cable que está conectando. Este es un paso necesario cua
| Material | cobre estañado |
|---|
¿Necesita otra medida? Envíenos la sección del conductor o el plano por WhatsApp y le confirmamos la referencia equivalente de la misma serie.
Quién lo usa
- Montadores de tableros eléctricos y centros de control de motores
- Contratistas de subestaciones y obra electromecánica industrial
- Distribuidoras eléctricas en trabajos de acometida y puesta a tierra
Qué problema resuelve
- La conexión directa entre barra de cobre y cable de aluminio genera par galvánico y calentamiento
- Un terminal fuera de rango deja la compresión incompleta y aumenta la resistencia de contacto
- La falta de estañado expone el cobre a oxidación en ambientes húmedos o salinos
Qué gana con este producto
- Transición cobre–aluminio resuelta con terminal bimetálico, sin par galvánico en el punto de conexión
- Cobre electrolítico estañado para mejor conductividad y resistencia a la corrosión
- Series DTL-1, DTL-2, DTL2-S, SC y DT con tablas dimensionales completas por sección
Especificación Técnica y Descripción Completa
Terminal Ojo Compresion
Terminal Ojo Compression también llamado terminal de cable, se utiliza como conector de cable para terminar el cable a un equipo o máquina eléctrica. Los terminales de crimpado reductor de cable son un tipo de terminal que está diseñado para reducir el tamaño del cable que está conectando. Este es un paso necesario cuando se conecta a una batería de automóvil, ya que los terminales de la batería suelen ser mucho más grandes que el propio cable. Al usar una lengüeta diseñada específicamente para este propósito, puede garantizar una conexión adecuada y evitar cualquier daño potencial a la batería o al cableado.
Material de Compresión Terminal Ojo
Las orejetas de crimpado están hechas de cobre puro al 99,9 % y con revestimiento estañado.
Terminal Compresión ojo JGK(SC) Series
| Model | Ø | D(mm) | d(mm) | L(mm) |
|---|---|---|---|---|
| JGK(SC)-1.5 | Ø4.2 Ø5.5 | 3.5 | 2.1 | 18 |
| JGK(SC)-2.5 | Ø4.2 Ø5.2 Ø6.2 | 4 | 2.6 | 19 |
| JGK(SC)-4 | Ø5.2 Ø6.2 | 4.8 | 3.4 | 21 |
| JGK(SC)-6 | Ø5.2 Ø6.2 Ø8.2 | 6 | 4.3 | 24 |
| JGK(SC)-10 | Ø6.2 Ø8.2 Ø10.5 | 6.8 | 5.2 | 25.5 |
| JGK(SC)-16 | Ø6.2 Ø8.2 Ø10.5 | 8 | 6.5 | 30.5 |
| JGK(SC)-25 | Ø6.2 Ø8.2 Ø10.5 | 9 | 7.5 | 34 |
| JGK(SC)-35 | Ø6.2 Ø8.2 Ø10.5 Ø12.5 | 10.5 | 8.2 | 38 |
| JGK(SC)-50 | Ø8.2 Ø10.5 Ø12.5 | 12.5 | 10 | 45 |
| JGK(SC)-70 | Ø8.2 Ø10.5 Ø12.5 | 14.5 | 12 | 50 |
| JGK(SC)-95 | Ø8.2 Ø10.5 Ø12.5 | 17 | 14 | 55.5 |
| JGK(SC)-120 | Ø10.5 Ø12.5 Ø14.5 Ø16.5 | 19 | 15 | 63 |
| JGK(SC)-150 | Ø10.5 Ø12.5 Ø14.5 Ø16.5 | 21 | 17 | 71 |
| JGK(SC)-185 | Ø12.5 Ø14.5 Ø16.5 | 23 | 19 | 78 |
| JGK(SC)-240 | Ø12.5 Ø14.5 Ø16.5 | 26 | 21 | 92 |
| JGK(SC)-300 | Ø16.5 Ø20.5 | 30 | 24 | 102 |
| JGK(SC)-400 | Ø16.5 Ø20.5 | 34 | 27 | 113 |
| JGK(SC)-500 | Ø16.5 Ø20.5 | 38 | 30 | 123 |
| JGK(SC)-630 | Ø20.5 | 45 | 35 | 135 |
Desplace la tabla horizontalmente para ver todas las columnas.
Terminales de Compresión de Cobre Estañado JG Series
| Model | Ø | D(mm) | d(mm) | L(mm) |
|---|---|---|---|---|
| JG-10 | Ø6.2 Ø8.5 | 8 | 5.4 | 38 |
| JG-16 | Ø6.2 Ø8.5 Ø10.5 | 9 | 6.5 | 41 |
| JG-25 | Ø6.2 Ø8.5 Ø10.5 | 10 | 7 | 46 |
| JG-35 | Ø6.2 Ø8.5 Ø10.5 Ø12.5 | 11 | 8 | 52 |
| JG-50 | Ø8.5 Ø10.5 Ø12.5 | 13 | 10 | 54 |
| JG-70 | Ø8.5 Ø10.5 Ø12.5 Ø14.5 | 16 | 12 | 61 |
| JG-95 | Ø8.5 Ø10.5 Ø12.5 Ø14.5 | 18 | 14 | 66 |
| JG-120 | Ø10.5 Ø12.5 Ø14.5 Ø16.5 | 19 | 15 | 73 |
| JG-150 | Ø10.5 Ø12.5 Ø14.5 Ø16.5 | 22 | 17 | 77 |
| JG-185 | Ø12.5 Ø14.5 Ø16.5 | 24 | 19 | 86 |
| JG-240 | Ø12.5 Ø14.5 Ø16.5 | 26 | 21 | 93 |
| JG-300 | Ø16.5 Ø18.5 | 30 | 24 | 103 |
| JG-400 | Ø16.5 Ø18.5 | 34 | 26 | 113 |
| JG-500 | Ø20.5 | 38 | 30 | 124 |
| JG-630 | Ø22.5 | 45 | 35 | 140 |
Desplace la tabla horizontalmente para ver todas las columnas.
Más tipos de Terminal Compresión de batería, haga clic aquí .
Descarga de catálogo
Si desea saber más sobre el precio del producto y obtener muestras gratuitas, no dude en hacérmelo saber.

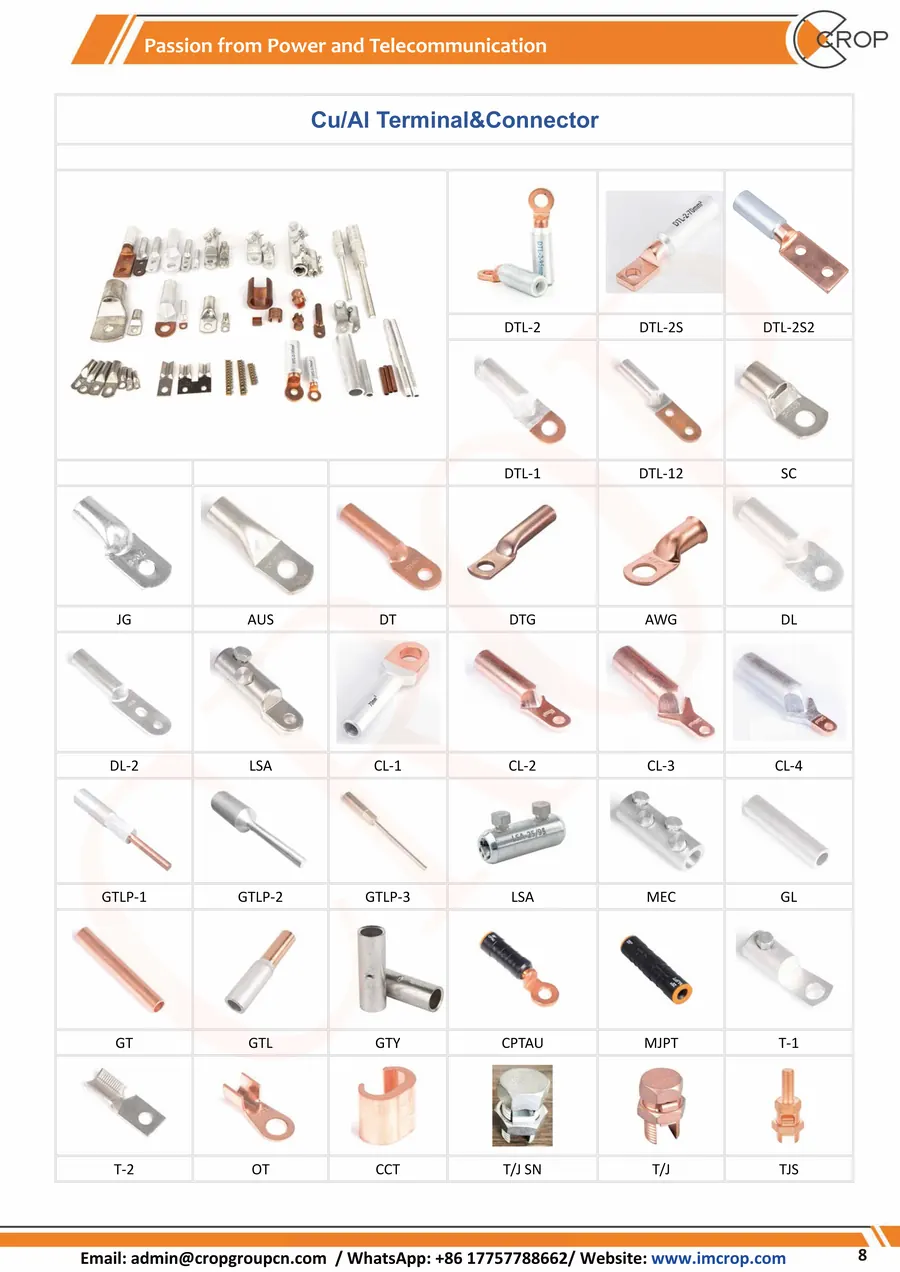

Esquemas y detalle del producto
