Terminal de Compresión Tipo Ojal
Terminal de Compresión Tipo Ojal son un tipo de conector que se utilizan para conectar los cables de la batería a la batería. Están hechos de cobre estañado. Están hechos de cobre porque es un buen conductor de electricidad. El estañado del cobre lo hace resistente a la corrosión.
| Material | cobre estañado |
|---|
¿Necesita otra medida? Envíenos la sección del conductor o el plano por WhatsApp y le confirmamos la referencia equivalente de la misma serie.
Quién lo usa
- Montadores de tableros eléctricos y centros de control de motores
- Contratistas de subestaciones y obra electromecánica industrial
- Distribuidoras eléctricas en trabajos de acometida y puesta a tierra
Qué problema resuelve
- La conexión directa entre barra de cobre y cable de aluminio genera par galvánico y calentamiento
- Un terminal fuera de rango deja la compresión incompleta y aumenta la resistencia de contacto
- La falta de estañado expone el cobre a oxidación en ambientes húmedos o salinos
Qué gana con este producto
- Transición cobre–aluminio resuelta con terminal bimetálico, sin par galvánico en el punto de conexión
- Cobre electrolítico estañado para mejor conductividad y resistencia a la corrosión
- Series DTL-1, DTL-2, DTL2-S, SC y DT con tablas dimensionales completas por sección
Especificación Técnica y Descripción Completa
Terminal de Compresión Tipo Ojal
Terminal de Compresión Tipo Ojal son un tipo de conector que se utilizan para conectar los cables de la batería a la batería. Están hechos de cobre estañado. Están hechos de cobre porque es un buen conductor de electricidad. El estañado del cobre lo hace resistente a la corrosión.
Hay dos tipos principales de Terminal de Compresión Tipo Ojal: orejetas de anillo y orejetas de pala. Las orejetas de anillo son conectores que tienen una protuberancia en forma de anillo en un extremo. Están diseñados para engarzarse en el extremo de un cable de batería. Las orejetas de pala son conectores que tienen una protuberancia en forma de pala en un extremo. Están diseñados para insertarse en el extremo de un cable de batería. Tanto las orejetas de anillo como las orejetas de pala están disponibles en una variedad de tamaños, según el tamaño del cable de la batería con el que se utilizan. Esta página presenta las orejetas de anillo.
JGK(SC) Series
| Model | Ø | D(mm) | d(mm) | L(mm) |
|---|---|---|---|---|
| JGK(SC)-1.5 | Ø4.2 Ø5.5 | 3.5 | 2.1 | 18 |
| JGK(SC)-2.5 | Ø4.2 Ø5.2 Ø6.2 | 4 | 2.6 | 19 |
| JGK(SC)-4 | Ø5.2 Ø6.2 | 4.8 | 3.4 | 21 |
| JGK(SC)-6 | Ø5.2 Ø6.2 Ø8.2 | 6 | 4.3 | 24 |
| JGK(SC)-10 | Ø6.2 Ø8.2 Ø10.5 | 6.8 | 5.2 | 25.5 |
| JGK(SC)-16 | Ø6.2 Ø8.2 Ø10.5 | 8 | 6.5 | 30.5 |
| JGK(SC)-25 | Ø6.2 Ø8.2 Ø10.5 | 9 | 7.5 | 34 |
| JGK(SC)-35 | Ø6.2 Ø8.2 Ø10.5 Ø12.5 | 10.5 | 8.2 | 38 |
| JGK(SC)-50 | Ø8.2 Ø10.5 Ø12.5 | 12.5 | 10 | 45 |
| JGK(SC)-70 | Ø8.2 Ø10.5 Ø12.5 | 14.5 | 12 | 50 |
| JGK(SC)-95 | Ø8.2 Ø10.5 Ø12.5 | 17 | 14 | 55.5 |
| JGK(SC)-120 | Ø10.5 Ø12.5 Ø14.5 Ø16.5 | 19 | 15 | 63 |
| JGK(SC)-150 | Ø10.5 Ø12.5 Ø14.5 Ø16.5 | 21 | 17 | 71 |
| JGK(SC)-185 | Ø12.5 Ø14.5 Ø16.5 | 23 | 19 | 78 |
| JGK(SC)-240 | Ø12.5 Ø14.5 Ø16.5 | 26 | 21 | 92 |
| JGK(SC)-300 | Ø16.5 Ø20.5 | 30 | 24 | 102 |
| JGK(SC)-400 | Ø16.5 Ø20.5 | 34 | 27 | 113 |
| JGK(SC)-500 | Ø16.5 Ø20.5 | 38 | 30 | 123 |
| JGK(SC)-630 | Ø20.5 | 45 | 35 | 135 |
Desplace la tabla horizontalmente para ver todas las columnas.
JG Series
| Model | Ø | D(mm) | d(mm) | L(mm) |
|---|---|---|---|---|
| JG-10 | Ø6.2 Ø8.5 | 8 | 5.4 | 38 |
| JG-16 | Ø6.2 Ø8.5 Ø10.5 | 9 | 6.5 | 41 |
| JG-25 | Ø6.2 Ø8.5 Ø10.5 | 10 | 7 | 46 |
| JG-35 | Ø6.2 Ø8.5 Ø10.5 Ø12.5 | 11 | 8 | 52 |
| JG-50 | Ø8.5 Ø10.5 Ø12.5 | 13 | 10 | 54 |
| JG-70 | Ø8.5 Ø10.5 Ø12.5 Ø14.5 | 16 | 12 | 61 |
| JG-95 | Ø8.5 Ø10.5 Ø12.5 Ø14.5 | 18 | 14 | 66 |
| JG-120 | Ø10.5 Ø12.5 Ø14.5 Ø16.5 | 19 | 15 | 73 |
| JG-150 | Ø10.5 Ø12.5 Ø14.5 Ø16.5 | 22 | 17 | 77 |
| JG-185 | Ø12.5 Ø14.5 Ø16.5 | 24 | 19 | 86 |
| JG-240 | Ø12.5 Ø14.5 Ø16.5 | 26 | 21 | 93 |
| JG-300 | Ø16.5 Ø18.5 | 30 | 24 | 103 |
| JG-400 | Ø16.5 Ø18.5 | 34 | 26 | 113 |
| JG-500 | Ø20.5 | 38 | 30 | 124 |
| JG-630 | Ø22.5 | 45 | 35 | 140 |
Desplace la tabla horizontalmente para ver todas las columnas.
AUS Series
| Model | Ø | D(mm) | d(mm) | L(mm) |
|---|---|---|---|---|
| AUS-6 | Ø5.2 Ø6.2 Ø8.2 | 5.5 | 3.8 | 31.5 |
| AUS-10 | Ø6.2 Ø8.2 | 6 | 4.5 | 34.5 |
| AUS-16 | Ø6.2 Ø8.2 Ø10.5 | 8.5 | 5.5 | 43.5 |
| AUS-25 | Ø6.2 Ø8.2 Ø10.5 | 10 | 7 | 48 |
| AUS-35 | Ø6.2 Ø8.2 Ø10.5 Ø12.5 | 12.5 | 8.2 | 52 |
| AUS-50 | Ø8.2 Ø10.5 Ø12.5 | 14.5 | 10 | 64 |
| AUS-70 | Ø8.2 Ø10.5 Ø12.5 | 16.5 | 11.5 | 68 |
| AUS-95 | Ø10.5 Ø12.5 | 19 | 13.5 | 78 |
| AUS-120 | Ø12.5 Ø16.5 | 21 | 15.5 | 86 |
| AUS-150 | Ø12.5 Ø16.5 | 23.5 | 17 | 94 |
| AUS-185 | Ø16.5 | 25.5 | 19 | 101 |
| AUS-240 | Ø16.5 | 29 | 21.5 | 111 |
| AUS-300 | Ø16.5 Ø20.5 | 32 | 24.5 | 119 |
Desplace la tabla horizontalmente para ver todas las columnas.
JGA Series
| Model | Ø | D(mm) | d(mm) | L(mm) |
|---|---|---|---|---|
| JGA-1.5 | Ø4.2 Ø5.2 | 3.5 | 1.8 | 18 |
| JGA-2.5 | Ø4.2 Ø5.2 Ø6.2 | 4 | 2.5 | 19 |
| JGA-4 | Ø5.2 Ø6.2 | 4.8 | 3.1 | 21 |
| JGA-6 | Ø5.2 Ø6.2 Ø8.2 | 5.5 | 3.8 | 24 |
| JGA-10 | Ø6.2 Ø8.2 | 6.8 | 4.8 | 25.5 |
| JGA-16 | Ø6.2 Ø8.2 Ø10.5 | 7.5 | 5.5 | 30.5 |
| JGA-25 | Ø6.2 Ø8.2 Ø10.5 | 9 | 7 | 34 |
| JGA-35 | Ø6.2 Ø8.2 Ø10.5 Ø12.5 | 10.5 | 8.2 | 38 |
| JGA-50 | Ø8.2 Ø10.5 Ø12.5 | 12.5 | 9.8 | 45 |
| JGA-70 | Ø8.2 Ø10.5 Ø12.5 | 14.5 | 11.5 | 50 |
| JGA-95 | Ø10.5 Ø12.5 | 17.5 | 13.8 | 55.5 |
| JGA-120 | Ø10.5 Ø16.5 | 19.5 | 15.5 | 63 |
| JGA-150 | Ø12.5 Ø16.5 | 21 | 16.5 | 71 |
| JGA-185 | 16.5 | 23.5 | 18.8 | 78 |
| JGA-240 | 16.5 | 26.5 | 21 | 92 |
| JGA-300 | Ø16.5 Ø20.5 | 30 | 24 | 102 |
| JGA-400 | Ø16.5 Ø20.5 | 34 | 26.5 | 113 |
| JGA-500 | Ø16.5 Ø20.5 | 38 | 30 | 123 |
| JGA-630 | 20.5 | 45 | 35 | 135 |
Desplace la tabla horizontalmente para ver todas las columnas.
Más tipos de terminales de cable de batería, haga clic aquí .
Descarga de catálogo
Si desea saber más sobre el precio del producto y obtener muestras gratuitas, no dude en hacérmelo saber.

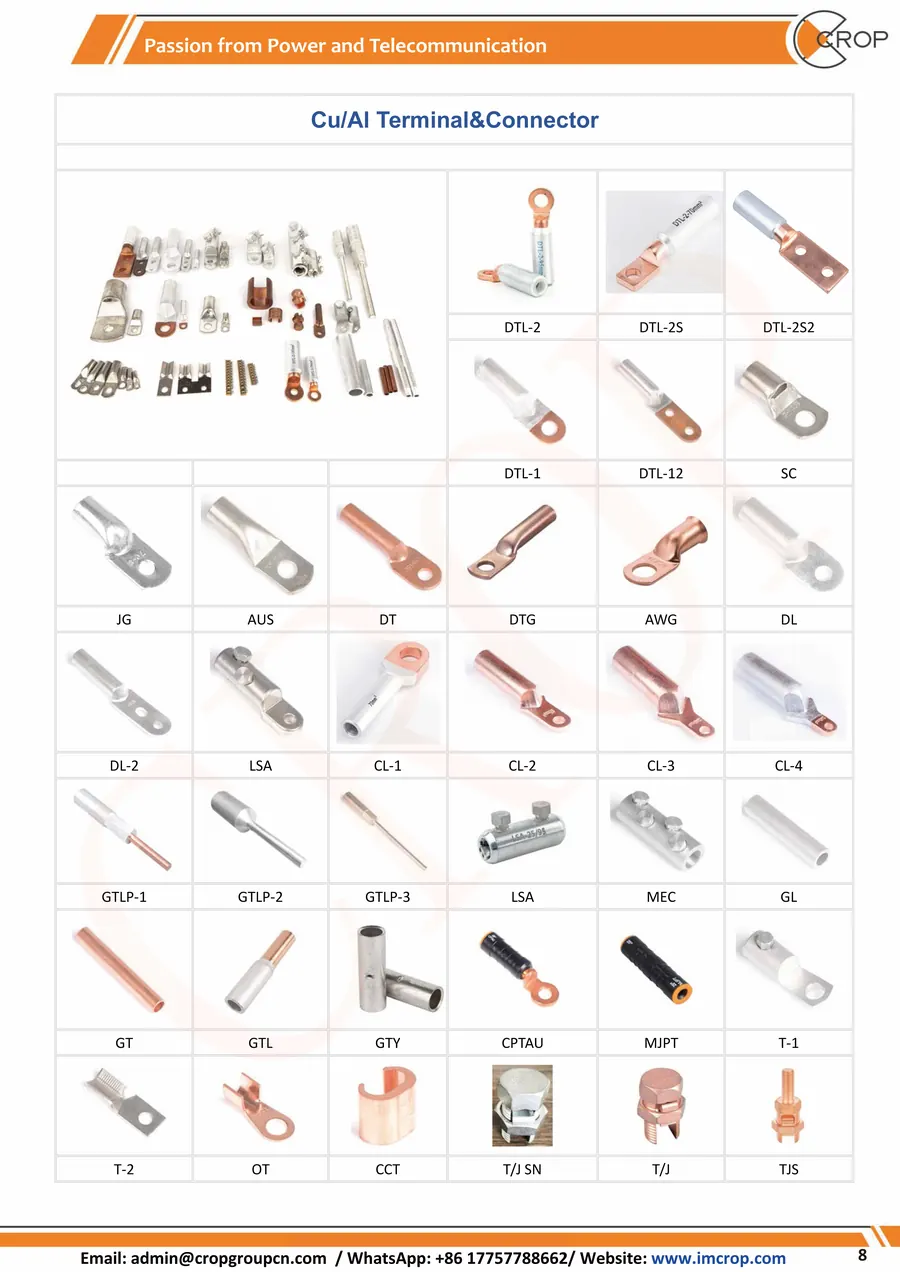

Esquemas y detalle del producto
Control de calidad y normas declaradas
Cobre electrolítico estañado · Aluminio y bimetálico Al/Cu
Verificación dimensional y ensayo eléctrico en laboratorio propio antes del embalaje. Los certificados y protocolos de ensayo se envían bajo solicitud junto con la oferta.
Ver equipamiento y control de calidadPersonalización y OEM
Aceptamos fabricación OEM y personalización según muestra o plano: marcado, color del cuerpo, longitudes especiales y embalaje con su marca.
Ver el proceso de OEMProductos Relacionados
Conector Bimetalico de Tres Pernos
- Material: Bimetalico
Conector Perno Partido
- Material: Cobre de alta resistencia, resistente a la cor
Conector para Compresión de Cobre Tipo C
- Material: cobre puro
Terminacion de Cable de Compresion
- Material: Bimetálico
Preguntas Frecuentes
La ficha declara: cobre estañado. Si su proyecto exige otro material o acabado, lo fabricamos bajo pedido OEM.
Depende del modelo y la cantidad. Escríbanos por WhatsApp con la referencia y las piezas que necesita y le confirmamos mínimo, plazo de fabricación y embalaje.
Sí, enviamos muestras para evaluación técnica. Indíquenos la dirección de destino y la referencia y le confirmamos condiciones y transporte.
Aceptamos OEM y personalización por muestra o plano, incluidos marcado, color de cuerpo y embalaje con su marca.
Solicite Precio de Terminal de Compresión Tipo Ojal
Indique cantidad y destino y le enviamos precio FOB o CIF, detalle de embalaje y plazo de fabricación.
