Terminal de Compresion Cable
Terminal de Compresion Cable son un tipo de conector eléctrico que se utiliza para conectar el cable o alambre a los equipos eléctricos entre sí. Están hechos de cobre recubierto de estaño, lo que ayuda a proteger el cobre de la corrosión y facilita la soldadura. Los cables terminales de compresión son una opción común
| Material | cobre estañado |
|---|
¿Necesita otra medida? Envíenos la sección del conductor o el plano por WhatsApp y le confirmamos la referencia equivalente de la misma serie.
Quién lo usa
- Montadores de tableros eléctricos y centros de control de motores
- Contratistas de subestaciones y obra electromecánica industrial
- Distribuidoras eléctricas en trabajos de acometida y puesta a tierra
Qué problema resuelve
- La conexión directa entre barra de cobre y cable de aluminio genera par galvánico y calentamiento
- Un terminal fuera de rango deja la compresión incompleta y aumenta la resistencia de contacto
- La falta de estañado expone el cobre a oxidación en ambientes húmedos o salinos
Qué gana con este producto
- Transición cobre–aluminio resuelta con terminal bimetálico, sin par galvánico en el punto de conexión
- Cobre electrolítico estañado para mejor conductividad y resistencia a la corrosión
- Series DTL-1, DTL-2, DTL2-S, SC y DT con tablas dimensionales completas por sección
Especificación Técnica y Descripción Completa
Terminal de Compresion Cable
Terminal de Compresion Cable son un tipo de conector eléctrico que se utiliza para conectar el cable o alambre a los equipos eléctricos entre sí. Están hechos de cobre recubierto de estaño, lo que ayuda a proteger el cobre de la corrosión y facilita la soldadura. Los cables terminales de compresión son una opción común para las conexiones eléctricas, ya que son duraderos y confiables.
Terminal de Compresion Cable es una excelente manera de reducir la corrosión en entornos hostiles. También son muy fáciles de instalar y hacen una excelente conexión. Son ideales para aplicaciones de gran calibre, como el consumo de energía o la conexión a tierra. Cada terminal es lo suficientemente versátil como para que pueda engarzarse o soldarse al cable. Los terminales de cobre son una parte esencial de cualquier proyecto de cableado eléctrico. Conexión de resistencia entre cables y componentes. Se pueden usar para unir dos o más circuitos abiertos. A menudo se usan en interruptores, relés y conectores eléctricos.
Terminales de Compresión de Cobre Estañado JGK(SC) Series
| Model | Ø | D(mm) | d(mm) | L(mm) |
|---|---|---|---|---|
| JGK(SC)-1.5 | Ø4.2 Ø5.5 | 3.5 | 2.1 | 18 |
| JGK(SC)-2.5 | Ø4.2 Ø5.2 Ø6.2 | 4 | 2.6 | 19 |
| JGK(SC)-4 | Ø5.2 Ø6.2 | 4.8 | 3.4 | 21 |
| JGK(SC)-6 | Ø5.2 Ø6.2 Ø8.2 | 6 | 4.3 | 24 |
| JGK(SC)-10 | Ø6.2 Ø8.2 Ø10.5 | 6.8 | 5.2 | 25.5 |
| JGK(SC)-16 | Ø6.2 Ø8.2 Ø10.5 | 8 | 6.5 | 30.5 |
| JGK(SC)-25 | Ø6.2 Ø8.2 Ø10.5 | 9 | 7.5 | 34 |
| JGK(SC)-35 | Ø6.2 Ø8.2 Ø10.5 Ø12.5 | 10.5 | 8.2 | 38 |
| JGK(SC)-50 | Ø8.2 Ø10.5 Ø12.5 | 12.5 | 10 | 45 |
| JGK(SC)-70 | Ø8.2 Ø10.5 Ø12.5 | 14.5 | 12 | 50 |
| JGK(SC)-95 | Ø8.2 Ø10.5 Ø12.5 | 17 | 14 | 55.5 |
| JGK(SC)-120 | Ø10.5 Ø12.5 Ø14.5 Ø16.5 | 19 | 15 | 63 |
| JGK(SC)-150 | Ø10.5 Ø12.5 Ø14.5 Ø16.5 | 21 | 17 | 71 |
| JGK(SC)-185 | Ø12.5 Ø14.5 Ø16.5 | 23 | 19 | 78 |
| JGK(SC)-240 | Ø12.5 Ø14.5 Ø16.5 | 26 | 21 | 92 |
| JGK(SC)-300 | Ø16.5 Ø20.5 | 30 | 24 | 102 |
| JGK(SC)-400 | Ø16.5 Ø20.5 | 34 | 27 | 113 |
| JGK(SC)-500 | Ø16.5 Ø20.5 | 38 | 30 | 123 |
| JGK(SC)-630 | Ø20.5 | 45 | 35 | 135 |
Desplace la tabla horizontalmente para ver todas las columnas.
Terminal De Compresion Barra Standard JG Series
| Model | Ø | D(mm) | d(mm) | L(mm) |
|---|---|---|---|---|
| JG-10 | Ø6.2 Ø8.5 | 8 | 5.4 | 38 |
| JG-16 | Ø6.2 Ø8.5 Ø10.5 | 9 | 6.5 | 41 |
| JG-25 | Ø6.2 Ø8.5 Ø10.5 | 10 | 7 | 46 |
| JG-35 | Ø6.2 Ø8.5 Ø10.5 Ø12.5 | 11 | 8 | 52 |
| JG-50 | Ø8.5 Ø10.5 Ø12.5 | 13 | 10 | 54 |
| JG-70 | Ø8.5 Ø10.5 Ø12.5 Ø14.5 | 16 | 12 | 61 |
| JG-95 | Ø8.5 Ø10.5 Ø12.5 Ø14.5 | 18 | 14 | 66 |
| JG-120 | Ø10.5 Ø12.5 Ø14.5 Ø16.5 | 19 | 15 | 73 |
| JG-150 | Ø10.5 Ø12.5 Ø14.5 Ø16.5 | 22 | 17 | 77 |
| JG-185 | Ø12.5 Ø14.5 Ø16.5 | 24 | 19 | 86 |
| JG-240 | Ø12.5 Ø14.5 Ø16.5 | 26 | 21 | 93 |
| JG-300 | Ø16.5 Ø18.5 | 30 | 24 | 103 |
| JG-400 | Ø16.5 Ø18.5 | 34 | 26 | 113 |
| JG-500 | Ø20.5 | 38 | 30 | 124 |
| JG-630 | Ø22.5 | 45 | 35 | 140 |
Desplace la tabla horizontalmente para ver todas las columnas.
Más tipos de Terminal Compresión de batería, haga clic aquí .
Descarga de catálogo
Si desea saber más sobre el precio del producto y obtener muestras gratuitas, no dude en hacérmelo saber.

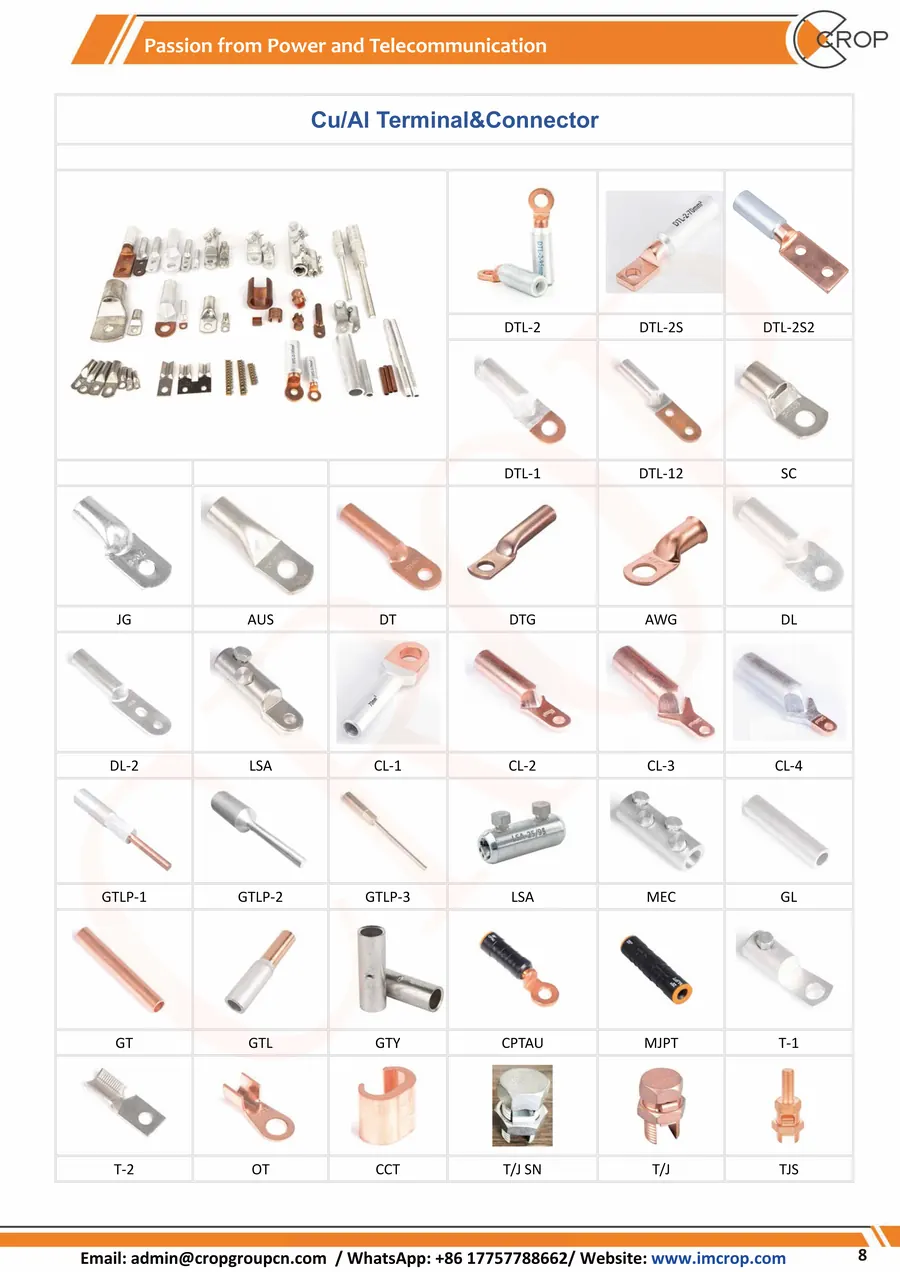

Esquemas y detalle del producto
Control de calidad y normas declaradas
Cobre electrolítico estañado · Aluminio y bimetálico Al/Cu
Verificación dimensional y ensayo eléctrico en laboratorio propio antes del embalaje. Los certificados y protocolos de ensayo se envían bajo solicitud junto con la oferta.
Ver equipamiento y control de calidadPersonalización y OEM
Aceptamos fabricación OEM y personalización según muestra o plano: marcado, color del cuerpo, longitudes especiales y embalaje con su marca.
