Terminal De Cobre Estañado
Terminal De Cobre Estañado se utiliza para conectar cables a equipos eléctricos. Hay muchos tipos diferentes de terminales, pero todos tienen el mismo propósito básico. Proporcionan una forma de conectar un cable a un dispositivo eléctrico.
¿Necesita otra medida? Envíenos la sección del conductor o el plano por WhatsApp y le confirmamos la referencia equivalente de la misma serie.
Quién lo usa
- Montadores de tableros eléctricos y centros de control de motores
- Contratistas de subestaciones y obra electromecánica industrial
- Distribuidoras eléctricas en trabajos de acometida y puesta a tierra
Qué problema resuelve
- La conexión directa entre barra de cobre y cable de aluminio genera par galvánico y calentamiento
- Un terminal fuera de rango deja la compresión incompleta y aumenta la resistencia de contacto
- La falta de estañado expone el cobre a oxidación en ambientes húmedos o salinos
Qué gana con este producto
- Transición cobre–aluminio resuelta con terminal bimetálico, sin par galvánico en el punto de conexión
- Cobre electrolítico estañado para mejor conductividad y resistencia a la corrosión
- Series DTL-1, DTL-2, DTL2-S, SC y DT con tablas dimensionales completas por sección
Especificación Técnica y Descripción Completa
Terminal De Cobre Estañado
Terminal De Cobre Estañado se utiliza para conectar cables a equipos eléctricos. Hay muchos tipos diferentes de terminales, pero todos tienen el mismo propósito básico. Proporcionan una forma de conectar un cable a un dispositivo eléctrico.
Terminal De Cobre Estañado vienen en una variedad de formas y tamaños. Algunos están diseñados para aplicaciones específicas, mientras que otros son de uso más general. Algunos terminales están diseñados para usarse con tipos específicos de cables, mientras que otros pueden usarse con cualquier tipo de cable.
Material de Terminal De Cobre Estañado
El Terminal De Cobre Estañado está hecho de cobre. Por lo general, están enchapados o recubiertos con aislamiento estañado para proteger el metal de la corrosión y brindar cierta protección contra descargas eléctricas.
Terminal Compresión ojo JGK(SC) Series
| Model | Ø | D(mm) | d(mm) | L(mm) |
|---|---|---|---|---|
| JGK(SC)-1.5 | Ø4.2 Ø5.5 | 3.5 | 2.1 | 18 |
| JGK(SC)-2.5 | Ø4.2 Ø5.2 Ø6.2 | 4 | 2.6 | 19 |
| JGK(SC)-4 | Ø5.2 Ø6.2 | 4.8 | 3.4 | 21 |
| JGK(SC)-6 | Ø5.2 Ø6.2 Ø8.2 | 6 | 4.3 | 24 |
| JGK(SC)-10 | Ø6.2 Ø8.2 Ø10.5 | 6.8 | 5.2 | 25.5 |
| JGK(SC)-16 | Ø6.2 Ø8.2 Ø10.5 | 8 | 6.5 | 30.5 |
| JGK(SC)-25 | Ø6.2 Ø8.2 Ø10.5 | 9 | 7.5 | 34 |
| JGK(SC)-35 | Ø6.2 Ø8.2 Ø10.5 Ø12.5 | 10.5 | 8.2 | 38 |
| JGK(SC)-50 | Ø8.2 Ø10.5 Ø12.5 | 12.5 | 10 | 45 |
| JGK(SC)-70 | Ø8.2 Ø10.5 Ø12.5 | 14.5 | 12 | 50 |
| JGK(SC)-95 | Ø8.2 Ø10.5 Ø12.5 | 17 | 14 | 55.5 |
| JGK(SC)-120 | Ø10.5 Ø12.5 Ø14.5 Ø16.5 | 19 | 15 | 63 |
| JGK(SC)-150 | Ø10.5 Ø12.5 Ø14.5 Ø16.5 | 21 | 17 | 71 |
| JGK(SC)-185 | Ø12.5 Ø14.5 Ø16.5 | 23 | 19 | 78 |
| JGK(SC)-240 | Ø12.5 Ø14.5 Ø16.5 | 26 | 21 | 92 |
| JGK(SC)-300 | Ø16.5 Ø20.5 | 30 | 24 | 102 |
| JGK(SC)-400 | Ø16.5 Ø20.5 | 34 | 27 | 113 |
| JGK(SC)-500 | Ø16.5 Ø20.5 | 38 | 30 | 123 |
| JGK(SC)-630 | Ø20.5 | 45 | 35 | 135 |
Desplace la tabla horizontalmente para ver todas las columnas.
Terminal Compresión JG Series
| Model | Ø | D(mm) | d(mm) | L(mm) |
|---|---|---|---|---|
| JG-10 | Ø6.2 Ø8.5 | 8 | 5.4 | 38 |
| JG-16 | Ø6.2 Ø8.5 Ø10.5 | 9 | 6.5 | 41 |
| JG-25 | Ø6.2 Ø8.5 Ø10.5 | 10 | 7 | 46 |
| JG-35 | Ø6.2 Ø8.5 Ø10.5 Ø12.5 | 11 | 8 | 52 |
| JG-50 | Ø8.5 Ø10.5 Ø12.5 | 13 | 10 | 54 |
| JG-70 | Ø8.5 Ø10.5 Ø12.5 Ø14.5 | 16 | 12 | 61 |
| JG-95 | Ø8.5 Ø10.5 Ø12.5 Ø14.5 | 18 | 14 | 66 |
| JG-120 | Ø10.5 Ø12.5 Ø14.5 Ø16.5 | 19 | 15 | 73 |
| JG-150 | Ø10.5 Ø12.5 Ø14.5 Ø16.5 | 22 | 17 | 77 |
| JG-185 | Ø12.5 Ø14.5 Ø16.5 | 24 | 19 | 86 |
| JG-240 | Ø12.5 Ø14.5 Ø16.5 | 26 | 21 | 93 |
| JG-300 | Ø16.5 Ø18.5 | 30 | 24 | 103 |
| JG-400 | Ø16.5 Ø18.5 | 34 | 26 | 113 |
| JG-500 | Ø20.5 | 38 | 30 | 124 |
| JG-630 | Ø22.5 | 45 | 35 | 140 |
Desplace la tabla horizontalmente para ver todas las columnas.
Terminal Compresión ojo AUS Series
| Model | Ø | D(mm) | d(mm) | L(mm) |
|---|---|---|---|---|
| AUS-6 | Ø5.2 Ø6.2 Ø8.2 | 5.5 | 3.8 | 31.5 |
| AUS-10 | Ø6.2 Ø8.2 | 6 | 4.5 | 34.5 |
| AUS-16 | Ø6.2 Ø8.2 Ø10.5 | 8.5 | 5.5 | 43.5 |
| AUS-25 | Ø6.2 Ø8.2 Ø10.5 | 10 | 7 | 48 |
| AUS-35 | Ø6.2 Ø8.2 Ø10.5 Ø12.5 | 12.5 | 8.2 | 52 |
| AUS-50 | Ø8.2 Ø10.5 Ø12.5 | 14.5 | 10 | 64 |
| AUS-70 | Ø8.2 Ø10.5 Ø12.5 | 16.5 | 11.5 | 68 |
| AUS-95 | Ø10.5 Ø12.5 | 19 | 13.5 | 78 |
| AUS-120 | Ø12.5 Ø16.5 | 21 | 15.5 | 86 |
| AUS-150 | Ø12.5 Ø16.5 | 23.5 | 17 | 94 |
| AUS-185 | Ø16.5 | 25.5 | 19 | 101 |
| AUS-240 | Ø16.5 | 29 | 21.5 | 111 |
| AUS-300 | Ø16.5 Ø20.5 | 32 | 24.5 | 119 |
Desplace la tabla horizontalmente para ver todas las columnas.
Terminales para cable JGA Series
| Model | Ø | D(mm) | d(mm) | L(mm) |
|---|---|---|---|---|
| JGA-1.5 | Ø4.2 Ø5.2 | 3.5 | 1.8 | 18 |
| JGA-2.5 | Ø4.2 Ø5.2 Ø6.2 | 4 | 2.5 | 19 |
| JGA-4 | Ø5.2 Ø6.2 | 4.8 | 3.1 | 21 |
| JGA-6 | Ø5.2 Ø6.2 Ø8.2 | 5.5 | 3.8 | 24 |
| JGA-10 | Ø6.2 Ø8.2 | 6.8 | 4.8 | 25.5 |
| JGA-16 | Ø6.2 Ø8.2 Ø10.5 | 7.5 | 5.5 | 30.5 |
| JGA-25 | Ø6.2 Ø8.2 Ø10.5 | 9 | 7 | 34 |
| JGA-35 | Ø6.2 Ø8.2 Ø10.5 Ø12.5 | 10.5 | 8.2 | 38 |
| JGA-50 | Ø8.2 Ø10.5 Ø12.5 | 12.5 | 9.8 | 45 |
| JGA-70 | Ø8.2 Ø10.5 Ø12.5 | 14.5 | 11.5 | 50 |
| JGA-95 | Ø10.5 Ø12.5 | 17.5 | 13.8 | 55.5 |
| JGA-120 | Ø10.5 Ø16.5 | 19.5 | 15.5 | 63 |
| JGA-150 | Ø12.5 Ø16.5 | 21 | 16.5 | 71 |
| JGA-185 | 16.5 | 23.5 | 18.8 | 78 |
| JGA-240 | 16.5 | 26.5 | 21 | 92 |
| JGA-300 | Ø16.5 Ø20.5 | 30 | 24 | 102 |
| JGA-400 | Ø16.5 Ø20.5 | 34 | 26.5 | 113 |
| JGA-500 | Ø16.5 Ø20.5 | 38 | 30 | 123 |
| JGA-630 | 20.5 | 45 | 35 | 135 |
Desplace la tabla horizontalmente para ver todas las columnas.
Más tipos de terminales de cable de batería, haga clic aquí .
Descarga de catálogo
Si desea saber más sobre el precio del producto y obtener muestras gratuitas, no dude en hacérmelo saber.

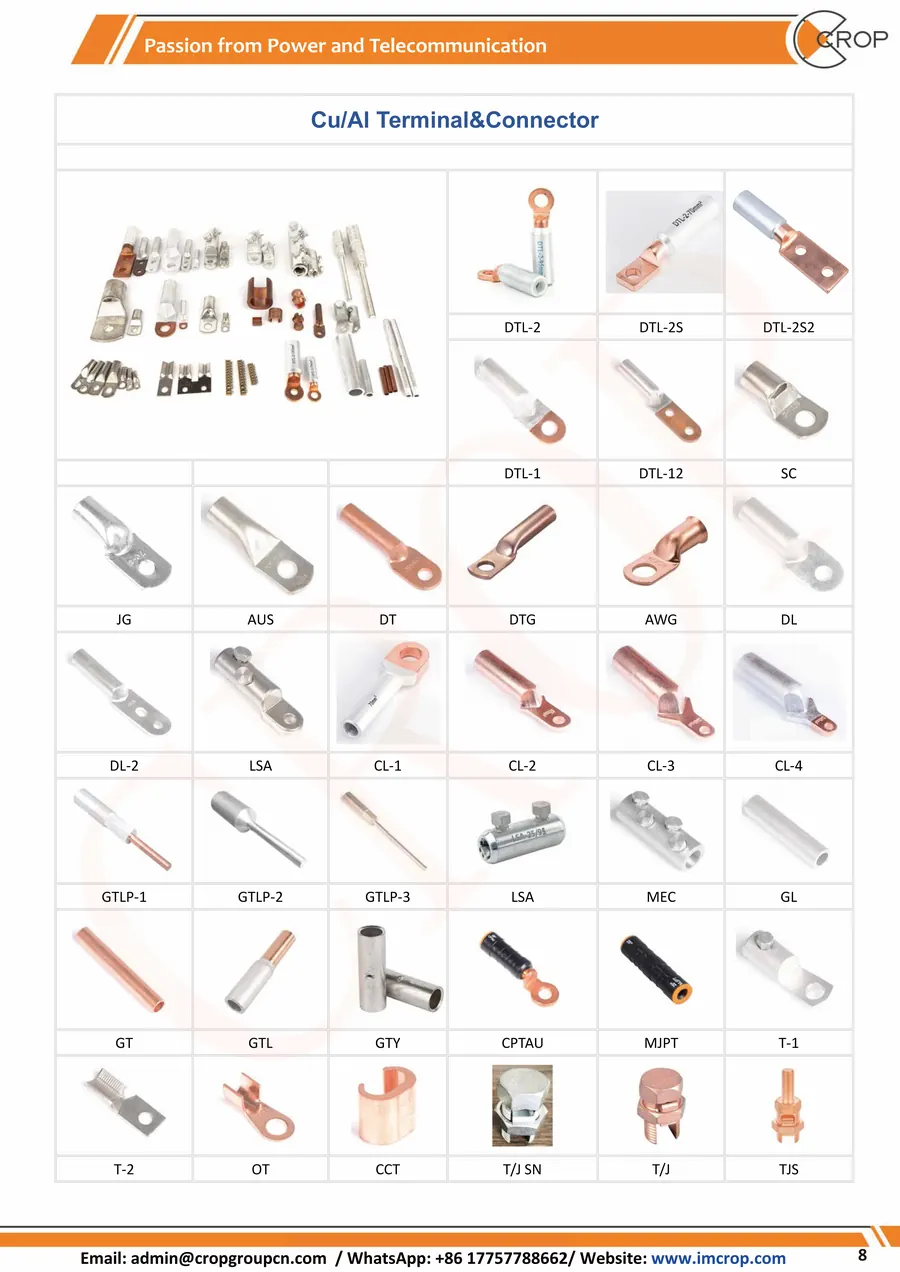

Esquemas y detalle del producto
Control de calidad y normas declaradas
Cobre electrolítico estañado · Aluminio y bimetálico Al/Cu
Verificación dimensional y ensayo eléctrico en laboratorio propio antes del embalaje. Los certificados y protocolos de ensayo se envían bajo solicitud junto con la oferta.
Ver equipamiento y control de calidadPersonalización y OEM
Aceptamos fabricación OEM y personalización según muestra o plano: marcado, color del cuerpo, longitudes especiales y embalaje con su marca.
