Terminal Bimetálico
Terminal Bimetálico también llamado terminales de crimpado , está diseñado para conectar cables a equipos eléctricos. Esto facilita la conexión de los cables al equipo y ayuda a garantizar que el equipo funcione correctamente. El Terminal Bimetálico se puede conectar al cable de cobre o al cable de aluminio. al equipo
| Tipos | DTL-1 serie,DTL-2 serie |
|---|
¿Necesita otra medida? Envíenos la sección del conductor o el plano por WhatsApp y le confirmamos la referencia equivalente de la misma serie.
Quién lo usa
- Montadores de tableros eléctricos y centros de control de motores
- Contratistas de subestaciones y obra electromecánica industrial
- Distribuidoras eléctricas en trabajos de acometida y puesta a tierra
Qué problema resuelve
- La conexión directa entre barra de cobre y cable de aluminio genera par galvánico y calentamiento
- Un terminal fuera de rango deja la compresión incompleta y aumenta la resistencia de contacto
- La falta de estañado expone el cobre a oxidación en ambientes húmedos o salinos
Qué gana con este producto
- Transición cobre–aluminio resuelta con terminal bimetálico, sin par galvánico en el punto de conexión
- Cobre electrolítico estañado para mejor conductividad y resistencia a la corrosión
- Series DTL-1, DTL-2, DTL2-S, SC y DT con tablas dimensionales completas por sección
Especificación Técnica y Descripción Completa
Terminal Bimetálico
Terminal Bimetálico también llamado terminales de crimpado , está diseñado para conectar cables a equipos eléctricos. Esto facilita la conexión de los cables al equipo y ayuda a garantizar que el equipo funcione correctamente. El Terminal Bimetálico se puede conectar al cable de cobre o al cable de aluminio. al equipo eléctrico de cobre o aluminio. Por lo tanto, se puede realizar una conexión de transición cobre-aluminio. Tiene un amplio uso en aplicaciones eléctricas.
Material de terminales de cable
Está hecho de aluminio y cobre.
Tipo y tamaño de terminales de cable bimetálicos
| Model | φ | D(mm) | d(mm) | L(mm) | L1(mm) |
|---|---|---|---|---|---|
| DTL-2-10 | φ13 | 16 | 5.5 | 87 | 42 |
| DTL-2-16 | φ13 | 16 | 6.5 | 87 | 42 |
| DTL-2-25 | φ13 | 16 | 8 | 87 | 42 |
| DTL-2-35 | φ13 | 16 | 9 | 87 | 42 |
| DTL-2-50 | φ13 | 20 | 11 | 87 | 43 |
| DTL-2-70 | φ13 | 20 | 12.5 | 87 | 43 |
| DTL-2-95 | φ13 | 20 | 13.5 | 87 | 43 |
| DTL-2-120 | φ13 | 25 | 15.5 | 111 | 60 |
| DTL-2-150 | φ13 | 25 | 17.5 | 111 | 60 |
| DTL-2-185 | φ13 | 32 | 19.5 | 116 | 60 |
| DTL-2-240 | φ13 | 32 | 22.5 | 116 | 60 |
| DTL-2-300 | φ13 | 34 | 23.5 | 120 | 62 |
Desplace la tabla horizontalmente para ver todas las columnas.
| Model | φ | D(mm) | d(mm) | L(mm) | L1(mm) | B(mm) |
|---|---|---|---|---|---|---|
| DTL-1-10 | φ8.5 | 10 | 6 | 68 | 28 | 16 |
| DTL-1-16 | φ8.5 | 11 | 6 | 70 | 30 | 16 |
| DTL-1-25 | φ8.5 | 12 | 7 | 75 | 34 | 18 |
| DTL-1-35 | φ10.5 | 14 | 8.5 | 85 | 38 | 20.5 |
| DTL-1-50 | φ10.5 | 16 | 9.8 | 90 | 40 | 23 |
| DTL-1-70 | φ12.5 | 18 | 11.5 | 102 | 48 | 26 |
| DTL-1-95 | φ12.5 | 21 | 13.5 | 112 | 50 | 28 |
| DTL-1-120 | φ14.5 | 23 | 15 | 120 | 53 | 30 |
| DTL-1-150 | φ14.5 | 25 | 16.5 | 126 | 56 | 34 |
| DTL-1-185 | φ16.5 | 27 | 18.5 | 133 | 58 | 37 |
| DTL-1-240 | φ16.5 | 30 | 21 | 140 | 60 | 40 |
| DTL-1-300 | φ21 | 34 | 23.5 | 160 | 65 | 50 |
| DTL-1-400 | φ21 | 38 | 27 | 170 | 70 | 55 |
| DTL-1-500 | φ21 | 45 | 29 | 225 | 75 | 60 |
| DTL-1-630 | — | 54 | 35 | 245 | 80 | 80 |
| DTL-1-800 | — | 60 | 38 | 270 | 90 | 100 |
Desplace la tabla horizontalmente para ver todas las columnas.
| Item No. | Dimension(mm) | ||||||
|---|---|---|---|---|---|---|---|
| D | d | d1 | L | L1 | S | W | |
| DTL2-S-10 | 16 | 4.5 | 8.5 | 87 | 42 | 4.2 | 14 |
| DTL2-S-16 | 16 | 5.5 | 8.5 | 87 | 42 | 4.2 | 14 |
| DTL2-S-25 | 16 | 7 | 8.5 | 87 | 42 | 4.2 | 14 |
| DTL2-S-35 | 16 | 8.5 | 8.5 | 87 | 42 | 4.2 | 14 |
| DTL2-S-50 | 20 | 9.5 | 10.5 | 100 | 50 | 5.2 | 17 |
| DTL2-S-70 | 20 | 11.5 | 10.5 | 100 | 50 | 5.2 | 17 |
| DTL2-S-95 | 20 | 13 | 10.5 | 100 | 50 | 5.2 | 17 |
| DTL2-S-120 | 25 | 15 | 13 | 120 | 60 | 6.2 | 21 |
| DTL2-S-150 | 25 | 16.5 | 13 | 120 | 60 | 6.2 | 21 |
| DTL2-S-185 | 32 | 18 | 13 | 125 | 60 | 7.2 | 25 |
| DTL2-S-240 | 32 | 19.5 | 13 | 125 | 60 | 7.2 | 25 |
| DTL2-S-300 | 34 | 23.5 | 13 | 145 | 65 | 8 | 30 |
| DTL2-S-400 | 40 | 26 | 13 | 150 | 70 | 8 | 32 |
| DTL2-S-500 | 40 | 29 | 13 | 150 | 70 | 8 | 32 |
Desplace la tabla horizontalmente para ver todas las columnas.
| Type | Dimension | ||||
|---|---|---|---|---|---|
| d | D | L1 | L | B | |
| DTL-2-35 | 8.5 | 16 | 40 | 117 | 22 |
| DTL-2-50 | 9.8 | 16 | 42 | 117 | 22 |
| DTL-2-70 | 11.5 | 18 | 48 | 133 | 28 |
| DTL-2-95 | 13.5 | 21 | 52 | 144 | 28 |
| DTL-2-120 | 15 | 23 | 53 | 148 | 34 |
| DTL-2-150 | 16.5 | 25 | 56 | 152 | 34 |
| DTL-2-185 | 18.5 | 27 | 58 | 163 | 40 |
| DTL-2-240 | 21 | 30 | 60 | 168 | 40 |
| DTL-2-300 | 24 | 34 | 65 | 180 | 50 |
| DTL-2-400 | 27 | 38 | 70 | 192 | 50 |
Desplace la tabla horizontalmente para ver todas las columnas.
Descarga de catálogo
Si desea saber más sobre el precio del producto y obtener muestras gratuitas, no dude en hacérmelo saber.

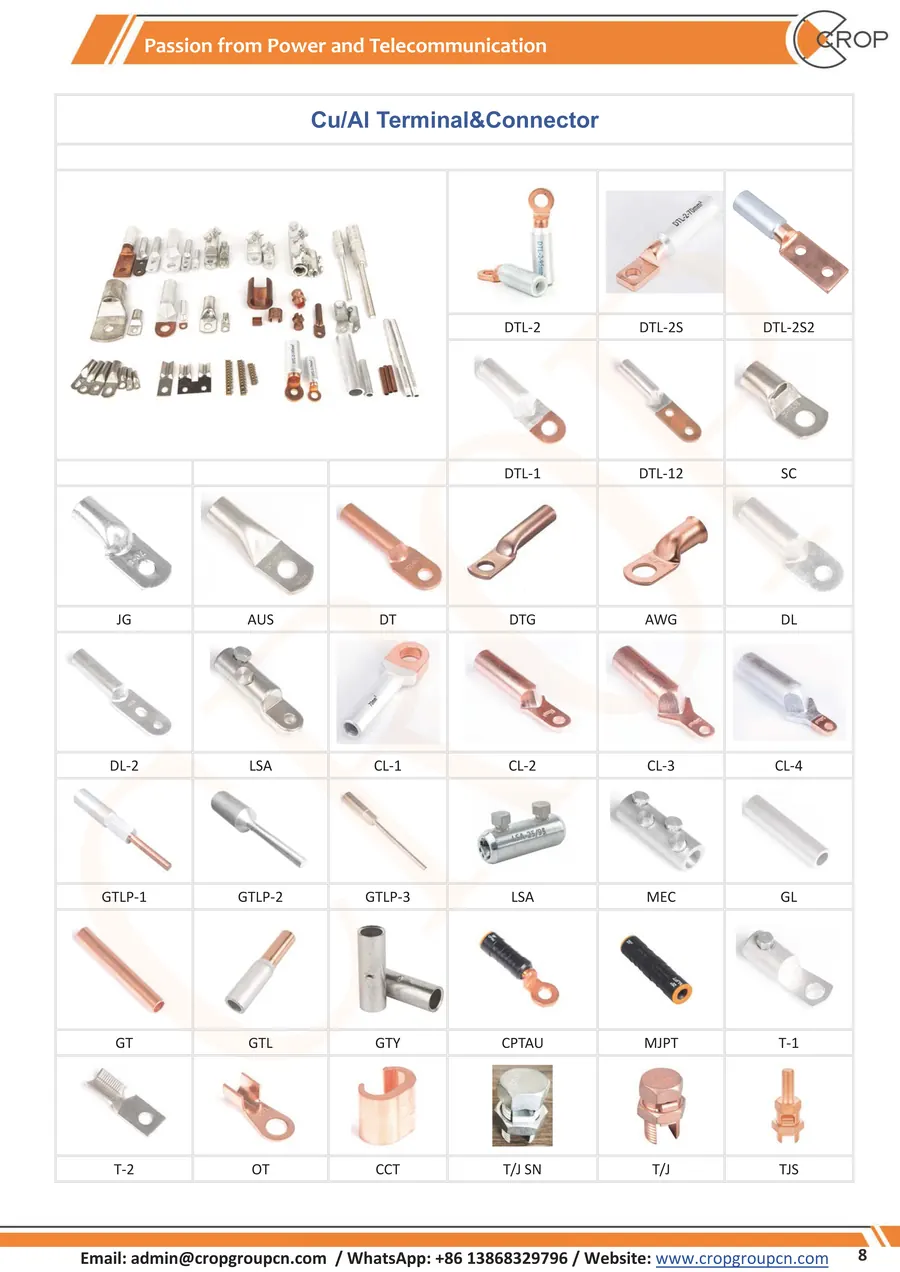

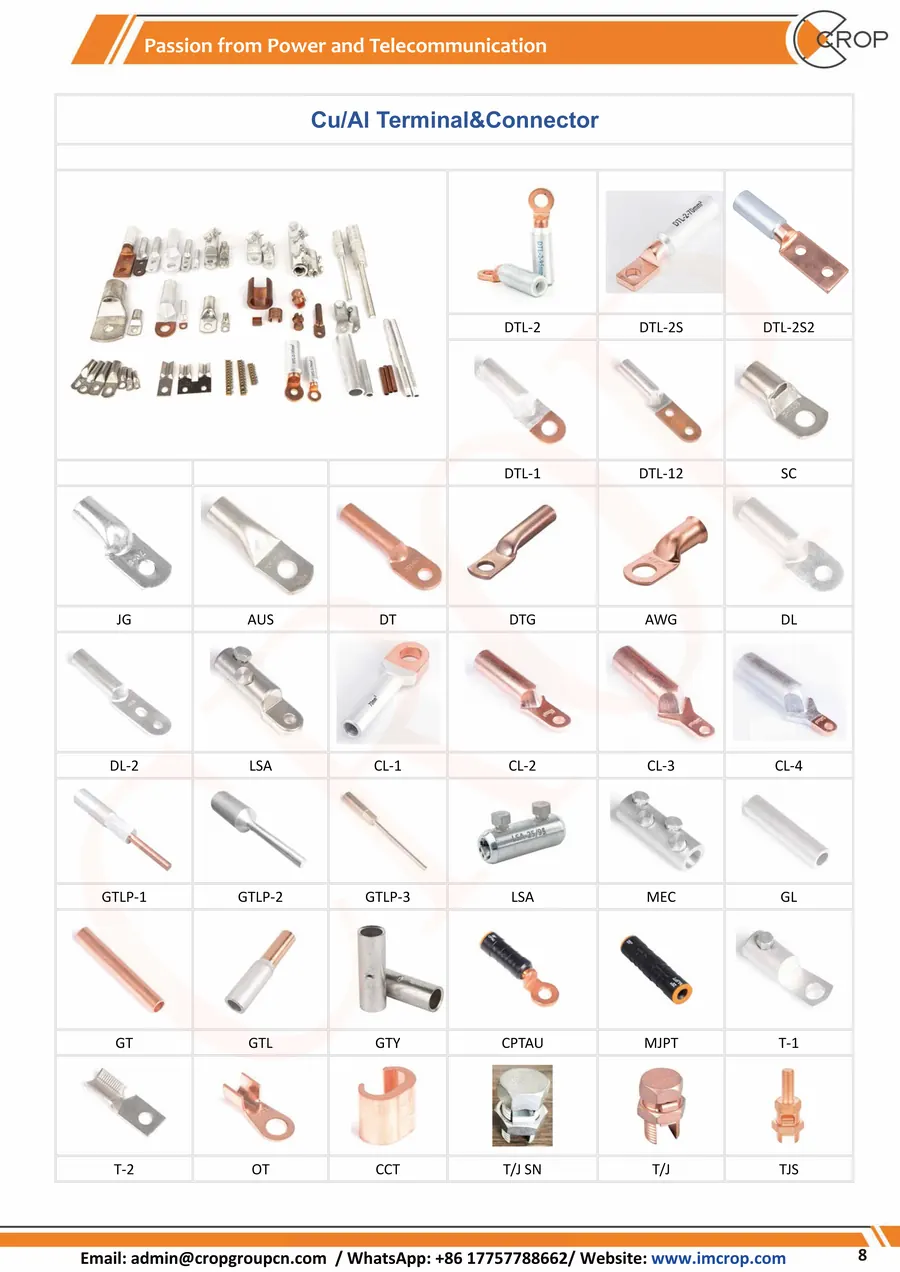

Esquemas y detalle del producto
Control de calidad y normas declaradas
Cobre electrolítico estañado · Aluminio y bimetálico Al/Cu
Verificación dimensional y ensayo eléctrico en laboratorio propio antes del embalaje. Los certificados y protocolos de ensayo se envían bajo solicitud junto con la oferta.
Ver equipamiento y control de calidadPersonalización y OEM
Aceptamos fabricación OEM y personalización según muestra o plano: marcado, color del cuerpo, longitudes especiales y embalaje con su marca.
