Conector Derivación Perforante
El conector derivación perforante es para conectar el conector principal y uno o dos taps de sección, como está escrito en el cuerpo del conector IPC. Es una forma conveniente y rápida de ramificar el cable, y también es una forma de uso común. El conector de perforación de aislamiento consiste de dos piezas de plástic
¿Necesita otra medida? Envíenos la sección del conductor o el plano por WhatsApp y le confirmamos la referencia equivalente de la misma serie.
Quién lo usa
- Distribuidoras y cooperativas eléctricas que mantienen redes aéreas de baja tensión
- Contratistas de electrificación urbana y rural
- Empresas de alumbrado público que derivan luminarias del haz preensamblado
Qué problema resuelve
- Pelar el aislamiento del conductor principal deja un punto de entrada de humedad y corrosión
- Las conexiones aluminio–cobre sin barrera bimetálica se degradan y calientan con el tiempo
- Sin tuerca fusible el par de apriete depende del criterio del instalador y varía en cada empalme
Qué gana con este producto
- Instalación sin pelar el conductor principal: menos tiempo por empalme y menos riesgo de falla
- Placas bimetálicas de cobre estañado o aluminio para combinaciones Al/Cu, Cu/Cu y Al/Al
- Tuerca de cabeza fusible que asegura un par de apriete repetible en toda la obra
Especificación Técnica y Descripción Completa
Conector Derivación Perforante
El conector derivación perforante es para conectar el conector principal y uno o dos taps de sección, como está escrito en el cuerpo del conector IPC. Es una forma conveniente y rápida de ramificar el cable, y también es una forma de uso común. El conector de perforación de aislamiento consiste de dos piezas de plástico reforzado con fibra de vidrio, que están equipadas con dientes, que están recubiertos con grasa de sílice de curado UV y los dientes están equipados con aislamiento de goma. Este conjunto está asociado con el segmento de fijación de tornillo, tuerca y pinza, la parte inferior del La abrazadera está diseñada para ser sostenida por la llave 13 y la cámara de ventilación, proporcionando una ventilación óptima de IPC.
Material del Conector Derivación Perforante para cable ABC
- Parte inferior del cuerpo, resistente a los rayos UV y al fuego PA66
- Cuchillas de conexión, cobre estañado, latón estañado o aluminio
- Parte superior del cuerpo, resistente a los rayos UV y al fuego PA66
- Arandela, galvanizada en caliente o dacromet
- Cabezal de corte, aleación de zinc
- Sellado a prueba de agua, caucho
- Perno, galvanizado en caliente o dacromet

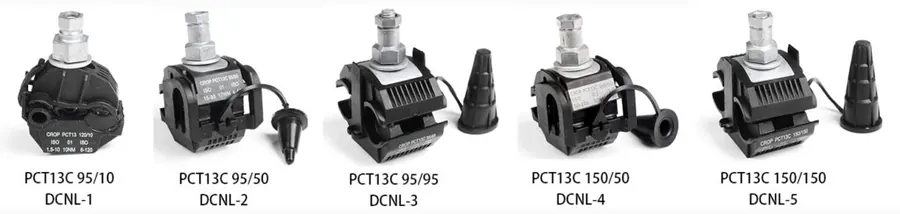

Ficha Tecnica Conector Dentado
| CROP Modelo | Igual Modelo | Capacidad | Embalaje | |||||
|---|---|---|---|---|---|---|---|---|
| Principal (Al/Cu,Cu/Cu,Al/Al) | Derivado (Al/Cu,Cu/Cu,Al/Al) | Cantidad por caja | Caja Aprox.KG. | Medidas de Caja CM | ||||
| mm2 | AWG | mm2 | AWG | |||||
| PCT13C 95/10 | DCNL-1 | 10-95 | 7-4/0 | 1.5-10 | 16-7 | 400 | 24.2 | 46.5X37X20 |
| PCT13C 95/50 | DCNL-2 | 16-95 | 5-4/0 | 4-50 | 12-1/0 | 150 | 23.7 | 46.5X37X20 |
| PCT13C 95/95 | DCNL-3 | 16-95 | 5-4/0 | 16-95 | 5-4/0 | 100 | 19 | 46.5X37X20 |
| PCT13C 150/50 | DCNL-4 | 50-150 | 1/0-300 | 4-50 | 12-1/0 | 150 | 24.7 | 46.5X37X20 |
| PCT13C 150/150 | DCNL-5 | 16-150 | 5-300 | 16-150 | 5-300 | 100 | 20.8 | 60X31X21 |
Desplace la tabla horizontalmente para ver todas las columnas.
Esta especificación es para un conector de perforación de aislamiento universal, adecuado para diferentes combinaciones de aluminio y cobre, conductores principales y secundarios. El grosor del aislamiento para los conductores principales y secundarios no debe ser superior a 2 mm.

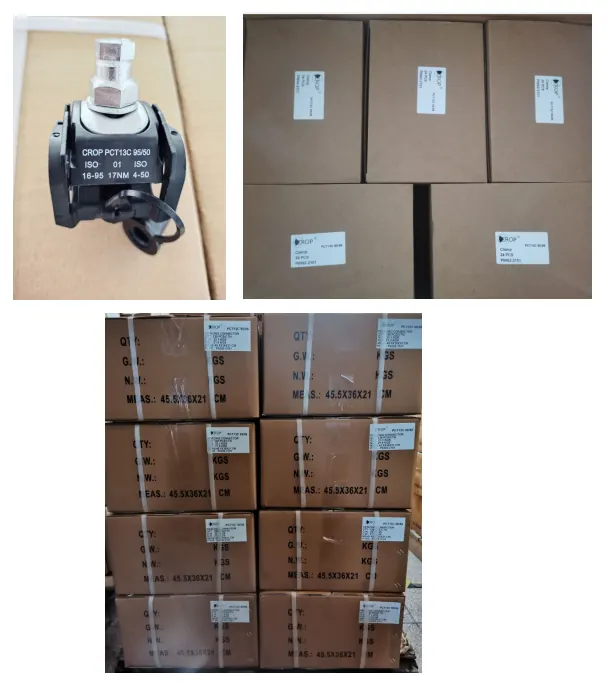

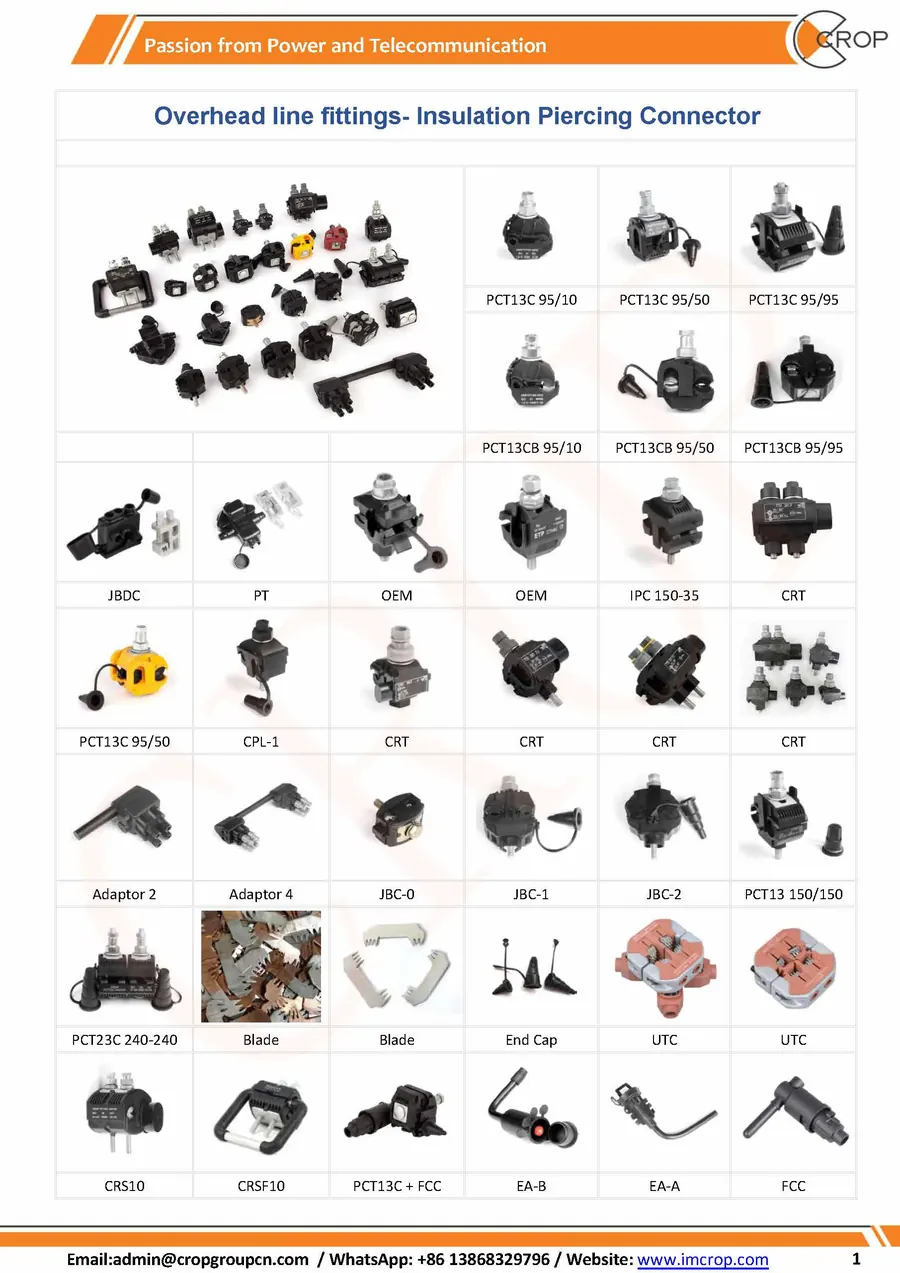

Esquemas y detalle del producto
Control de calidad y normas declaradas
IEC 61284 · EN 50483 · IRAM 2435 · NFC 33-020
Verificación dimensional y ensayo eléctrico en laboratorio propio antes del embalaje. Los certificados y protocolos de ensayo se envían bajo solicitud junto con la oferta.
Ver equipamiento y control de calidadPersonalización y OEM
Aceptamos fabricación OEM y personalización según muestra o plano: marcado, color del cuerpo, longitudes especiales y embalaje con su marca.
Ver el proceso de OEMProductos Relacionados
CONECTOR DENTADO DOBLE PARA CONDUCTOR DE 50/150-50/150 MM (1/0-300 A 1/0 – 300 AWG)
- Condiciones de servicio: <1 kV, 50/60 Hz, -10 °C a 55 °C
- Estándar: cumple con IEC 61284, EN 50483, IRAM2435, NFC3
Conector Aislado
- Condiciones de servicio: <1 kV, 50/60 Hz, -10 °C a 55 °C
- Estándar: IEC 61284, EN 50483, IRAM2435, NFC33 020
- CROP Modelo: PCT13C 95/50
Conector Cable Preensamblado
- Material de fabricación de las placas: Cobre estañado o Aluminio
Conector De Perforacion de Fase
- Condiciones de servicio: 400/600 V, 50/60 Hz, -10 ℃ a 55 ℃
- Estándar: IEC 61284, EN 50483, IRAM2435, NFC33 020
- Material de fabricación de las placas: Cobre estañado o Aluminio
