Conector De Perforacion de Fase
Conector De Perforacion de Fase utilizado para realizar la conexión entre líneas aéreas de baja tensión protegidas (con neutro), bajantes de transformadores o cable de acometida de servicio. Es adecuado para diferentes combinaciones de aluminio y cobre, conductor principal y derivado. se utiliza como abrazadera de deri
| Condiciones de servicio | 400/600 V, 50/60 Hz, -10 ℃ a 55 ℃ |
|---|---|
| Estándar | IEC 61284, EN 50483, IRAM2435, NFC33 020 |
| Material de fabricación de las placas | Cobre estañado o Aluminio |
¿Necesita otra medida? Envíenos la sección del conductor o el plano por WhatsApp y le confirmamos la referencia equivalente de la misma serie.
Quién lo usa
- Distribuidoras y cooperativas eléctricas que mantienen redes aéreas de baja tensión
- Contratistas de electrificación urbana y rural
- Empresas de alumbrado público que derivan luminarias del haz preensamblado
Qué problema resuelve
- Pelar el aislamiento del conductor principal deja un punto de entrada de humedad y corrosión
- Las conexiones aluminio–cobre sin barrera bimetálica se degradan y calientan con el tiempo
- Sin tuerca fusible el par de apriete depende del criterio del instalador y varía en cada empalme
Qué gana con este producto
- Instalación sin pelar el conductor principal: menos tiempo por empalme y menos riesgo de falla
- Placas bimetálicas de cobre estañado o aluminio para combinaciones Al/Cu, Cu/Cu y Al/Al
- Tuerca de cabeza fusible que asegura un par de apriete repetible en toda la obra
Especificación Técnica y Descripción Completa
Conector De Perforacion de Fase
Conector De Perforacion de Fase utilizado para realizar la conexión entre líneas aéreas de baja tensión protegidas (con neutro), bajantes de transformadores o cable de acometida de servicio. Es adecuado para diferentes combinaciones de aluminio y cobre, conductor principal y derivado. se utiliza como abrazadera de derivación aislada. Condiciones de servicio: 400/600 V, 50/60 Hz, -10 ℃ a 55 ℃ Estándar: IEC 61284, EN 50483, IRAM2435, NFC33 020.
Ficha tecnica conector dentado

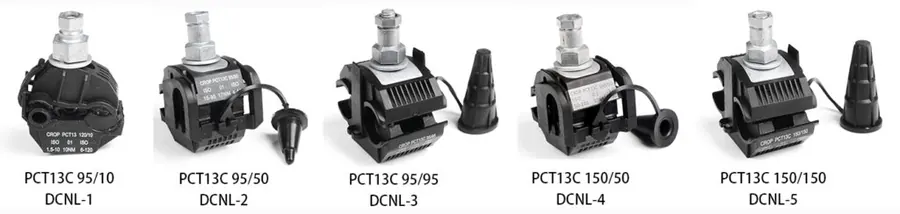

| CROP Modelo | Igual Modelo | Capacidad | Embalaje | |||||
|---|---|---|---|---|---|---|---|---|
| Principal (Al/Cu,Cu/Cu,Al/Al) | Derivado (Al/Cu,Cu/Cu,Al/Al) | Cantidad por caja | Caja Aprox.KG. | Medidas de Caja CM | ||||
| mm2 | AWG | mm2 | AWG | |||||
| PCT13C 95/10 | DCNL-1 | 10-95 | 7-4/0 | 1.5-10 | 16-7 | 400 | 24.2 | 46.5X37X20 |
| PCT13C 95/50 | DCNL-2 | 16-95 | 5-4/0 | 4-50 | 12-1/0 | 150 | 23.7 | 46.5X37X20 |
| PCT13C 95/95 | DCNL-3 | 16-95 | 5-4/0 | 16-95 | 5-4/0 | 100 | 19 | 46.5X37X20 |
| PCT13C 150/50 | DCNL-4 | 50-150 | 1/0-300 | 4-50 | 12-1/0 | 150 | 24.7 | 46.5X37X20 |
| PCT13C 150/150 | DCNL-5 | 16-150 | 5-300 | 16-150 | 5-300 | 100 | 20.8 | 60X31X21 |
Desplace la tabla horizontalmente para ver todas las columnas.

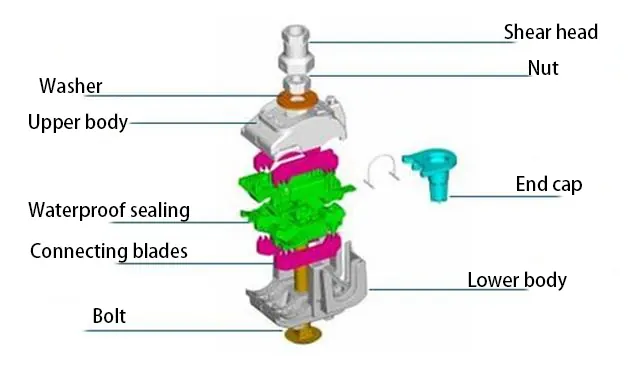

Conector De Perforacion Estructura
El Conector Dentado consta de cuerpo superior, cuerpo inferior, placa de contacto (dientes), cubierta de sellado impermeable, grasa de silicona, tapa del extremo del cable, grasa, tuerca de cabeza cortante, perno y arandela.
El Conector De Perforacion de Fase para perforar el cable derivado tiene una tuerca de torsión y una estructura de perforación. El Conector De Perforacion está conectado por dos soportes aislantes separados de la parte superior e inferior por un tornillo con tornillo de torsión. La tuerca de torsión se utiliza para garantizar una presión de contacto constante y garantizar un buen contacto eléctrico. Hay dos conductores hechos de aleaciones especiales ocultos en el soporte aislante que pueden estar en contacto con los cables en múltiples puntos. Cuando se usa una llave de tubo especial para torcer la tuerca de torsión de la abrazadera de alambre, los conjuntos superior e inferior de aleaciones especiales en el aislador están en contacto entre sí. La hoja agarra completamente la cubierta exterior del conductor perforado, de modo que las líneas principal y de guía estén conectadas. Al mismo tiempo, la junta especial de caucho de silicona está completamente rodeada por el conductor perforado debido a la extrusión del aislante, que cumple la función de aislamiento, sellado e impermeabilización. El uso del clip de perforación de aislamiento tiene poco efecto sobre las propiedades mecánicas y eléctricas de la línea troncal.

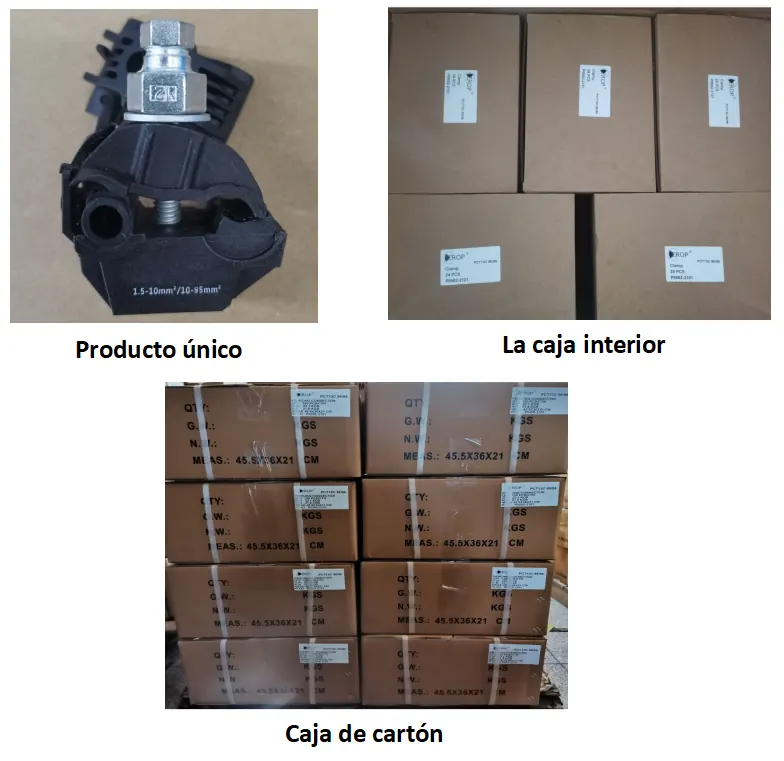

Esquemas y detalle del producto
Control de calidad y normas declaradas
IEC 61284 · EN 50483 · IRAM 2435 · NFC 33-020
Verificación dimensional y ensayo eléctrico en laboratorio propio antes del embalaje. Los certificados y protocolos de ensayo se envían bajo solicitud junto con la oferta.
Ver equipamiento y control de calidadPersonalización y OEM
Aceptamos fabricación OEM y personalización según muestra o plano: marcado, color del cuerpo, longitudes especiales y embalaje con su marca.
Ver el proceso de OEMProductos Relacionados
CONECTOR DENTADO DOBLE PARA CONDUCTOR DE 50/150-50/150 MM (1/0-300 A 1/0 – 300 AWG)
- Condiciones de servicio: <1 kV, 50/60 Hz, -10 °C a 55 °C
- Estándar: cumple con IEC 61284, EN 50483, IRAM2435, NFC3
Conector Aislado
- Condiciones de servicio: <1 kV, 50/60 Hz, -10 °C a 55 °C
- Estándar: IEC 61284, EN 50483, IRAM2435, NFC33 020
- CROP Modelo: PCT13C 95/50
Conector Cable Preensamblado
- Material de fabricación de las placas: Cobre estañado o Aluminio
Conector De Perforación Para Conductor Aislado
El Conector De Perforación Para Conductor Aislado para conexiones de cable de haz aéreo de…
Ver ficha técnicaPreguntas Frecuentes
La ficha declara: Cobre estañado o Aluminio. Si su proyecto exige otro material o acabado, lo fabricamos bajo pedido OEM.
Depende del modelo y la cantidad. Escríbanos por WhatsApp con la referencia y las piezas que necesita y le confirmamos mínimo, plazo de fabricación y embalaje.
Sí, enviamos muestras para evaluación técnica. Indíquenos la dirección de destino y la referencia y le confirmamos condiciones y transporte.
Aceptamos OEM y personalización por muestra o plano, incluidos marcado, color de cuerpo y embalaje con su marca.
Solicite Precio de Conector De Perforacion de Fase
Indique cantidad y destino y le enviamos precio FOB o CIF, detalle de embalaje y plazo de fabricación.
