Conector Cable Preensamblado
Conector Cable Preensamblado también llamado conector de perforación de aislamiento. Es adecuado para las combinaciones de conductores de aluminio y cobre, conductores principales y derivados cubiertos. Es capaz de perforar aislamientos de 2 mm de espesor tanto para conductores principales como derivados.
| Material de fabricación de las placas | Cobre estañado o Aluminio |
|---|
¿Necesita otra medida? Envíenos la sección del conductor o el plano por WhatsApp y le confirmamos la referencia equivalente de la misma serie.
Quién lo usa
- Distribuidoras y cooperativas eléctricas que mantienen redes aéreas de baja tensión
- Contratistas de electrificación urbana y rural
- Empresas de alumbrado público que derivan luminarias del haz preensamblado
Qué problema resuelve
- Pelar el aislamiento del conductor principal deja un punto de entrada de humedad y corrosión
- Las conexiones aluminio–cobre sin barrera bimetálica se degradan y calientan con el tiempo
- Sin tuerca fusible el par de apriete depende del criterio del instalador y varía en cada empalme
Qué gana con este producto
- Instalación sin pelar el conductor principal: menos tiempo por empalme y menos riesgo de falla
- Placas bimetálicas de cobre estañado o aluminio para combinaciones Al/Cu, Cu/Cu y Al/Al
- Tuerca de cabeza fusible que asegura un par de apriete repetible en toda la obra
Especificación Técnica y Descripción Completa
Conector Cable Preensamblado para Conductores Revestidos
Conector Cable Preensamblado también llamado conector de perforación de aislamiento. Es adecuado para las combinaciones de conductores de aluminio y cobre, conductores principales y derivados cubiertos. Es capaz de perforar aislamientos de 2 mm de espesor tanto para conductores principales como derivados.
Material Conector de cable preensamblado
- Cuerpo superior e inferior: hecho de un plástico PA66 mecánicamente fuerte, resistente a la intemperie y a los rayos UV.
- Dientes de la placa de contacto: Cobre estañado, aleación de cobre estañado o aluminio
- Cubierta de sellado impermeable: PVC flexible
- Tapa del extremo del cable: hecha de material aislante de plástico resistente a los rayos UV y al envejecimiento.
- Grasa: gel de sílice
- Tuerca de cabeza cortante: Aleación de zinc
- Perno y arandela: Acero galvanizado en caliente o Dacromet.
Ficha Tecnica Conector Cable Preensamblado
| CROP Modelo | Igual Modelo | Capacidad | Embalaje | |||||
|---|---|---|---|---|---|---|---|---|
| Principal (Al/Cu,Cu/Cu,Al/Al) | Derivado (Al/Cu,Cu/Cu,Al/Al) | Cantidad por caja | Caja Aprox.KG. | Medidas de Caja CM | ||||
| mm2 | AWG | mm2 | AWG | |||||

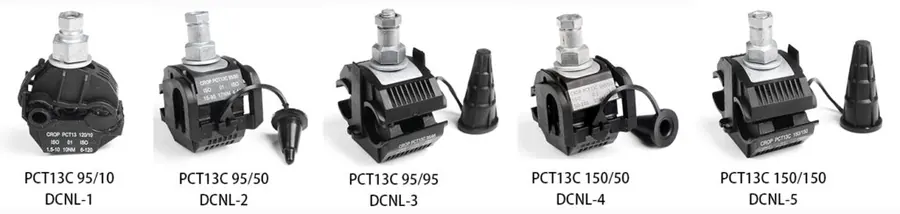

| PCT13C 95/10 | DCNL-1 | 10-95 | 7-4/0 | 1.5-10 | 16-7 | 400 | 24.2 | 46.5X37X20 |
| PCT13C 95/50 | DCNL-2 | 16-95 | 5-4/0 | 4-50 | 12-1/0 | 150 | 23.7 | 46.5X37X20 |
| PCT13C 95/95 | DCNL-3 | 16-95 | 5-4/0 | 16-95 | 5-4/0 | 100 | 19 | 46.5X37X20 |
| PCT13C 150/50 | DCNL-4 | 50-150 | 1/0-300 | 4-50 | 12-1/0 | 150 | 24.7 | 46.5X37X20 |
| PCT13C 150/150 | DCNL-5 | 16-150 | 5-300 | 16-150 | 5-300 | 100 | 20.8 | 60X31X21 |
Desplace la tabla horizontalmente para ver todas las columnas.
Característica del conector de cable preensamblado
- Está destinado a ser utilizado en una conexión ‘viva’ a los cables de red de LV.
- Se debe lograr una conexión perfecta sin necesidad de quitar el aislamiento de los conductores.
- Connectors es adecuado para la instalación en líneas energizadas y sin que el perno de apriete entre en contacto con el componente vivo.
- Las placas de contacto tienen dientes de contacto de clasificación adecuada que penetrarán en el aislamiento y asegurarán la conexión deseada una vez que se apriete el perno “sin tensión”.
- Los aislamientos de los conductores principal y ramal se perforan mediante la acción de un solo perno.
Esquemas y detalle del producto
Control de calidad y normas declaradas
IEC 61284 · EN 50483 · IRAM 2435 · NFC 33-020
Verificación dimensional y ensayo eléctrico en laboratorio propio antes del embalaje. Los certificados y protocolos de ensayo se envían bajo solicitud junto con la oferta.
Ver equipamiento y control de calidadPersonalización y OEM
Aceptamos fabricación OEM y personalización según muestra o plano: marcado, color del cuerpo, longitudes especiales y embalaje con su marca.
Ver el proceso de OEMProductos Relacionados
CONECTOR DENTADO DOBLE PARA CONDUCTOR DE 50/150-50/150 MM (1/0-300 A 1/0 – 300 AWG)
- Condiciones de servicio: <1 kV, 50/60 Hz, -10 °C a 55 °C
- Estándar: cumple con IEC 61284, EN 50483, IRAM2435, NFC3
Conector Aislado
- Condiciones de servicio: <1 kV, 50/60 Hz, -10 °C a 55 °C
- Estándar: IEC 61284, EN 50483, IRAM2435, NFC33 020
- CROP Modelo: PCT13C 95/50
Conector De Perforacion de Fase
- Condiciones de servicio: 400/600 V, 50/60 Hz, -10 ℃ a 55 ℃
- Estándar: IEC 61284, EN 50483, IRAM2435, NFC33 020
- Material de fabricación de las placas: Cobre estañado o Aluminio
Conector De Perforación Para Conductor Aislado
El Conector De Perforación Para Conductor Aislado para conexiones de cable de haz aéreo de…
Ver ficha técnicaPreguntas Frecuentes
La ficha declara: Cobre estañado o Aluminio. Si su proyecto exige otro material o acabado, lo fabricamos bajo pedido OEM.
Depende del modelo y la cantidad. Escríbanos por WhatsApp con la referencia y las piezas que necesita y le confirmamos mínimo, plazo de fabricación y embalaje.
Sí, enviamos muestras para evaluación técnica. Indíquenos la dirección de destino y la referencia y le confirmamos condiciones y transporte.
Aceptamos OEM y personalización por muestra o plano, incluidos marcado, color de cuerpo y embalaje con su marca.
Solicite Precio de Conector Cable Preensamblado
Indique cantidad y destino y le enviamos precio FOB o CIF, detalle de embalaje y plazo de fabricación.
