Conector Dentado 10-95 / 1.5-10 mm2
Conector Dentado se utiliza para establecer una conexión de derivación desde ABC (conductores combinados aéreos) de bajo voltaje a un conductor principal de cobre o aleación de aluminio de bajo voltaje.
| CROP Modelo | PCT13C 95/10 |
|---|---|
| Conductor Principal | 10 a 95 mm² |
| Conductor Derivado | 1,5 a 10 mm² |
| Material de fabricación de las placas | Cobre estañado o Aluminio |
| Torque | 10NM |
| País de origen | CHINA |
¿Necesita otra medida? Envíenos la sección del conductor o el plano por WhatsApp y le confirmamos la referencia equivalente de la misma serie.
Quién lo usa
- Distribuidoras y cooperativas eléctricas que mantienen redes aéreas de baja tensión
- Contratistas de electrificación urbana y rural
- Empresas de alumbrado público que derivan luminarias del haz preensamblado
Qué problema resuelve
- Pelar el aislamiento del conductor principal deja un punto de entrada de humedad y corrosión
- Las conexiones aluminio–cobre sin barrera bimetálica se degradan y calientan con el tiempo
- Sin tuerca fusible el par de apriete depende del criterio del instalador y varía en cada empalme
Qué gana con este producto
- Instalación sin pelar el conductor principal: menos tiempo por empalme y menos riesgo de falla
- Placas bimetálicas de cobre estañado o aluminio para combinaciones Al/Cu, Cu/Cu y Al/Al
- Tuerca de cabeza fusible que asegura un par de apriete repetible en toda la obra
Especificación Técnica y Descripción Completa
Conector Dentado 10-95 / 1.5-10 mm2
Conector Dentado se utiliza para establecer una conexión de derivación desde ABC (conductores combinados aéreos) de bajo voltaje a un conductor principal de cobre o aleación de aluminio de bajo voltaje.
Características Generales
| CROP Modelo | Igual Modelo | Capacidad | Embalaje | |||||
|---|---|---|---|---|---|---|---|---|
| Principal (Al/Cu,Cu/Cu,Al/Al) | Derivado (Al/Cu,Cu/Cu,Al/Al) | Cantidad por caja | Caja Aprox.KG. | Medidas de Caja CM | ||||
| mm2 | AWG | mm2 | AWG | |||||

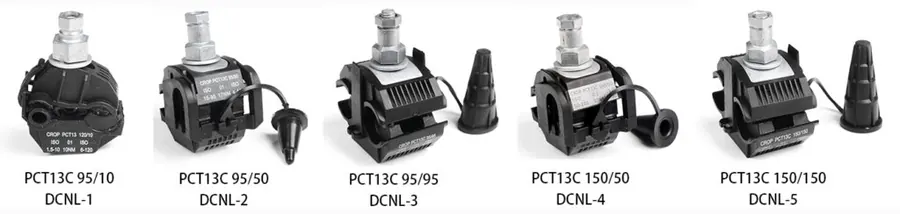

| PCT13C 95/10 | DCNL-1 | 10-95 | 7-4/0 | 1.5-10 | 16-7 | 400 | 24.2 | 46.5X37X20 |
| PCT13C 95/50 | DCNL-2 | 16-95 | 5-4/0 | 4-50 | 12-1/0 | 150 | 23.7 | 46.5X37X20 |
| PCT13C 95/95 | DCNL-3 | 16-95 | 5-4/0 | 16-95 | 5-4/0 | 100 | 19 | 46.5X37X20 |
| PCT13C 150/50 | DCNL-4 | 50-150 | 1/0-300 | 4-50 | 12-1/0 | 150 | 24.7 | 46.5X37X20 |
| PCT13C 150/150 | DCNL-5 | 16-150 | 5-300 | 16-150 | 5-300 | 100 | 20.8 | 60X31X21 |
Desplace la tabla horizontalmente para ver todas las columnas.
Material del cuerpo: Polímero-termoplástico reforzado con fibra de vidrio con protección UV
Color del material del cuerpo: El color estándar es negro, se puede personalizar otro color
Sistema de continuidad o conexión de la principal y la derivación: 4 placas bimetálicas en cobre estañado (2 arriba y 2 abajo)
Material de fabricación de las placas: Cobre estañado o Aluminio

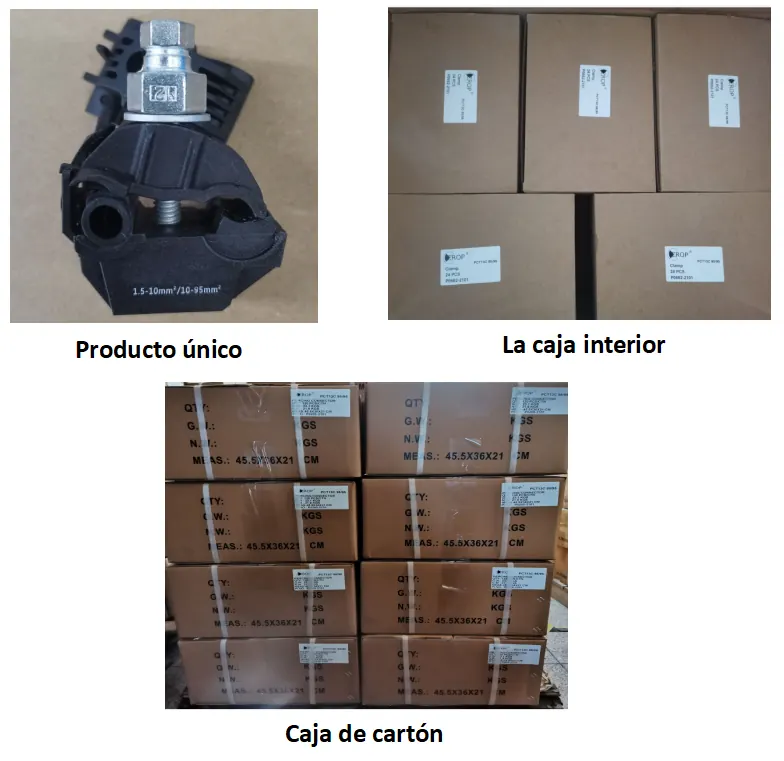

Embalaje
CROP Conector Dentado está hecho de tal manera que permite la unión de LV ABC y el conductor de conexión a la red, independientemente de si es un conductor de aluminio o de cobre. El inserto de elastómero elimina la corrosión bimetálica ya que evita la aparición de humedad en los puntos de contacto. Los contactos están protegidos con grasa para contactos eléctricos.
Cuando se aprieta la tuerca de cabeza cortante, los dientes de las placas de contacto perforan el aislamiento de LV ABC y logran un excelente contacto gracias a la penetración profunda en el conductor y la gran área de contacto. Las placas de contacto están hechas de chapa electrolítica de excelente conductividad y muy alta resistencia a la tracción, por lo que es posible perforar el aislamiento incluso a temperaturas muy bajas.
El apriete se realiza hasta que se dañe mecánicamente la tuerca de la cabeza de corte. Se permite un apriete adicional hasta la carga mecánica máxima, máximo 1,5 círculo desde el momento del daño de la tuerca de cizalla. La instalación bajo voltaje es posible, pero se debe utilizar el equipo de protección adecuado.

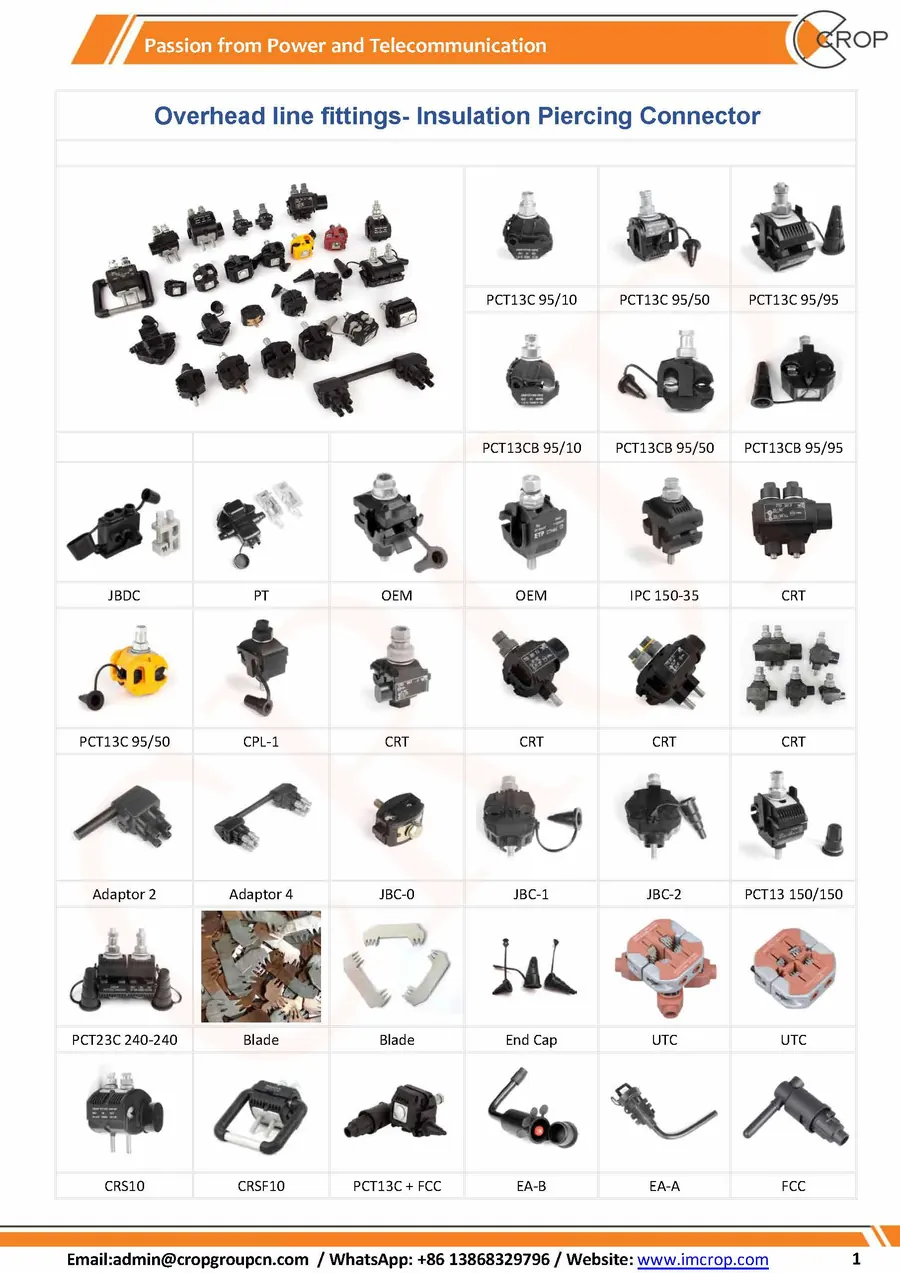

Esquemas y detalle del producto
Control de calidad y normas declaradas
IEC 61284 · EN 50483 · IRAM 2435 · NFC 33-020
Verificación dimensional y ensayo eléctrico en laboratorio propio antes del embalaje. Los certificados y protocolos de ensayo se envían bajo solicitud junto con la oferta.
Ver equipamiento y control de calidadPersonalización y OEM
Aceptamos fabricación OEM y personalización según muestra o plano: marcado, color del cuerpo, longitudes especiales y embalaje con su marca.
