Conector Dentado para Preensamblado
Conector Dentado para preensamblado, tambien llamado conector de perforacion de aislamiento. Disenado para la derivacion o el servicio de bifurcacion de los cables en lineas aereas de bajo voltaje. Por lo tanto, la derivación y el servicio de bifurcacion son los dos metodos principales de conexion del conector de perfo
| Material de fabricación de las placas | Cobre estañado o Aluminio |
|---|
¿Necesita otra medida? Envíenos la sección del conductor o el plano por WhatsApp y le confirmamos la referencia equivalente de la misma serie.
Quién lo usa
- Distribuidoras y cooperativas eléctricas que mantienen redes aéreas de baja tensión
- Contratistas de electrificación urbana y rural
- Empresas de alumbrado público que derivan luminarias del haz preensamblado
Qué problema resuelve
- Pelar el aislamiento del conductor principal deja un punto de entrada de humedad y corrosión
- Las conexiones aluminio–cobre sin barrera bimetálica se degradan y calientan con el tiempo
- Sin tuerca fusible el par de apriete depende del criterio del instalador y varía en cada empalme
Qué gana con este producto
- Instalación sin pelar el conductor principal: menos tiempo por empalme y menos riesgo de falla
- Placas bimetálicas de cobre estañado o aluminio para combinaciones Al/Cu, Cu/Cu y Al/Al
- Tuerca de cabeza fusible que asegura un par de apriete repetible en toda la obra
Especificación Técnica y Descripción Completa
Conector Dentado para Preensamblado
Conector Dentado para preensamblado, tambien llamado conector de perforacion de aislamiento. Disenado para la derivacion o el servicio de bifurcacion de los cables en lineas aereas de bajo voltaje. Por lo tanto, la derivación y el servicio de bifurcacion son los dos metodos principales de conexion del conector de perforacion. estandar NFC 33020.
El conector de perforación de aislamiento de derivacion se utiliza para derivar una línea ABC derivada de una linea de haz aereo (ABC) o de una linea conductora desnuda. Tambien se utiliza para derivar una línea de calle de una linea de calle de haz. Como PCT13C 95 /10 (PE).
Los conectores electricos IPC para sucursales son un conector de derivacion dedicado a conectar uno o mas clientes o equipos de alumbrado publico a una red de distribucion de bajo voltaje. Como PCT13C95/50 (2-95).

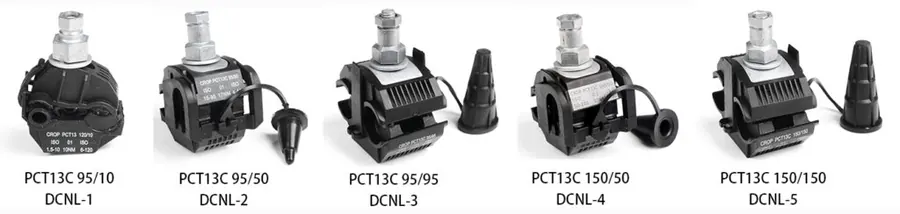

Conector Dentado Tamano
| CROP Modelo | Igual Modelo | Capacidad | Embalaje | |||||
|---|---|---|---|---|---|---|---|---|
| Principal (Al/Cu,Cu/Cu,Al/Al) | Derivado (Al/Cu,Cu/Cu,Al/Al) | Cantidad por caja | Caja Aprox.KG. | Medidas de Caja CM | ||||
| mm2 | AWG | mm2 | AWG | |||||
| PCT13C 95/10 | DCNL-1 | 10-95 | 7-4/0 | 1.5-10 | 16-7 | 400 | 24.2 | 46.5X37X20 |
| PCT13C 95/50 | DCNL-2 | 16-95 | 5-4/0 | 4-50 | 12-1/0 | 150 | 23.7 | 46.5X37X20 |
| PCT13C 95/95 | DCNL-3 | 16-95 | 5-4/0 | 16-95 | 5-4/0 | 100 | 19 | 46.5X37X20 |
| PCT13C 150/50 | DCNL-4 | 50-150 | 1/0-300 | 4-50 | 12-1/0 | 150 | 24.7 | 46.5X37X20 |
| PCT13C 150/150 | DCNL-5 | 16-150 | 5-300 | 16-150 | 5-300 | 100 | 20.8 | 60X31X21 |
Desplace la tabla horizontalmente para ver todas las columnas.

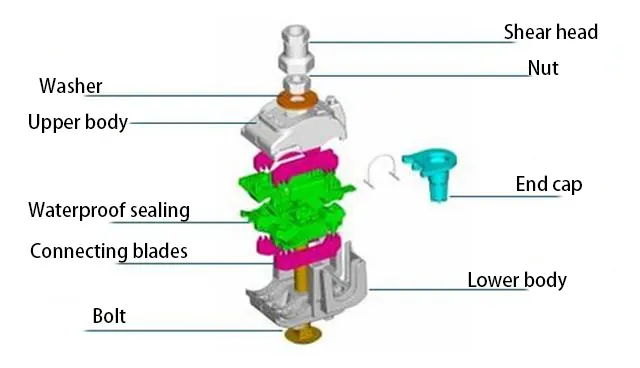

Conector De Perforacion Estructura
Los conectores de grifo autoperforantes consisten en el cuerpo superior, el cuerpo inferior, la placa de contacto (dientes), la cubierta de sellado impermeable, la grasa de silicona, la tapa del extremo del cable, la grasa, la tuerca de cabeza cortante, el perno y la arandela.
material de conectores de grifo autoperforante
- Cuerpo superior e inferior: hecho de PA66 resistente a los rayos UV y al fuego
- Dientes de la placa de contacto: cobre estañado, aleación de cobre estañado, aluminio
- Cubierta de sellado impermeable: PVC flexible
- Tapa del extremo del cable: hecha de material aislante de plástico resistente a los rayos UV y al envejecimiento.
- Grasa: gel de sílice
- Tuerca de cabeza cortante: Aleación de zinc
- Perno y arandela: Acero galvanizado en caliente o Dacromet
Esquemas y detalle del producto
Control de calidad y normas declaradas
IEC 61284 · EN 50483 · IRAM 2435 · NFC 33-020
Verificación dimensional y ensayo eléctrico en laboratorio propio antes del embalaje. Los certificados y protocolos de ensayo se envían bajo solicitud junto con la oferta.
Ver equipamiento y control de calidadPersonalización y OEM
Aceptamos fabricación OEM y personalización según muestra o plano: marcado, color del cuerpo, longitudes especiales y embalaje con su marca.
Ver el proceso de OEMProductos Relacionados
CONECTOR DENTADO DOBLE PARA CONDUCTOR DE 50/150-50/150 MM (1/0-300 A 1/0 – 300 AWG)
- Condiciones de servicio: <1 kV, 50/60 Hz, -10 °C a 55 °C
- Estándar: cumple con IEC 61284, EN 50483, IRAM2435, NFC3
Conector Aislado
- Condiciones de servicio: <1 kV, 50/60 Hz, -10 °C a 55 °C
- Estándar: IEC 61284, EN 50483, IRAM2435, NFC33 020
- CROP Modelo: PCT13C 95/50
Conector Cable Preensamblado
- Material de fabricación de las placas: Cobre estañado o Aluminio
Conector De Perforacion de Fase
- Condiciones de servicio: 400/600 V, 50/60 Hz, -10 ℃ a 55 ℃
- Estándar: IEC 61284, EN 50483, IRAM2435, NFC33 020
- Material de fabricación de las placas: Cobre estañado o Aluminio
Preguntas Frecuentes
La ficha declara: Cobre estañado o Aluminio. Si su proyecto exige otro material o acabado, lo fabricamos bajo pedido OEM.
Depende del modelo y la cantidad. Escríbanos por WhatsApp con la referencia y las piezas que necesita y le confirmamos mínimo, plazo de fabricación y embalaje.
Sí, enviamos muestras para evaluación técnica. Indíquenos la dirección de destino y la referencia y le confirmamos condiciones y transporte.
Aceptamos OEM y personalización por muestra o plano, incluidos marcado, color de cuerpo y embalaje con su marca.
Solicite Precio de Conector Dentado para Preensamblado
Indique cantidad y destino y le enviamos precio FOB o CIF, detalle de embalaje y plazo de fabricación.
