Conector Dentado Para Acometida 16-95 / 4-50 mm2
Conector Dentado Para Acometida son adecuados para la mayoría de los tipos de conductores LV ABC, así como para conexiones a núcleos de cables de servicio e iluminación. Al apretar los tornillos, los dientes de las placas de contacto penetran en el aislamiento y establecen un contacto perfecto. Los pernos se aprietan h
| CROP Modelo | PCT13C 95/50 |
|---|---|
| Conductor Principal | 16 a 95 mm² |
| Conductor Derivado | 4 a 50 mm² |
| Material de fabricación de las placas | Cobre estañado o Aluminio |
| Torque | 17NM |
| País de origen | CHINA |
¿Necesita otra medida? Envíenos la sección del conductor o el plano por WhatsApp y le confirmamos la referencia equivalente de la misma serie.
Quién lo usa
- Distribuidoras y cooperativas eléctricas que mantienen redes aéreas de baja tensión
- Contratistas de electrificación urbana y rural
- Empresas de alumbrado público que derivan luminarias del haz preensamblado
Qué problema resuelve
- Pelar el aislamiento del conductor principal deja un punto de entrada de humedad y corrosión
- Las conexiones aluminio–cobre sin barrera bimetálica se degradan y calientan con el tiempo
- Sin tuerca fusible el par de apriete depende del criterio del instalador y varía en cada empalme
Qué gana con este producto
- Instalación sin pelar el conductor principal: menos tiempo por empalme y menos riesgo de falla
- Placas bimetálicas de cobre estañado o aluminio para combinaciones Al/Cu, Cu/Cu y Al/Al
- Tuerca de cabeza fusible que asegura un par de apriete repetible en toda la obra
Especificación Técnica y Descripción Completa
Conector Dentado Para Acometida 16-95 / 4-50 mm2
Conector Dentado Para Acometida son adecuados para la mayoría de los tipos de conductores LV ABC, así como para conexiones a núcleos de cables de servicio e iluminación. Al apretar los tornillos, los dientes de las placas de contacto penetran en el aislamiento y establecen un contacto perfecto. Los pernos se aprietan hasta que las cabezas se cortan. Par de apriete garantizado (tuerca fusible). Se evita el desprendimiento del aislamiento. Condición de servicio: <1kV, 50 / 60Hz, -10 ° C a 55 ° C Estándar: IEC 61284, EN 50483, IRAM2435, NFC33 020.

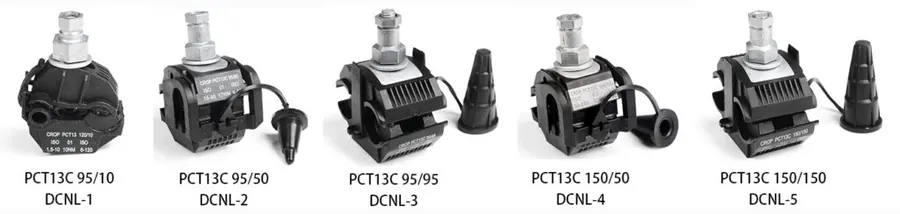

| CROP Modelo | Igual Modelo | Capacidad | Embalaje | |||||
|---|---|---|---|---|---|---|---|---|
| Principal (Al/Cu,Cu/Cu,Al/Al) | Derivado (Al/Cu,Cu/Cu,Al/Al) | Cantidad por caja | Caja Aprox.KG. | Medidas de Caja CM | ||||
| mm2 | AWG | mm2 | AWG | |||||
| PCT13C 95/10 | DCNL-1 | 10-95 | 7-4/0 | 1.5-10 | 16-7 | 400 | 24.2 | 46.5X37X20 |
| PCT13C 95/50 | DCNL-2 | 16-95 | 5-4/0 | 4-50 | 12-1/0 | 150 | 23.7 | 46.5X37X20 |
| PCT13C 95/95 | DCNL-3 | 16-95 | 5-4/0 | 16-95 | 5-4/0 | 100 | 19 | 46.5X37X20 |
| PCT13C 150/50 | DCNL-4 | 50-150 | 1/0-300 | 4-50 | 12-1/0 | 150 | 24.7 | 46.5X37X20 |
| PCT13C 150/150 | DCNL-5 | 16-150 | 5-300 | 16-150 | 5-300 | 100 | 20.8 | 60X31X21 |
Desplace la tabla horizontalmente para ver todas las columnas.
Material o Conector Dentado
Cuerpo: polímero reforzado con fibra de vidrio resistente a la intemperie y a los rayos UV, poliamida termoplástica 66 con fibra de vidrio Puente de conexión: Cobre estañado or Aluminio Sellado de piezas: PVC flexible Tapa final: PVC flexible Grasa: gel de sílice Perno: acero galvanizado en caliente, grado 8.8 Arandela, tuerca: acero galvanizado en caliente Tuerca de fusible: aleación de zinc
Características
• Probado para estanqueidad a un voltaje de 6 kV durante 30 min en un baño de agua. • Los pernos de apriete sin potencial permiten instalaciones seguras en líneas de vida • Bimetálico, apto para conductores de aluminio y cobre • Tuerca de cabeza cortante de 13 mm de cuello largo que garantiza instalaciones fiables • Componentes no aislados, tapa de extremo unida al cuerpo • Material de aislamiento hecho de polímero reforzado con fibra de vidrio resistente a la intemperie y a los rayos UV

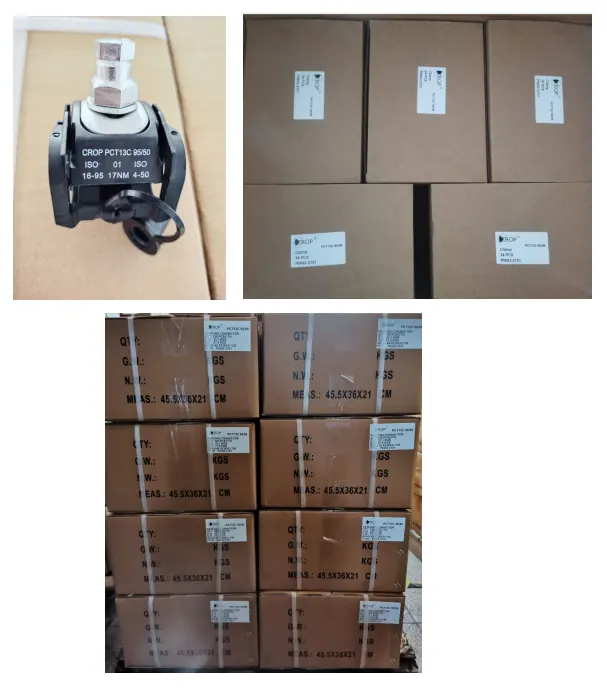

Esquemas y detalle del producto
Control de calidad y normas declaradas
IEC 61284 · EN 50483 · IRAM 2435 · NFC 33-020
Verificación dimensional y ensayo eléctrico en laboratorio propio antes del embalaje. Los certificados y protocolos de ensayo se envían bajo solicitud junto con la oferta.
Ver equipamiento y control de calidadPersonalización y OEM
Aceptamos fabricación OEM y personalización según muestra o plano: marcado, color del cuerpo, longitudes especiales y embalaje con su marca.
Ver el proceso de OEMProductos Relacionados
CONECTOR DENTADO DOBLE PARA CONDUCTOR DE 50/150-50/150 MM (1/0-300 A 1/0 – 300 AWG)
- Condiciones de servicio: <1 kV, 50/60 Hz, -10 °C a 55 °C
- Estándar: cumple con IEC 61284, EN 50483, IRAM2435, NFC3
Conector Aislado
- Condiciones de servicio: <1 kV, 50/60 Hz, -10 °C a 55 °C
- Estándar: IEC 61284, EN 50483, IRAM2435, NFC33 020
- CROP Modelo: PCT13C 95/50
Conector Cable Preensamblado
- Material de fabricación de las placas: Cobre estañado o Aluminio
Conector De Perforacion de Fase
- Condiciones de servicio: 400/600 V, 50/60 Hz, -10 ℃ a 55 ℃
- Estándar: IEC 61284, EN 50483, IRAM2435, NFC33 020
- Material de fabricación de las placas: Cobre estañado o Aluminio
Preguntas Frecuentes
El modelo PCT13C 95/50 admite conductor principal de 16 a 95 mm² y conductor derivado de 4 a 50 mm². Fuera de ese rango disponemos de otras referencias de la misma serie.
El par indicado en ficha es de 17NM. Con tuerca de cabeza fusible el apriete se detiene solo cuando la cabeza se corta, de modo que el valor se alcanza sin llave dinamométrica.
La ficha declara: Cobre estañado o Aluminio. Si su proyecto exige otro material o acabado, lo fabricamos bajo pedido OEM.
Depende del modelo y la cantidad. Escríbanos por WhatsApp con la referencia y las piezas que necesita y le confirmamos mínimo, plazo de fabricación y embalaje.
Sí, enviamos muestras para evaluación técnica. Indíquenos la dirección de destino y la referencia y le confirmamos condiciones y transporte.
Aceptamos OEM y personalización por muestra o plano, incluidos marcado, color de cuerpo y embalaje con su marca.
Solicite Precio de Conector Dentado Para Acometida 16-95 / 4-50 mm2
Indique cantidad y destino y le enviamos precio FOB o CIF, detalle de embalaje y plazo de fabricación.
