Conector Dentado Medidas
Conector Dentado Medidas para Cable ABC son necesarios para derivaciones de conductores agrupados y para la conexión de conductores de servicio a conductores agrupados. Estos conectores de perforación deben ser del tipo de perforación del aislamiento tanto en los conductores principales como en los de derivación.
| CROP Modelo | PCT13C 95/95 |
|---|---|
| Conductor Principal | 16 a 95 mm² |
| Conductor Derivado | 16 a 95 mm² |
| Material de fabricación de las placas | Cobre estañado o Aluminio |
| Torque | 23NM |
| País de origen | CHINA |
¿Necesita otra medida? Envíenos la sección del conductor o el plano por WhatsApp y le confirmamos la referencia equivalente de la misma serie.
Quién lo usa
- Distribuidoras y cooperativas eléctricas que mantienen redes aéreas de baja tensión
- Contratistas de electrificación urbana y rural
- Empresas de alumbrado público que derivan luminarias del haz preensamblado
Qué problema resuelve
- Pelar el aislamiento del conductor principal deja un punto de entrada de humedad y corrosión
- Las conexiones aluminio–cobre sin barrera bimetálica se degradan y calientan con el tiempo
- Sin tuerca fusible el par de apriete depende del criterio del instalador y varía en cada empalme
Qué gana con este producto
- Instalación sin pelar el conductor principal: menos tiempo por empalme y menos riesgo de falla
- Placas bimetálicas de cobre estañado o aluminio para combinaciones Al/Cu, Cu/Cu y Al/Al
- Tuerca de cabeza fusible que asegura un par de apriete repetible en toda la obra
Especificación Técnica y Descripción Completa
Conector Dentado Medidas
Conector Dentado Medidas para Cable ABC son necesarios para derivaciones de conductores agrupados y para la conexión de conductores de servicio a conductores agrupados. Estos conectores de perforación deben ser del tipo de perforación del aislamiento tanto en los conductores principales como en los de derivación.
| CROP Modelo | Igual Modelo | Capacidad | Embalaje | |||||
|---|---|---|---|---|---|---|---|---|
| Principal (Al/Cu,Cu/Cu,Al/Al) | Derivado (Al/Cu,Cu/Cu,Al/Al) | Cantidad por caja | Caja Aprox.KG. | Medidas de Caja CM | ||||
| mm2 | AWG | mm2 | AWG | |||||

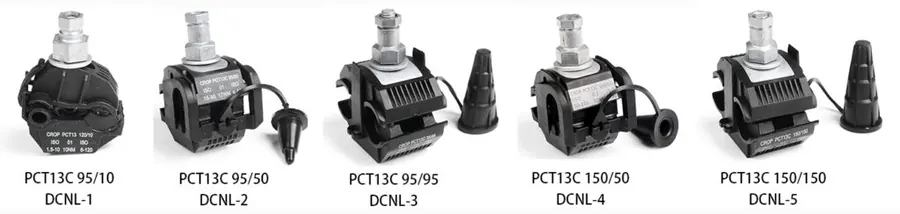

| PCT13C 95/10 | DCNL-1 | 10-95 | 7-4/0 | 1.5-10 | 16-7 | 400 | 24.2 | 46.5X37X20 |
| PCT13C 95/50 | DCNL-2 | 16-95 | 5-4/0 | 4-50 | 12-1/0 | 150 | 23.7 | 46.5X37X20 |
| PCT13C 95/95 | DCNL-3 | 16-95 | 5-4/0 | 16-95 | 5-4/0 | 100 | 19 | 46.5X37X20 |
| PCT13C 150/50 | DCNL-4 | 50-150 | 1/0-300 | 4-50 | 12-1/0 | 150 | 24.7 | 46.5X37X20 |
| PCT13C 150/150 | DCNL-5 | 16-150 | 5-300 | 16-150 | 5-300 | 100 | 20.8 | 60X31X21 |
Desplace la tabla horizontalmente para ver todas las columnas.
La estructura del Conector Dentado Medidas
El conector de perforación se compone principalmente de una carcasa reforzada, una hoja de perforación, una junta, grasa de silicona a prueba de agua, pernos de alta resistencia, tuercas de torsión y tapas de terminales de cables. Cuando sea necesario bifurcar o conectar el cable, inserte el terminal de bifurcación del cable en el terminal a prueba de agua. Casquillo de la tapa, después de determinar la posición de la rama de la línea principal, use una llave de tubo para girar la tuerca de torsión en la abrazadera del cable. Durante el proceso, la hoja de contacto perforará la capa de aislamiento del cable y entrará en contacto con el conductor, y el anillo de la junta presionará el cable alrededor de la posición perforada. La grasa de silicona se desborda, cuando el par alcanza el valor establecido, el mecanismo de torsión de la tuerca se cae, la línea principal y la línea secundaria están conectadas, y el rendimiento a prueba de agua y el efecto eléctrico. alcanzar los parámetros exigidos por la norma.
Instalación de la abrazadera de perforación de aislamiento de un solo tornillo
- Ajuste la tuerca de la abrazadera de la línea de perforación en la posición adecuada e inserte la línea de bifurcación en la cubierta de la tapa de la línea de bifurcación.
- Inserta la línea principal. Si la línea principal tiene dos capas de aislamiento, se debe quitar una cierta longitud del aislamiento exterior en la posición de conexión.
- Coloque las líneas principales y secundarias en la posición adecuada y manténgalas paralelas. Primero, apriete la tuerca a mano para fijar la abrazadera.
- Apriete las tuercas de manera uniforme con una llave de tubo del tamaño correspondiente hasta que se rompa la parte superior y se complete la instalación.

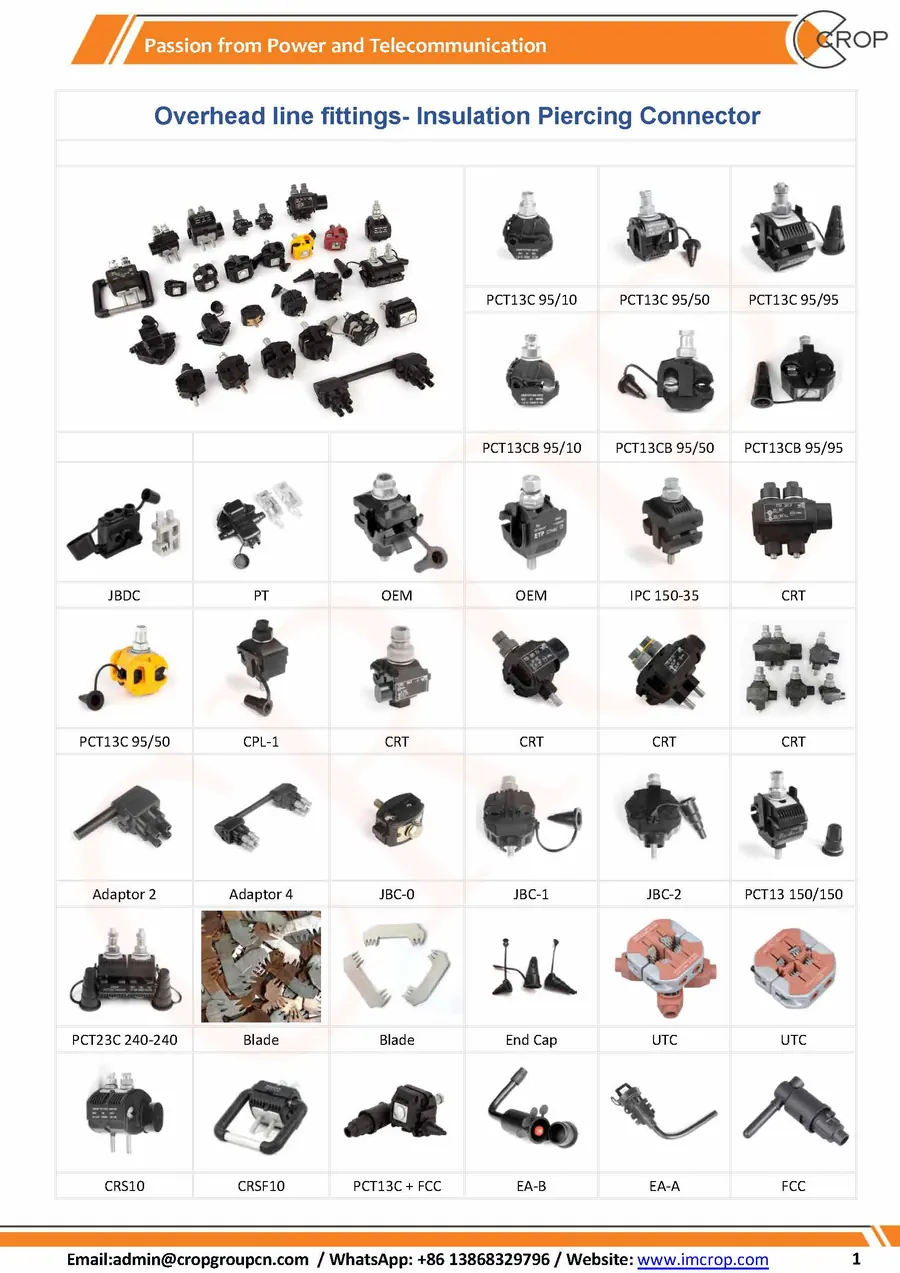

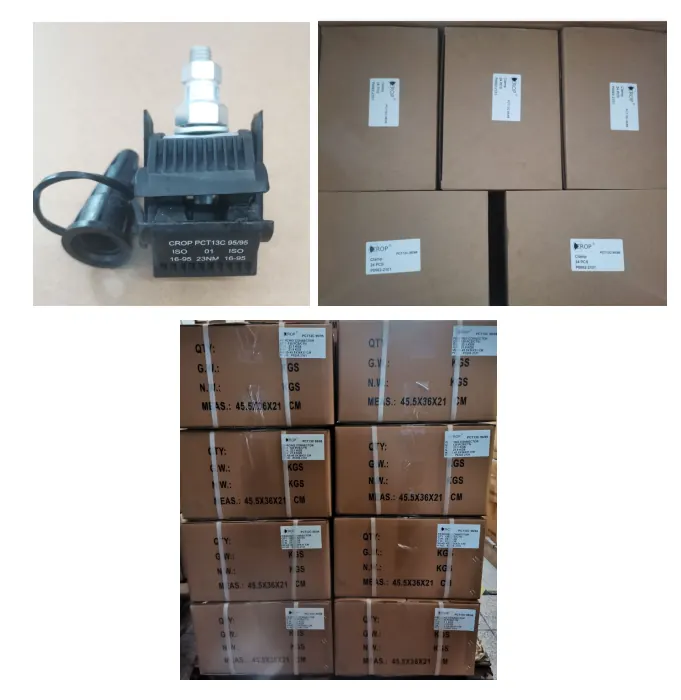

Esquemas y detalle del producto
Control de calidad y normas declaradas
IEC 61284 · EN 50483 · IRAM 2435 · NFC 33-020
Verificación dimensional y ensayo eléctrico en laboratorio propio antes del embalaje. Los certificados y protocolos de ensayo se envían bajo solicitud junto con la oferta.
Ver equipamiento y control de calidadPersonalización y OEM
Aceptamos fabricación OEM y personalización según muestra o plano: marcado, color del cuerpo, longitudes especiales y embalaje con su marca.
Ver el proceso de OEMProductos Relacionados
CONECTOR DENTADO DOBLE PARA CONDUCTOR DE 50/150-50/150 MM (1/0-300 A 1/0 – 300 AWG)
- Condiciones de servicio: <1 kV, 50/60 Hz, -10 °C a 55 °C
- Estándar: cumple con IEC 61284, EN 50483, IRAM2435, NFC3
Conector Aislado
- Condiciones de servicio: <1 kV, 50/60 Hz, -10 °C a 55 °C
- Estándar: IEC 61284, EN 50483, IRAM2435, NFC33 020
- CROP Modelo: PCT13C 95/50
Conector Cable Preensamblado
- Material de fabricación de las placas: Cobre estañado o Aluminio
Conector De Perforacion de Fase
- Condiciones de servicio: 400/600 V, 50/60 Hz, -10 ℃ a 55 ℃
- Estándar: IEC 61284, EN 50483, IRAM2435, NFC33 020
- Material de fabricación de las placas: Cobre estañado o Aluminio
Preguntas Frecuentes
El modelo PCT13C 95/95 admite conductor principal de 16 a 95 mm² y conductor derivado de 16 a 95 mm². Fuera de ese rango disponemos de otras referencias de la misma serie.
El par indicado en ficha es de 23NM. Con tuerca de cabeza fusible el apriete se detiene solo cuando la cabeza se corta, de modo que el valor se alcanza sin llave dinamométrica.
La ficha declara: Cobre estañado o Aluminio. Si su proyecto exige otro material o acabado, lo fabricamos bajo pedido OEM.
Depende del modelo y la cantidad. Escríbanos por WhatsApp con la referencia y las piezas que necesita y le confirmamos mínimo, plazo de fabricación y embalaje.
Sí, enviamos muestras para evaluación técnica. Indíquenos la dirección de destino y la referencia y le confirmamos condiciones y transporte.
Aceptamos OEM y personalización por muestra o plano, incluidos marcado, color de cuerpo y embalaje con su marca.
