Conector Dentado Estanco
El Conector Dentado Estanco se utiliza para derivar o empalmar el cable del haz aéreo. Se compone principalmente de una carcasa aislante, una hoja de perforación, una almohadilla de goma impermeable y un tornillo de torsión. La hoja de perforación de cobre estañado se puede conectar al conductor de cobre o al conductor
| CROP Modelo | PCT13C 95/10 |
|---|---|
| Conductor Principal | 10 a 95 mm² |
| Conductor Derivado | 1,5 a 10 mm² |
| Material de fabricación de las placas | Cobre estañado o Aluminio |
| Torque | 10NM |
| País de origen | CHINA |
¿Necesita otra medida? Envíenos la sección del conductor o el plano por WhatsApp y le confirmamos la referencia equivalente de la misma serie.
Quién lo usa
- Distribuidoras y cooperativas eléctricas que mantienen redes aéreas de baja tensión
- Contratistas de electrificación urbana y rural
- Empresas de alumbrado público que derivan luminarias del haz preensamblado
Qué problema resuelve
- Pelar el aislamiento del conductor principal deja un punto de entrada de humedad y corrosión
- Las conexiones aluminio–cobre sin barrera bimetálica se degradan y calientan con el tiempo
- Sin tuerca fusible el par de apriete depende del criterio del instalador y varía en cada empalme
Qué gana con este producto
- Instalación sin pelar el conductor principal: menos tiempo por empalme y menos riesgo de falla
- Placas bimetálicas de cobre estañado o aluminio para combinaciones Al/Cu, Cu/Cu y Al/Al
- Tuerca de cabeza fusible que asegura un par de apriete repetible en toda la obra
Especificación Técnica y Descripción Completa
Conector Dentado Estanco
El Conector Dentado Estanco se utiliza para derivar o empalmar el cable del haz aéreo. Se compone principalmente de una carcasa aislante, una hoja de perforación, una almohadilla de goma impermeable y un tornillo de torsión. La hoja de perforación de cobre estañado se puede conectar al conductor de cobre o al conductor de aluminio, la hoja de aluminio se puede conectar al conductor de aluminio.
| CROP Modelo | Igual Modelo | Capacidad | Embalaje | |||||
|---|---|---|---|---|---|---|---|---|
| Principal (Al/Cu,Cu/Cu,Al/Al) | Derivado (Al/Cu,Cu/Cu,Al/Al) | Cantidad por caja | Caja Aprox.KG. | Medidas de Caja CM | ||||
| mm2 | AWG | mm2 | AWG | |||||

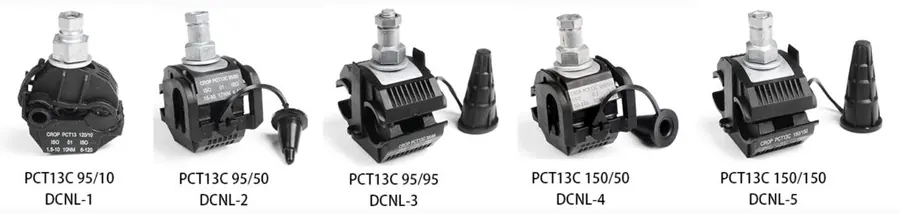

| PCT13C 95/10 | DCNL-1 | 10-95 | 7-4/0 | 1.5-10 | 16-7 | 400 | 24.2 | 46.5X37X20 |
| PCT13C 95/50 | DCNL-2 | 16-95 | 5-4/0 | 4-50 | 12-1/0 | 150 | 23.7 | 46.5X37X20 |
| PCT13C 95/95 | DCNL-3 | 16-95 | 5-4/0 | 16-95 | 5-4/0 | 100 | 19 | 46.5X37X20 |
| PCT13C 150/50 | DCNL-4 | 50-150 | 1/0-300 | 4-50 | 12-1/0 | 150 | 24.7 | 46.5X37X20 |
| PCT13C 150/150 | DCNL-5 | 16-150 | 5-300 | 16-150 | 5-300 | 100 | 20.8 | 60X31X21 |
Desplace la tabla horizontalmente para ver todas las columnas.
Instalación
Al realizar una conexión de derivación de cable, inserte el cable de derivación en la tapa de la derivación y determine la posición de la derivación de la línea principal, use una llave de tubo para apretar la tuerca de torsión en la abrazadera.
A medida que se aprieta la tuerca de torsión, los dos aisladores superior e inferior con hojas perforantes ocultas en la abrazadera se cierran gradualmente, al mismo tiempo, la almohadilla de goma de sellado en forma de arco envuelta alrededor de la hoja perforante se adhiere gradualmente a la capa de aislamiento del cable, y el La hoja de perforación también comienza a perforar la capa de aislamiento del cable y los conductores metálicos.
Cuando el grado de sellado de la junta de goma de sellado y la grasa aislante y el contacto entre la cuchilla perforadora y el cuerpo de metal alcancen el mejor efecto, la tuerca de torsión se caerá automáticamente. En este momento, la instalación se completa y el sellado del punto de contacto y el efecto eléctrico alcanzan su mejor nivel.

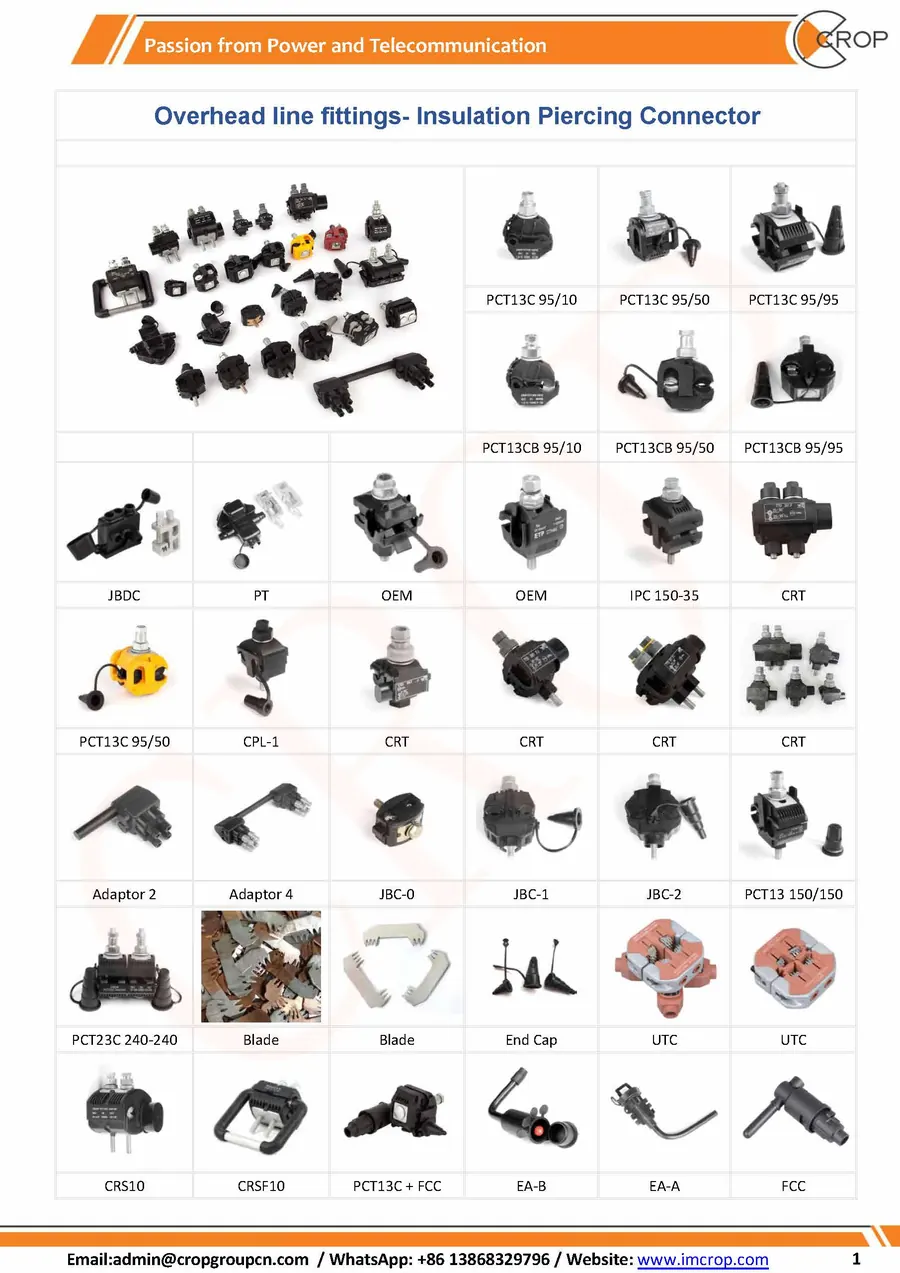

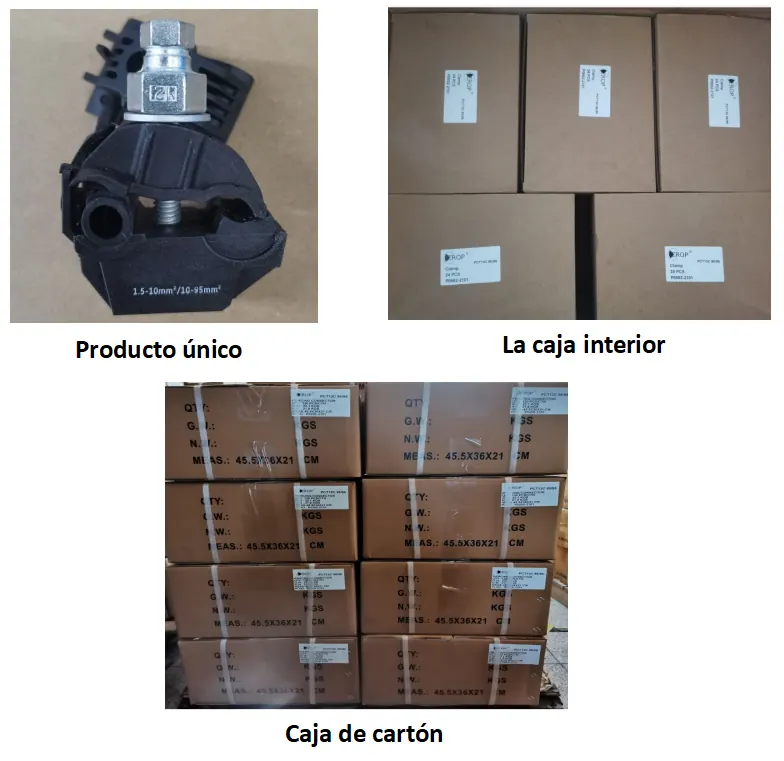

Esquemas y detalle del producto
Control de calidad y normas declaradas
IEC 61284 · EN 50483 · IRAM 2435 · NFC 33-020
Verificación dimensional y ensayo eléctrico en laboratorio propio antes del embalaje. Los certificados y protocolos de ensayo se envían bajo solicitud junto con la oferta.
