Conector Dentado 25-95
El conector dentado 25-95 para cable ABC es adecuado para diferentes combinaciones de conductores principales y derivados de aluminio o cobre. El conector de perforación se utiliza principalmente como una abrazadera de derivación aislada con un rango de conductor principal de 25 mm2 de cobre a entre 25 y 95 mm2 de área
| CROP Modelo | PCT13C 95/50 |
|---|---|
| Equal Modelo | DCNL-2 |
| Principal (Al/Cu,Cu/Cu,Al/Al) | 16 a 95 mm² (5-4/0 AWG) |
| Derivado (Al/Cu,Cu/Cu,Al/Al) | 4 a 50 mm² (12-1/0 AWG) |
| Material de fabricación de las placas | Cobre estañado o Aluminio |
| Torque | 17NM |
¿Necesita otra medida? Envíenos la sección del conductor o el plano por WhatsApp y le confirmamos la referencia equivalente de la misma serie.
Quién lo usa
- Distribuidoras y cooperativas eléctricas que mantienen redes aéreas de baja tensión
- Contratistas de electrificación urbana y rural
- Empresas de alumbrado público que derivan luminarias del haz preensamblado
Qué problema resuelve
- Pelar el aislamiento del conductor principal deja un punto de entrada de humedad y corrosión
- Las conexiones aluminio–cobre sin barrera bimetálica se degradan y calientan con el tiempo
- Sin tuerca fusible el par de apriete depende del criterio del instalador y varía en cada empalme
Qué gana con este producto
- Instalación sin pelar el conductor principal: menos tiempo por empalme y menos riesgo de falla
- Placas bimetálicas de cobre estañado o aluminio para combinaciones Al/Cu, Cu/Cu y Al/Al
- Tuerca de cabeza fusible que asegura un par de apriete repetible en toda la obra
Especificación Técnica y Descripción Completa
Conector dentado 25-95
El conector dentado 25-95 para cable ABC es adecuado para diferentes combinaciones de conductores principales y derivados de aluminio o cobre. El conector de perforación se utiliza principalmente como una abrazadera de derivación aislada con un rango de conductor principal de 25 mm2 de cobre a entre 25 y 95 mm2 de área de sección transversal de cobre o aluminio.

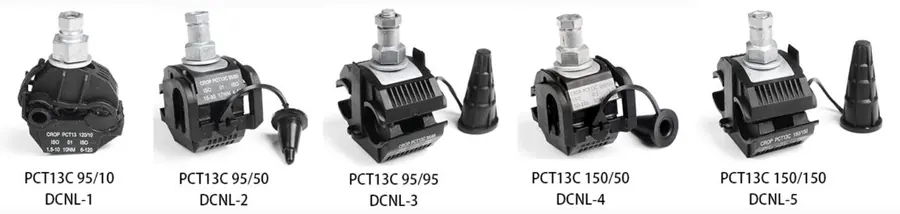

| CROP Modelo | Igual Modelo | Capacidad | Embalaje | |||||
|---|---|---|---|---|---|---|---|---|
| Principal (Al/Cu,Cu/Cu,Al/Al) | Derivado (Al/Cu,Cu/Cu,Al/Al) | Cantidad por caja | Caja Aprox.KG. | Medidas de Caja CM | ||||
| mm2 | AWG | mm2 | AWG | |||||
| PCT13C 95/10 | DCNL-1 | 10-95 | 7-4/0 | 1.5-10 | 16-7 | 400 | 24.2 | 46.5X37X20 |
| PCT13C 95/50 | DCNL-2 | 16-95 | 5-4/0 | 4-50 | 12-1/0 | 150 | 23.7 | 46.5X37X20 |
| PCT13C 95/95 | DCNL-3 | 16-95 | 5-4/0 | 16-95 | 5-4/0 | 100 | 19 | 46.5X37X20 |
| PCT13C 150/50 | DCNL-4 | 50-150 | 1/0-300 | 4-50 | 12-1/0 | 150 | 24.7 | 46.5X37X20 |
| PCT13C 150/150 | DCNL-5 | 16-150 | 5-300 | 16-150 | 5-300 | 100 | 20.8 | 60X31X21 |
Desplace la tabla horizontalmente para ver todas las columnas.
Conector aislado dentado 25-95
1. La función del conector perforante aislado será tal que permita una perfecta conexión sin necesidad de quitar el aislamiento de los conductores.
2. La conexión se logrará mediante una simple operación de un perno de apriete completamente aislado sin que este perno de apriete entre en contacto con el componente activo. La cabeza del tornillo del perno se romperá cuando se haya alcanzado el par correcto. A través de tal disposición, los conectores deberán ser aptos, probados y garantizados para su instalación en líneas energizadas.
3. El cuerpo del conector de perforación del aislamiento debe estar hecho de un material aislante mecánicamente fuerte y resistente a la intemperie que también tenga características resistentes a los rayos UV. El perno de fijación y la tuerca de apriete correspondiente serán de acero inoxidable y la operación de apriete solo requerirá herramientas estándar.
4. El conector debe estar equipado con placas de contacto adecuadas para funcionar tanto en conductores de cobre como de aluminio. Las placas deberán tener dientes de contacto de clasificación adecuada que penetrarán el aislamiento y asegurarán la conexión deseada una vez que se apriete el perno ‘sin tensión’. Tanto el aislamiento del conductor principal como el de ramal se perforan mediante la acción de un solo perno.
5. El conector debe tener una tapa de sellado flexible autoalineable para proteger el cable de derivación.

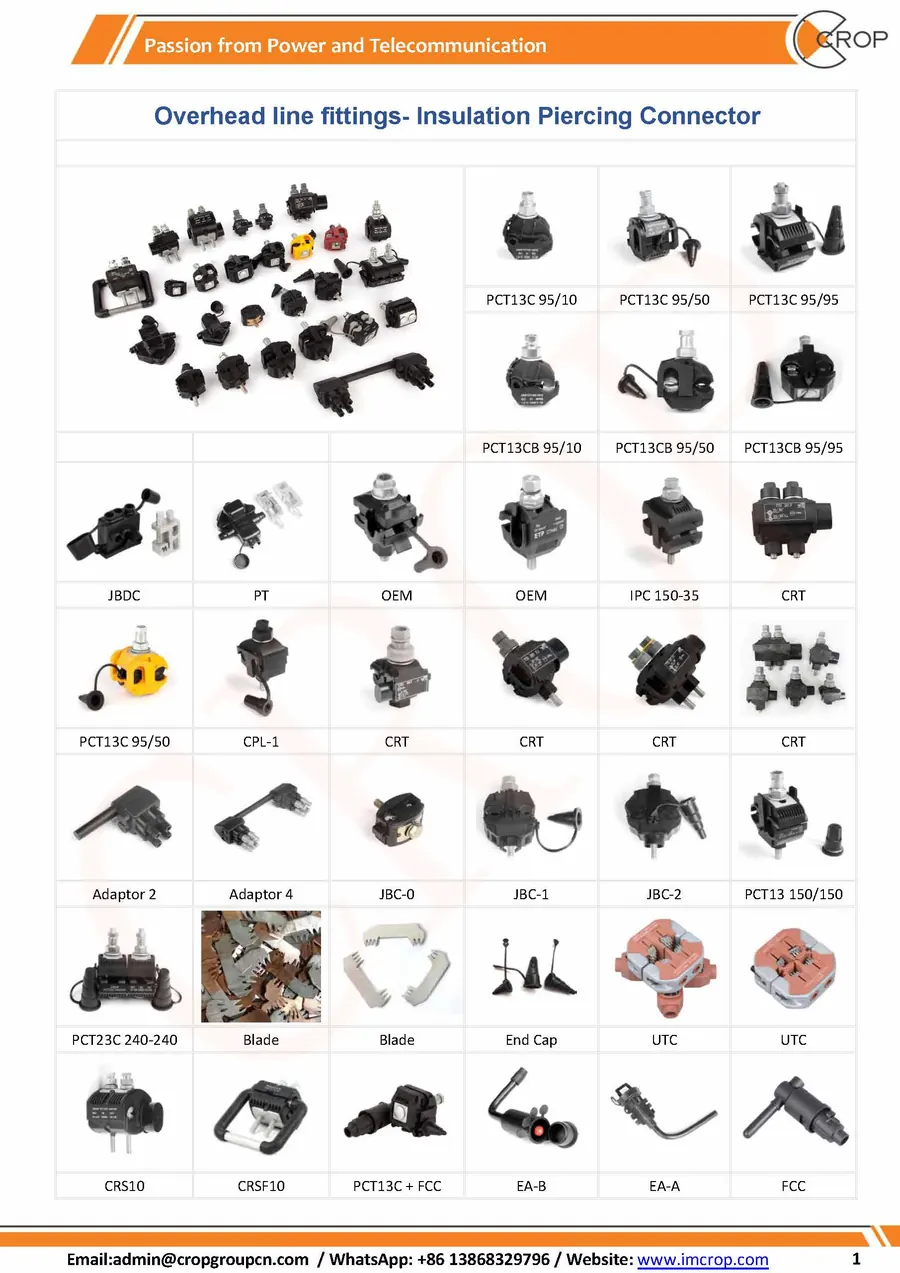

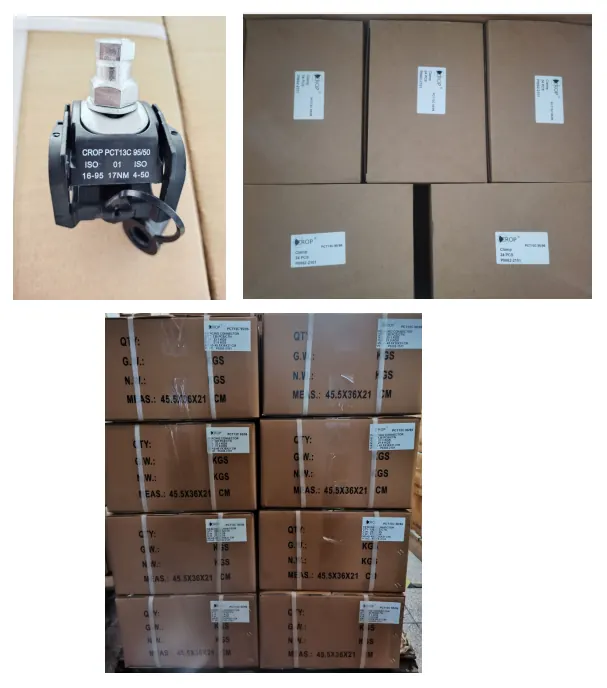

Esquemas y detalle del producto
Control de calidad y normas declaradas
IEC 61284 · EN 50483 · IRAM 2435 · NFC 33-020
Verificación dimensional y ensayo eléctrico en laboratorio propio antes del embalaje. Los certificados y protocolos de ensayo se envían bajo solicitud junto con la oferta.
Ver equipamiento y control de calidadPersonalización y OEM
Aceptamos fabricación OEM y personalización según muestra o plano: marcado, color del cuerpo, longitudes especiales y embalaje con su marca.
Ver el proceso de OEMProductos Relacionados
CONECTOR DENTADO DOBLE PARA CONDUCTOR DE 50/150-50/150 MM (1/0-300 A 1/0 – 300 AWG)
- Condiciones de servicio: <1 kV, 50/60 Hz, -10 °C a 55 °C
- Estándar: cumple con IEC 61284, EN 50483, IRAM2435, NFC3
Conector Aislado
- Condiciones de servicio: <1 kV, 50/60 Hz, -10 °C a 55 °C
- Estándar: IEC 61284, EN 50483, IRAM2435, NFC33 020
- CROP Modelo: PCT13C 95/50
Conector Cable Preensamblado
- Material de fabricación de las placas: Cobre estañado o Aluminio
Conector De Perforacion de Fase
- Condiciones de servicio: 400/600 V, 50/60 Hz, -10 ℃ a 55 ℃
- Estándar: IEC 61284, EN 50483, IRAM2435, NFC33 020
- Material de fabricación de las placas: Cobre estañado o Aluminio
Preguntas Frecuentes
El modelo PCT13C 95/50 admite conductor principal de 16 a 95 mm² (5-4/0 AWG) y conductor derivado de 4 a 50 mm² (12-1/0 AWG). Fuera de ese rango disponemos de otras referencias de la misma serie.
El par indicado en ficha es de 17NM. Con tuerca de cabeza fusible el apriete se detiene solo cuando la cabeza se corta, de modo que el valor se alcanza sin llave dinamométrica.
La ficha declara: Cobre estañado o Aluminio. Si su proyecto exige otro material o acabado, lo fabricamos bajo pedido OEM.
Depende del modelo y la cantidad. Escríbanos por WhatsApp con la referencia y las piezas que necesita y le confirmamos mínimo, plazo de fabricación y embalaje.
Sí, enviamos muestras para evaluación técnica. Indíquenos la dirección de destino y la referencia y le confirmamos condiciones y transporte.
Aceptamos OEM y personalización por muestra o plano, incluidos marcado, color de cuerpo y embalaje con su marca.
