Conector De Perforación Para Conductor Aislado PCT13C 120/16
Conector De Perforación Para Conductor Aislado 10-120 / 6-16 mm2 para cable abc se utilizan para roscar o empalmar aplicaciones en un conductor energizado (el tap nunca debe estar bajo carga) .El conector perforador aislado CROP está fabricado de tal manera que puede conectar LV ABC y conductores de conexión de red, ya
| CROP Modelo | PCT13C 120/16 / 1006456 |
|---|---|
| Conductor Principal | 10 a 120 mm² |
| Conductor Derivado | 6 a 16 mm² |
| Material de fabricación de las placas | Cobre estañado o Aluminio |
| Torque | 17NM |
| País de origen | CHINA |
¿Necesita otra medida? Envíenos la sección del conductor o el plano por WhatsApp y le confirmamos la referencia equivalente de la misma serie.
Quién lo usa
- Distribuidoras y cooperativas eléctricas que mantienen redes aéreas de baja tensión
- Contratistas de electrificación urbana y rural
- Empresas de alumbrado público que derivan luminarias del haz preensamblado
Qué problema resuelve
- Pelar el aislamiento del conductor principal deja un punto de entrada de humedad y corrosión
- Las conexiones aluminio–cobre sin barrera bimetálica se degradan y calientan con el tiempo
- Sin tuerca fusible el par de apriete depende del criterio del instalador y varía en cada empalme
Qué gana con este producto
- Instalación sin pelar el conductor principal: menos tiempo por empalme y menos riesgo de falla
- Placas bimetálicas de cobre estañado o aluminio para combinaciones Al/Cu, Cu/Cu y Al/Al
- Tuerca de cabeza fusible que asegura un par de apriete repetible en toda la obra
Especificación Técnica y Descripción Completa
Conector De Perforación Para Conductor Aislado 10-120 / 6-16 mm2
Conector De Perforación Para Conductor Aislado 10-120 / 6-16 mm2 para cable abc se utilizan para roscar o empalmar aplicaciones en un conductor energizado (el tap nunca debe estar bajo carga) .El conector perforador aislado CROP está fabricado de tal manera que puede conectar LV ABC y conductores de conexión de red, ya sean de aluminio o cobre. conductores.

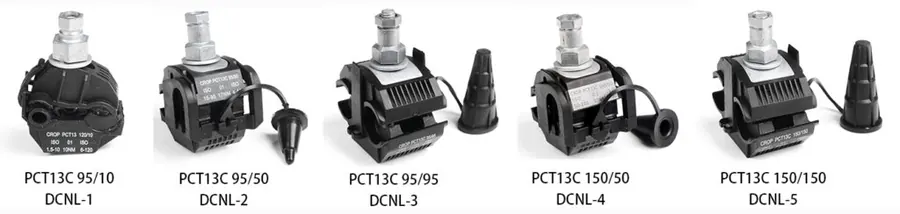

| CROP Modelo | Igual Modelo | Capacidad | Embalaje | |||||
|---|---|---|---|---|---|---|---|---|
| Principal (Al/Cu,Cu/Cu,Al/Al) | Derivado (Al/Cu,Cu/Cu,Al/Al) | Cantidad por caja | Caja Aprox.KG. | Medidas de Caja CM | ||||
| mm2 | AWG | mm2 | AWG | |||||
| PCT13C 95/10 | DCNL-1 | 10-95 | 7-4/0 | 1.5-10 | 16-7 | 400 | 24.2 | 46.5X37X20 |
| PCT13C 95/50 | DCNL-2 | 16-95 | 5-4/0 | 4-50 | 12-1/0 | 150 | 23.7 | 46.5X37X20 |
| PCT13C 95/95 | DCNL-3 | 16-95 | 5-4/0 | 16-95 | 5-4/0 | 100 | 19 | 46.5X37X20 |
| PCT13C 150/50 | DCNL-4 | 50-150 | 1/0-300 | 4-50 | 12-1/0 | 150 | 24.7 | 46.5X37X20 |
| PCT13C 150/150 | DCNL-5 | 16-150 | 5-300 | 16-150 | 5-300 | 100 | 20.8 | 60X31X21 |
Desplace la tabla horizontalmente para ver todas las columnas.
Material: Polímero-termoplásticos reforzado con fibra de vidrio.
Color del material: Negro
Protección a la intemperie: Protección contra la degradación por los rayos UV.
Capuchón: Amovible e imperdible para recubrir el cable derivado.
Material del capuchón: Termoplástico elastométrico
Placas dentadas de Conector Doble Dentado
Material de fabricación de las placas: Cobre estañado o Aluminio
Sistema de continuidad o conexión de la principal y la derivación: 4 placas dentadas (2 arriba y 2 abajo)
Grado de protección de la capa aislante: IP67
Protección: Las placas deben estar cubierta por una junta de estanqueidad elastomérica resisten tente a la intemperie. Deben tener grasa anticorrosiva.
Tornillo de ajuste
Material de fabricación: Acero galvanizado
Cabeza del tornillo: Cabeza tipo carruaje
Arandela del tornillo: Acero galvanizado
Diámetro de la tuerca hexagonal tipo fusible para el montaje: 13mm
Diámetro de la tuerca hexagonal tipo para el montaje con llave: 17mm
Características Mecánicas
Torque max. de apriete de los tornillos: 17Nm
Características Eléctricas
Corriente nominal: 100A
Corriente máxima: 125A
Aislamiento conector: 0.6Kv
Rango de calibre del conductor de la derivación principal: # 8 hasta # 4/0 AWG (10-120 mm2)
Rango de calibre del conductor de la derivación secundaria: # 10 hasta # 4 AWG (6-16 mm2)
Cuando se aprieta la tuerca del Conector Dentado, los dientes de la placa de contacto perforarán la capa aislante del LV ABC y lograrán un buen contacto debido a la penetración del conductor y la gran área de contacto. La placa de contacto está hecha de chapa electrolítica con excelente conductividad eléctrica y muy alta resistencia a la tracción, por lo que puede perforar la capa aislante incluso a temperaturas muy bajas. Apriete hasta que se produzcan daños mecánicos en la tuerca del cabezal de corte. Se permite un apriete adicional hasta la carga mecánica máxima, un máximo de 1,5 vueltas desde el momento en que se daña la tuerca de la cizalla. Se puede instalar con voltaje, pero se debe utilizar el equipo de protección adecuado.

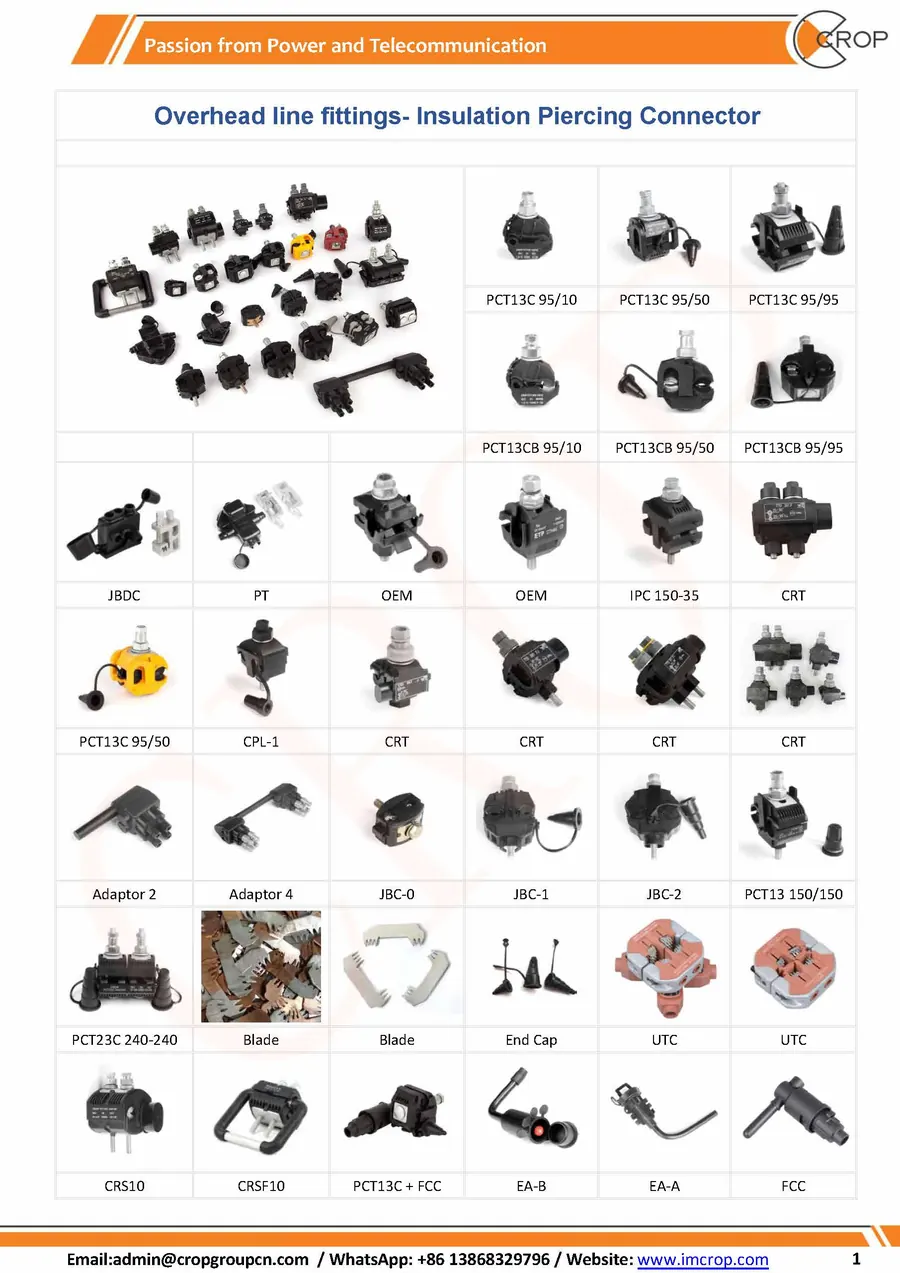

Esquemas y detalle del producto
Control de calidad y normas declaradas
IEC 61284 · EN 50483 · IRAM 2435 · NFC 33-020
Verificación dimensional y ensayo eléctrico en laboratorio propio antes del embalaje. Los certificados y protocolos de ensayo se envían bajo solicitud junto con la oferta.
Ver equipamiento y control de calidadPersonalización y OEM
Aceptamos fabricación OEM y personalización según muestra o plano: marcado, color del cuerpo, longitudes especiales y embalaje con su marca.
Ver el proceso de OEMProductos Relacionados
CONECTOR DENTADO DOBLE PARA CONDUCTOR DE 50/150-50/150 MM (1/0-300 A 1/0 – 300 AWG)
- Condiciones de servicio: <1 kV, 50/60 Hz, -10 °C a 55 °C
- Estándar: cumple con IEC 61284, EN 50483, IRAM2435, NFC3
Conector Aislado
- Condiciones de servicio: <1 kV, 50/60 Hz, -10 °C a 55 °C
- Estándar: IEC 61284, EN 50483, IRAM2435, NFC33 020
- CROP Modelo: PCT13C 95/50
Conector Cable Preensamblado
- Material de fabricación de las placas: Cobre estañado o Aluminio
Conector De Perforacion de Fase
- Condiciones de servicio: 400/600 V, 50/60 Hz, -10 ℃ a 55 ℃
- Estándar: IEC 61284, EN 50483, IRAM2435, NFC33 020
- Material de fabricación de las placas: Cobre estañado o Aluminio
Preguntas Frecuentes
El modelo PCT13C 120/16 / 1006456 admite conductor principal de 10 a 120 mm² y conductor derivado de 6 a 16 mm². Fuera de ese rango disponemos de otras referencias de la misma serie.
El par indicado en ficha es de 17NM. Con tuerca de cabeza fusible el apriete se detiene solo cuando la cabeza se corta, de modo que el valor se alcanza sin llave dinamométrica.
La ficha declara: Cobre estañado o Aluminio. Si su proyecto exige otro material o acabado, lo fabricamos bajo pedido OEM.
Depende del modelo y la cantidad. Escríbanos por WhatsApp con la referencia y las piezas que necesita y le confirmamos mínimo, plazo de fabricación y embalaje.
Sí, enviamos muestras para evaluación técnica. Indíquenos la dirección de destino y la referencia y le confirmamos condiciones y transporte.
Aceptamos OEM y personalización por muestra o plano, incluidos marcado, color de cuerpo y embalaje con su marca.
