Conector De Perforación Para Conductor Aislado
El Conector De Perforación Para Conductor Aislado para conexiones de cable de haz aéreo de baja tensión LV ABC a núcleos de cable de servicio y alumbrado. Al apretar los tornillos, los dientes de las placas de contacto penetran en el aislamiento y establecen un contacto perfecto. Los pernos se aprietan hasta que las ca
¿Necesita otra medida? Envíenos la sección del conductor o el plano por WhatsApp y le confirmamos la referencia equivalente de la misma serie.
Quién lo usa
- Distribuidoras y cooperativas eléctricas que mantienen redes aéreas de baja tensión
- Contratistas de electrificación urbana y rural
- Empresas de alumbrado público que derivan luminarias del haz preensamblado
Qué problema resuelve
- Pelar el aislamiento del conductor principal deja un punto de entrada de humedad y corrosión
- Las conexiones aluminio–cobre sin barrera bimetálica se degradan y calientan con el tiempo
- Sin tuerca fusible el par de apriete depende del criterio del instalador y varía en cada empalme
Qué gana con este producto
- Instalación sin pelar el conductor principal: menos tiempo por empalme y menos riesgo de falla
- Placas bimetálicas de cobre estañado o aluminio para combinaciones Al/Cu, Cu/Cu y Al/Al
- Tuerca de cabeza fusible que asegura un par de apriete repetible en toda la obra
Especificación Técnica y Descripción Completa
Descripción de Conector Dentado
El Conector De Perforación Para Conductor Aislado para conexiones de cable de haz aéreo de baja tensión LV ABC a núcleos de cable de servicio y alumbrado. Al apretar los tornillos, los dientes de las placas de contacto penetran en el aislamiento y establecen un contacto perfecto. Los pernos se aprietan hasta que las cabezas se cortan. Par de apriete garantizado (tuerca fusible). Se evita pelar el aislamiento.
Los Conector De Perforación Para Conductor Aislado son aptos para diferentes combinaciones de ALUMINIO y COBRE, conductores principales y derivados. El conector se utilizará principalmente como una abrazadera de derivación aislada con un conductor principal que va desde 16 mm2 de cobre hasta 95 mm2 de aluminio y una línea secundaria con un área de sección transversal de cobre de entre 4 y 50 mm2. El espesor del aislamiento de los conductores principales y derivados no debe ser superior a 2 mm.
Condiciones de servicio: <1 kV, 50/60 Hz, -10 °C a 55 °C Estándar: IEC 61284, EN 50483, IRAM2435, NFC33 020.

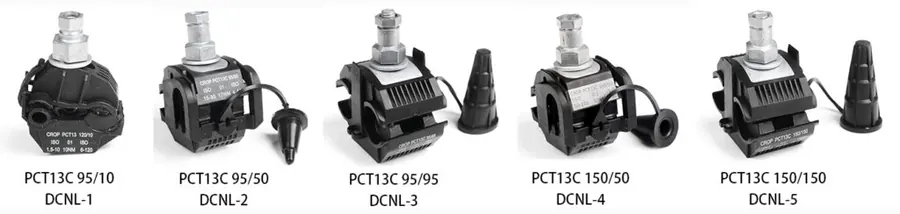

| CROP Modelo | Igual Modelo | Capacidad | Embalaje | |||||
|---|---|---|---|---|---|---|---|---|
| Principal (Al/Cu,Cu/Cu,Al/Al) | Derivado (Al/Cu,Cu/Cu,Al/Al) | Cantidad por caja | Caja Aprox.KG. | Medidas de Caja CM | ||||
| mm2 | AWG | mm2 | AWG | |||||
| PCT13C 95/10 | DCNL-1 | 10-95 | 7-4/0 | 1.5-10 | 16-7 | 400 | 24.2 | 46.5X37X20 |
| PCT13C 95/50 | DCNL-2 | 16-95 | 5-4/0 | 4-50 | 12-1/0 | 150 | 23.7 | 46.5X37X20 |
| PCT13C 95/95 | DCNL-3 | 16-95 | 5-4/0 | 16-95 | 5-4/0 | 100 | 19 | 46.5X37X20 |
| PCT13C 150/50 | DCNL-4 | 50-150 | 1/0-300 | 4-50 | 12-1/0 | 150 | 24.7 | 46.5X37X20 |
| PCT13C 150/150 | DCNL-5 | 16-150 | 5-300 | 16-150 | 5-300 | 100 | 20.8 | 60X31X21 |
Desplace la tabla horizontalmente para ver todas las columnas.
Material o Conector Dentado
Cuerpo: polímero reforzado con fibra de vidrio resistente a la intemperie y a los rayos UV, poliamida termoplástica 66 con fibra de vidrio Puente de conexión: Cobre estañado or Aluminio Sellado de piezas: PVC flexible Tapa final: PVC flexible Grasa: gel de sílice Perno: acero galvanizado en caliente, grado 8.8 Arandela, tuerca: acero galvanizado en caliente Tuerca de fusible: aleación de zinc

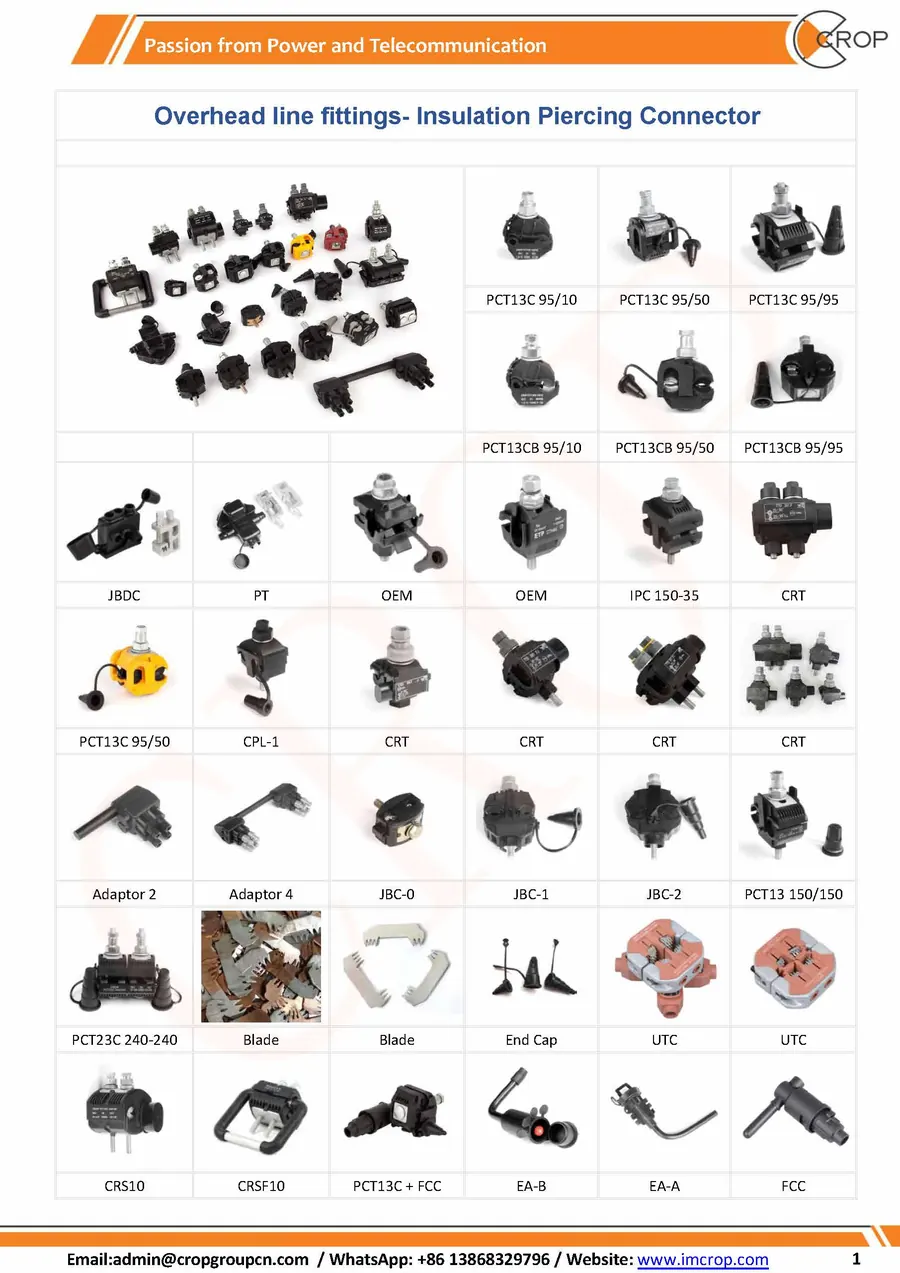

Esquemas y detalle del producto
Control de calidad y normas declaradas
IEC 61284 · EN 50483 · IRAM 2435 · NFC 33-020
Verificación dimensional y ensayo eléctrico en laboratorio propio antes del embalaje. Los certificados y protocolos de ensayo se envían bajo solicitud junto con la oferta.
Ver equipamiento y control de calidadPersonalización y OEM
Aceptamos fabricación OEM y personalización según muestra o plano: marcado, color del cuerpo, longitudes especiales y embalaje con su marca.
