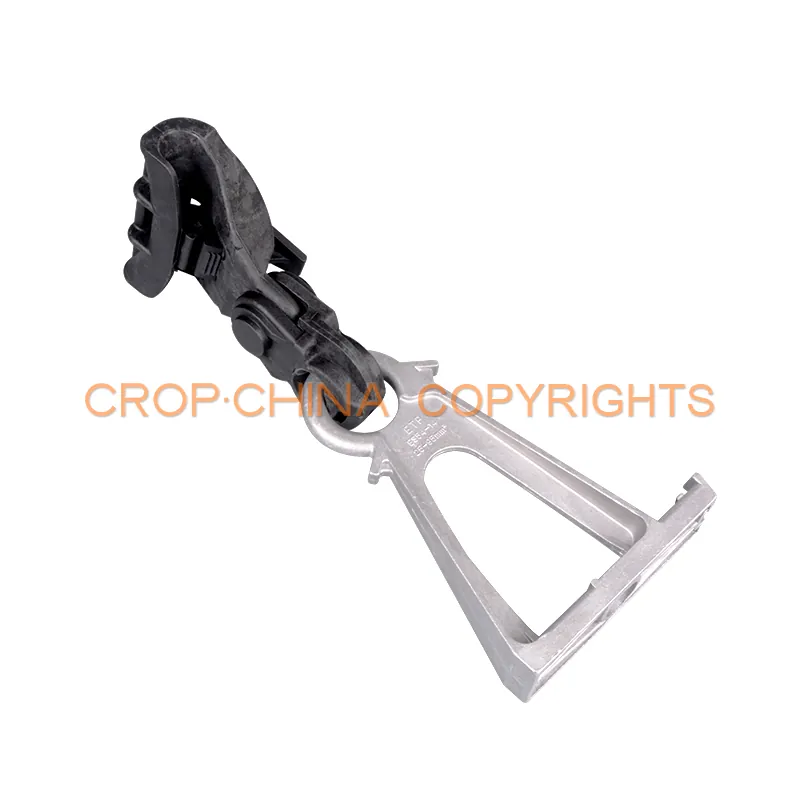

Pinza de Suspension con Mensula
Pinza de Suspension con Mensula se utiliza para la suspensión de cables aéreos aislados (ABC) de BT o conductores Mensajeros Neutros Aislados de tamaño de 16 mm2 a 95 mm2 en recto y en ángulo. Se compone de un cuerpo, eslabón móvil y bloqueo ajustable. La aplicación estándar es para apoyar y suspender el conductor y pr
¿Necesita otra medida? Envíenos la sección del conductor o el plano por WhatsApp y le confirmamos la referencia equivalente de la misma serie.
Quién lo usa
- Distribuidoras eléctricas y cooperativas con red aérea preensamblada
- Contratistas de acometidas domiciliarias y ampliación de red
- Operadores que fijan haces sobre fachada en zonas urbanas consolidadas
Qué problema resuelve
- El anclaje mal dimensionado cede con la carga de viento y sobrecarga el conductor
- Los herrajes metálicos sin protección se corroen en ambiente húmedo o costero
- Instalar con herramienta específica encarece cada punto de amarre
Qué gana con este producto
- Serie PA con instalación sin herramientas y apertura automática por resorte integrado
- Cuña autoajustable que adapta la presión al diámetro del conductor
- Cuerpo en material sintético resistente a la intemperie y gancho en varilla anticorrosión
Especificación Técnica y Descripción Completa
Pinza de Suspension con Mensula
Pinza de Suspension con Mensula se utiliza para la suspensión de cables aéreos aislados (ABC) de BT o conductores Mensajeros Neutros Aislados de tamaño de 16 mm2 a 95 mm2 en recto y en ángulo. Se compone de un cuerpo, eslabón móvil y bloqueo ajustable. La aplicación estándar es para apoyar y suspender el conductor y proporcionar conexión de servicio tocando la línea principal. El ángulo de aplicación es ≤50 grados. Se puede usar con el perno de cola de cerdo y el soporte. La instalación es muy fácil y conveniente.
Materiales del Pinza de Suspension con Mensula
Cuerpo: plástico de ingeniería de alta resistencia resistente a los rayos UV y a la intemperie.
Cerradura: plástico de ingeniería de alta resistencia resistente a los rayos UV

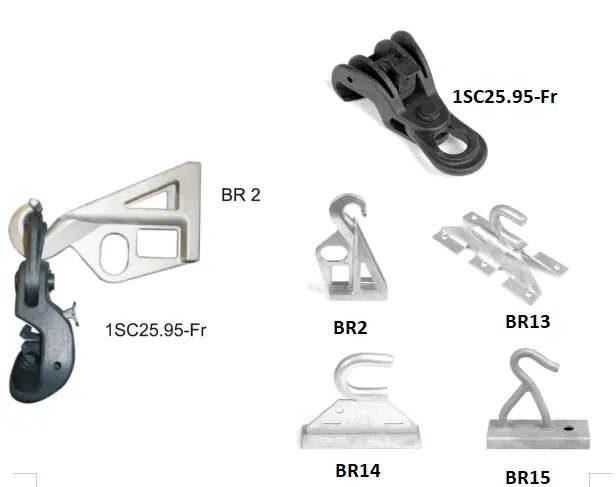

2.1SC25.95-Fr, el rango del cable es de 16-95 mm2, la fuerza es de 15KN. Se puede usar con el soporte BR2 CROP u otro soporte con gancho como se muestra en la imagen a continuación.
| Modelos | 1SC25.95+BR1 | 1SC25.95-Fr+BR2 | 1SC25.95+BR3 |
|---|---|---|---|
| Código de referencia | CS1500 | CS1500 | ES1500 |
| Rango de cable (mm²) | 16-95 | 16-95 | 16-95 |
| MBL (daN) | Plastic: 900 Aluminium bracket:1500 | Plastic: 900 Aluminium bracket:1500 | Plastic: 900 Aluminium bracket:1500 |
*Nota: Puede pedir la abrazadera de suspensión sin soporte o con soporte
Actuación
1. El fabricante cumple con NFC 33-041, EN61284, calidad de control como IS9001: 2008.
2. Se puede instalar sin herramientas.
3. El diseño facilita el movimiento longitudinal y lateral, lo que permite girar fácilmente en áreas concurridas.
4. Puede soportar condiciones extremas para lograr una larga vida útil, seguridad, bajo mantenimiento y reducir los costos de vida.
5. Los plásticos de ingeniería utilizados proporcionan aislamiento y resistencia adicionales y permiten trabajar con líneas vivas.
La abrazadera de suspensión ABC serie SC tiene dos tipos,
1.1SC25.95, el rango del cable es de 16-95 mm2, la fuerza es de 15KN. Se puede usar con el soporte CROP BR1, BR3 como se muestra en la imagen a continuación.
More Pinza de Suspension types,please click here .
If you want to know the Pinza de Suspension con Mensula price,please feel free contact us.
Esquemas y detalle del producto
Control de calidad y normas declaradas
NFC 33-042 · ASTM A123 · ASTM B633 · ASTM G26 · ASTM G154 · UL94 V2
Verificación dimensional y ensayo eléctrico en laboratorio propio antes del embalaje. Los certificados y protocolos de ensayo se envían bajo solicitud junto con la oferta.
Ver equipamiento y control de calidadPersonalización y OEM
Aceptamos fabricación OEM y personalización según muestra o plano: marcado, color del cuerpo, longitudes especiales y embalaje con su marca.
