Pinza de Anclaje Plástica para Conductores
La Pinza de Anclaje Plástica para Conductores ABC está diseñada para anclar líneas de servicio aisladas de 2 o 4 conductores al poste o pared. La abrazadera de tensión ABC se compone de un cuerpo, cuñas y una fianza o almohadilla removible y ajustable. Las abrazaderas de anclaje de la serie PA están diseñadas para sopo
¿Necesita otra medida? Envíenos la sección del conductor o el plano por WhatsApp y le confirmamos la referencia equivalente de la misma serie.
Quién lo usa
- Distribuidoras eléctricas y cooperativas con red aérea preensamblada
- Contratistas de acometidas domiciliarias y ampliación de red
- Operadores que fijan haces sobre fachada en zonas urbanas consolidadas
Qué problema resuelve
- El anclaje mal dimensionado cede con la carga de viento y sobrecarga el conductor
- Los herrajes metálicos sin protección se corroen en ambiente húmedo o costero
- Instalar con herramienta específica encarece cada punto de amarre
Qué gana con este producto
- Serie PA con instalación sin herramientas y apertura automática por resorte integrado
- Cuña autoajustable que adapta la presión al diámetro del conductor
- Cuerpo en material sintético resistente a la intemperie y gancho en varilla anticorrosión
Especificación Técnica y Descripción Completa
Pinza de Anclaje Plástica para Conductores
La Pinza de Anclaje Plástica para Conductores ABC está diseñada para anclar líneas de servicio aisladas de 2 o 4 conductores al poste o pared. La abrazadera de tensión ABC se compone de un cuerpo, cuñas y una fianza o almohadilla removible y ajustable. Las abrazaderas de anclaje de la serie PA están diseñadas para soportar el mensajero neutral, la cuña puede ser autoajustable. Los cables piloto o el conductor de alumbrado público se conducen junto a la abrazadera. La apertura automática se caracteriza por una instalación de resorte integrada para insertar fácilmente el conductor en la abrazadera. Estándar: NFC 33-042.
Material de la abrazadera de tensión ABC
El cuerpo de la abrazadera de tensión ABC, el componente mecánico principal, está fabricado en material sintético resistente a la intemperie para trabajo pesado. La cuña, fabricada en material sintético, ejerce la presión mecánica necesaria para retener el cable en el cuerpo de la abrazadera. El gancho de tiro está hecho de varilla anticorrosión. Para el anclaje de cables coaxiales y unipolares aislados.
| Models | PA25-* | PA1500-* | PA2000-* |
|---|---|---|---|
| Cable range (mm2) | 16-25 | 25-50 | 54.6-70 |
| Cable diameter(mm) | 8 ~ 10 | 12 ~ 14 | 14-16 |
| Core No. | 1 | 1 | 1 |
| MBL(daN) | 600 (800) | 1000(1500) | 1500(2000) |
(*)Add “FA” mean steel rope, add “SS” mean stainless steel rope
Característica de las abrazaderas de anclaje de la serie PA
- Instalación simple y rápida que no requiere herramientas.
- Se adapta a todas las configuraciones de campo.
- Posibilidad de montar en hardware de línea de poste con ojo abierto o cerrado.
- Resistente a la tracción mecánica.
- Soporta tensión de trabajo industrial.
- Resistente a la corrosión.
- Resistente a la intemperie.
Para la correcta instalación de Pinza de Anclaje Plástica, se recomiendan los siguientes pasos:
- Afloje el gancho de amarre de la abrazadera de anclaje.
- Colocar el gancho en el lugar a ser punto de amarre o apoyo, fijándolo dentro del cuerpo de la abrazadera
- Retire la cuña de su base y luego coloque el cable dentro de la abrazadera.
- Vuelva a colocar la cuña en su posición correspondiente y proceda a tensar el cable.

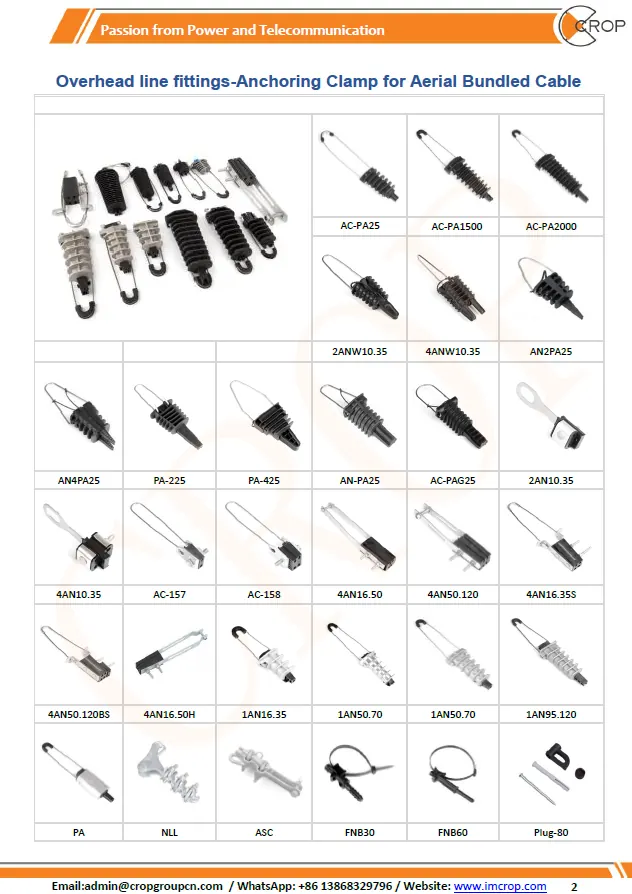

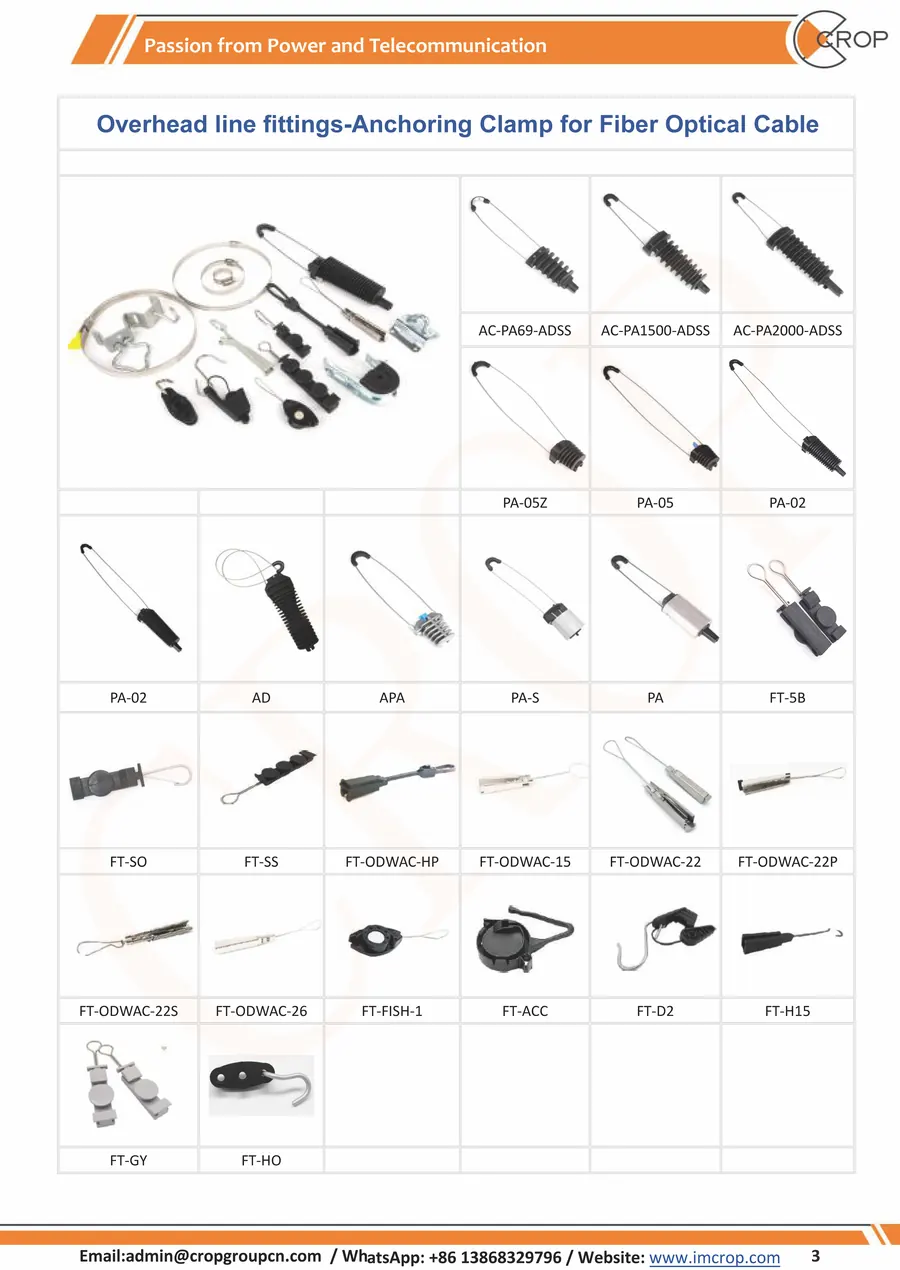

Esquemas y detalle del producto
Control de calidad y normas declaradas
NFC 33-042 · ASTM A123 · ASTM B633 · ASTM G26 · ASTM G154 · UL94 V2
Verificación dimensional y ensayo eléctrico en laboratorio propio antes del embalaje. Los certificados y protocolos de ensayo se envían bajo solicitud junto con la oferta.
Ver equipamiento y control de calidadPersonalización y OEM
Aceptamos fabricación OEM y personalización según muestra o plano: marcado, color del cuerpo, longitudes especiales y embalaje con su marca.
