Empalmes automaticos
Empalmes automaticos también se denominan juntas de tramo medio, el conector de empalme hace un conector de empalme automático aéreo rápido y confiable que reduce el tiempo de instalación. Los empalmes automáticos se utilizan para empalmar o reparar conductores de líneas aéreas de transmisión y distribución. Método de
¿Necesita otra medida? Envíenos la sección del conductor o el plano por WhatsApp y le confirmamos la referencia equivalente de la misma serie.
Quién lo usa
- Fabricantes y montadores de tableros de distribución
- Distribuidoras eléctricas en trabajos de gabinete de medición y acometida
- Contratistas de instalaciones industriales y de edificios
Qué problema resuelve
- Repartir una entrada en varias salidas con puentes improvisados es inseguro y poco ordenado
- Cada salida cableada de forma independiente ocupa espacio y encarece el montaje
- Los empalmes en línea con herramienta pesada complican el trabajo en altura
Qué gana con este producto
- Bloques CRUKK de 85 A a 520 A con entrada única y hasta once salidas según modelo
- Terminal en latón estañado y carcasa en nailon ignífugo de alta resistencia dieléctrica
- Montaje directo sobre riel DIN, sin mecanizado del gabinete
Especificación Técnica y Descripción Completa
Empalmes automaticos

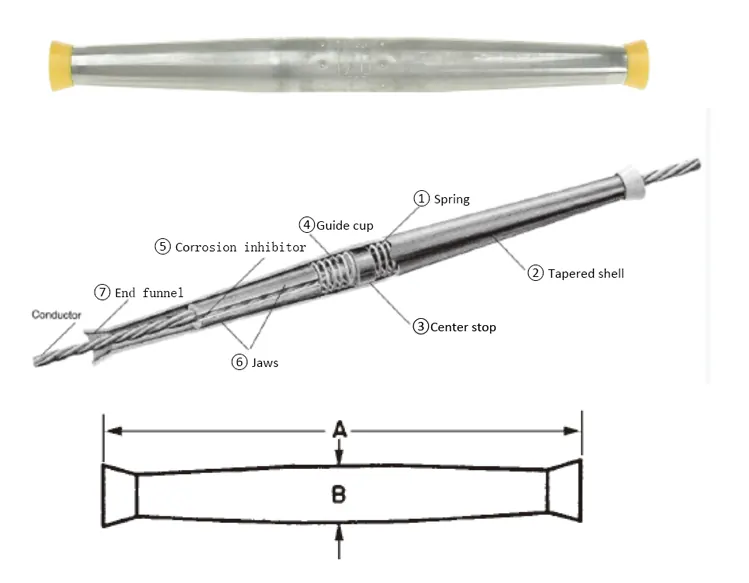

Empalmes automaticos también se denominan juntas de tramo medio, el conector de empalme hace un conector de empalme automático aéreo rápido y confiable que reduce el tiempo de instalación. Los empalmes automáticos se utilizan para empalmar o reparar conductores de líneas aéreas de transmisión y distribución. Método de empalme económico, económico y fácil de instalar para líneas aéreas de transmisión y distribución. El conductor simplemente se desliza en la pieza final con forma de embudo codificada por colores y entra automáticamente en la copa piloto con un suave empujón. La copa piloto guía al conductor más allá de las mordazas dentadas únicas y hacia el centro del conector. Cuando el conductor se encuentra con el tope central, el retroceso lo bloquea en su posición mientras las mordazas lo sujetan firmemente. Cuanto más se tira, más se muerde, lo que proporciona una conexión instantánea, positiva y automática. El empalme automático se puede utilizar para conductores ACSR, AAAC y AAC.
Material de Empalmes automaticos
Carcasa: aleación de aluminio de alta resistencia
Mandíbulas: aleación de aluminio
Los extremos en forma de embudo, codificados por colores, proporcionan una identificación visual instantánea del tamaño máximo del conductor y guían rápidamente al conductor a la posición de inserción.
| Item Code | Color Code | Conductor size | Approximate Concudtor O.D. | Dimensions inches(mm) | ||||
|---|---|---|---|---|---|---|---|---|
| ACSR ASTM-B232 | AAAC ASTM-B399 | AAC ASTM-B231 | MIN/MAX. MM | MIN/MAX. MM | A Inch(MM) | B Inch(MM) | ||
| GL-402 | Orange | 4 | 4 | 4 | 0.220-0.250 | 5.58-6.35 | 11.8(300) | 0.9(23) |
| GL-4042 | Red-Orange | 4-2 | 4-2 | 4-2 | 0.220-0.320 | 5.58-8.13 | 13.7(350) | 1.0(25) |
| GL-406 | Yellow | 1/0 | 1/0 | 1/0 | 0.355-0.400 | 9.01-10.16 | 13.7(350) | 1.1(28) |
| GL-4076 | Gray-Yellow | 1/0 – 2/0 | 1/0 – 2/0 | 1/0 – 2/0 | 0.355-0.470 | 9.01-11.94 | 14.7(373) | 1.25(32) |
| GL-407 | Gray | 2/0 | 2/0 | 2/0 | 0.400-0.470 | 10.16-11.94 | 17.3(440) | 1.38(35) |
| GL-408 | Black | 3/0 | 3/0 | 3/0 | 0.450-0.530 | 11.43-13.46 | 18.3(465) | 1.49(38) |
| GL-409 | Pink | 4/0 | 4/0 | 4/0 | 0.505-0.595 | 12.82-15.12 | 22(560) | 1.73(44) |
| GL-4098 | Pink-Black | 3/0 -4/0 | 3/0 -4/0 | 3/0 -4/0 | 0.464-0.595 | 11.79-15.11 | 23(588) | 1.73(44) |
| GL-410 | Brown | 266.8(18/1) | 312.8 | *336.4 | 0.603 -0.666 | 15.31-16.92 | 19(480) | 1.65(42) |
| GL-411 | Green | 336.4(18/1) | 394.5 | *397.5**336.4 | 0.659-0.724 | 16.73-18.39 | 20(510) | 1.8(46) |
| GL-41110 | Green-Brown | 266.8(18/1) -336.4(18/1) | 312.8-394.5 | *336.4-*397.5**336.4 | 0.603-0.724 | 15.31-18.39 | 21.6(550) | 1.8(46) |
| GL-412 | Blue | 397.5(18/1) | 465.4 | *477 | 0.720-0.795 | 18.28-20.19 | 25(630) | 2.1(54) |
| GL-413 | White | 477(18/1) | 559.5 | *556.5,500 | 0.780-0.858 | 19.81-21.8 | 23.2(590) | 2.1(54) |
Desplace la tabla horizontalmente para ver todas las columnas.
More Empalmes automaticos types,please click here .
If you want to know the Conector Bimetalico de Tres Pernos price,please feel free contact us.
Esquemas y detalle del producto
Control de calidad y normas declaradas
690 V IEC según serie CRUKK
Verificación dimensional y ensayo eléctrico en laboratorio propio antes del embalaje. Los certificados y protocolos de ensayo se envían bajo solicitud junto con la oferta.
Ver equipamiento y control de calidadPersonalización y OEM
Aceptamos fabricación OEM y personalización según muestra o plano: marcado, color del cuerpo, longitudes especiales y embalaje con su marca.
